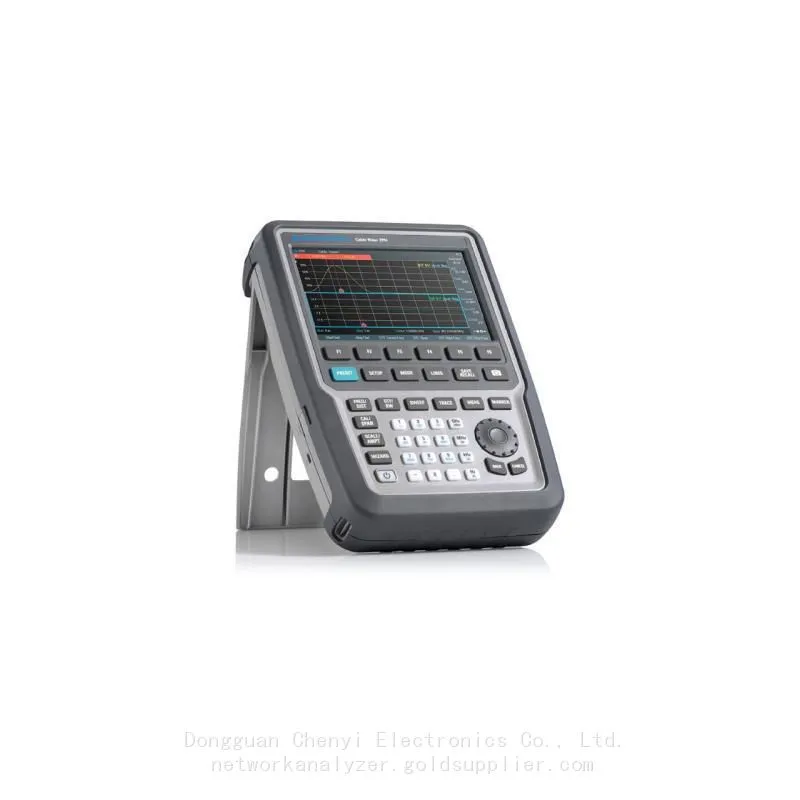

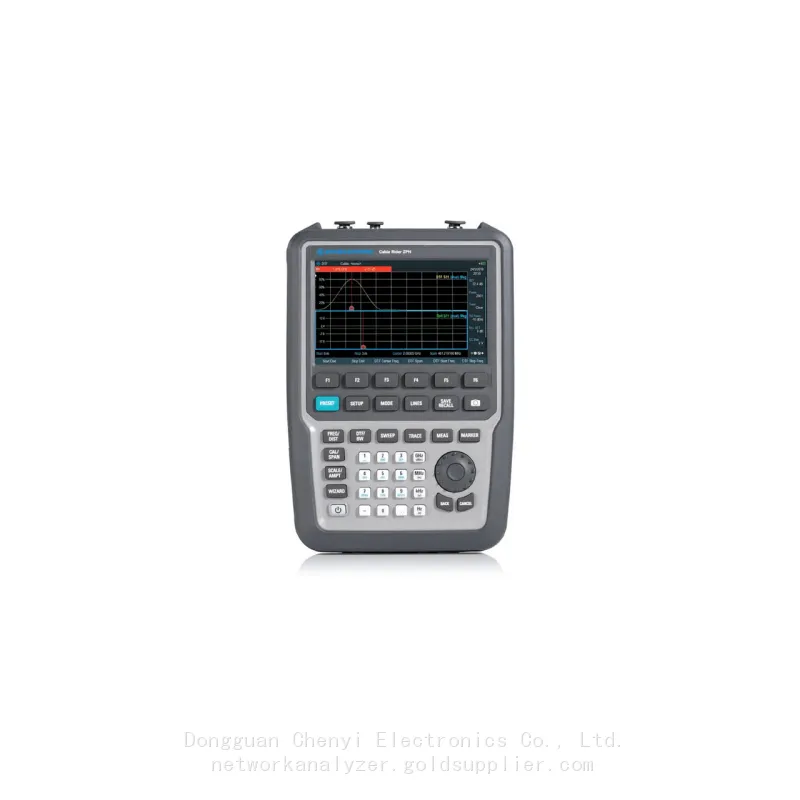

Rohde Schwarz ZPH Analyseur d'antennes et de câbles portatif Cable Rider

rohde schwarz ZPH  2 MHz  à 3 GHz ou 4 GHz Analyseur de câble et d'antenne portatif  Cable Rider

Attendez-vous à de la rapidité, attendez-vous à de l'efficacité

Analyseur de câble et d'antenne ZPH : 2 MHz ~ 3/4 GHz, mise à niveau de la fréquence disponible

Modèles disponibles

Modèles                                                                  Ports               Connecteurs                           À partir de

ZPH  Numéro de commande 1321.1211K02                 1.0                     N-type                              Prix sur demande

ZPH  Numéro de commande 1321.1211K12                 2.0                     Type N                              Prix sur demande

Caractéristiques clés

▶ Plage de fréquence : 2 MHz ~ 3/4 GHz

▶ Mesures pour la DTF, la perte de retour, le VSWR et la perte de câble monopolaire

▶ Prise en charge des mesures de transmission bi-polaires et de l'analyse de modulation

▶ Capacité d'analyse de spectre via des accessoires optionnels

Faites clés

Plage de fréquence allant jusqu'à 3 GHz ou 4 GHz, mise à niveau via code clé

Modèle monopolaire doté de : mesures de DTF, de perte de retour, de VSWR et de perte de câble

Modèle bi-polaire doté en outre de mesures S21, d'analyse de spectre et d'interférence, de démodulation AM/FM/ASK/FSK

Idéal pour une utilisation sur le terrain : autonomie de batterie jusqu'à 9 heures, 2,5 kg (5,5 lb), clavier rétroéclairé, temps de démarrage rapide, écran non réfléchissant, petite taille, boîtier robuste (IP51)。

Brève description

Le R&S®Cable Rider ZPH possède toutes les capacités de mesure de base essentielles requises pour l'installation et la maintenance des systèmes d'antennes sur le terrain. Ses caractéristiques uniques garantissent des mesures rapides et efficaces des câbles et des antennes ainsi qu'une analyse de spectre. Deux modèles différents de R&S®ZPH répondent à différents besoins : un analyseur de câbles et d'antennes à un seul port pur et un modèle à deux ports avec des fonctionnalités supplémentaires d'analyse de spectre et de générateur de suivi.

Caractéristiques et avantages

Rapide

Opération rapide avec le R&SeCable Rider ZPH

Le R&SeCable Rider ZPH démarre en moins de 15 secondes et ne nécessite que 1 minute de préchauffage et peut donc commencer à mesurer presque instantanément. Les mesures extrêmement rapides de l'analyseur sont les meilleures de sa catégorie. Le menu d'aperçu de la configuration vous permet de visualiser et de modifier tous les paramètres de réglage avec un seul appui sur une touche. Les synthétiseurs rapides de l'analyseur accélèrent les mesures jusqu'à 0,3 millisecondes par point.

Efficace

Opération efficace avec le R&SeCable Rider ZPH

Une opération sans temps d'arrêt est une opération efficace. Avec une seule charge complète, le R&SeCable Rider ZPH fonctionne toute une journée de travail sans avoir besoin de se recharger ou de changer les batteries. Si les tâches nécessitent des options supplémentaires, celles-ci peuvent être achetées et activées sans avoir à envoyer l'analyseur au laboratoire de service pour une mise à niveau ou une recalibration.

Tester de câble et d'antenne

Fonctionnalités clés pour l'installation de stations de base

Tous les modèles R&SeCable Rider ZPH partagent la même technologie de test de câble et d'antenne : la distance jusqu'à la défaillance. La mesure de la VSWR et de la perte de câble à un port est prise en charge, ainsi que les affichages de phase et de diagramme de Smith pour les mesures.

Analyseur de spectre

Fonctionnalités supplémentaires pour l'analyse de spectre

Les ingénieurs de terrain ont souvent besoin de plusieurs instruments pour accomplir leurs tâches : un analyseur de câble et d'antenne, un analyseur de spectre, un générateur de signal et une source de polarisation. Tous ces éléments se trouvent maintenant dans un seul boîtier puissant grâce aux fonctionnalités supplémentaires de l'analyseur combiné R&SeCable Rider ZPH (modèle .12.). Le modèle d'analyseur de spectre contient également d'autres fonctionnalités de mesure, telles que l'analyse d'interférence et la cartographie de la puissance du signal.

Calibration

Calibration en une étape

La calibration n'est recommandée que s'il y a des câbles supplémentaires ou des adaptateurs connectés entre l'analyseur et le dispositif sous test (DUT). Cela élimine toute influence sur la mesure. Pour une calibration pratique en une étape, l'unité de calibration R&S@ZN-Z103 commute automatiquement en interne entre OPEN, SHORT et LOAD. Cela économise du temps et élimine la gêne de changer physiquement les différents étalons de calibration sur le terrain.

Portabilité

Pèse seulement 2,5 kg

Avec son design ergonomique, le R&SeCable Rider ZPH a un format compact et est léger. Il est livré avec une sangle latérale pratique pour soutenir votre main pendant la courte période de mesure. Pour une utilisation sans mains, le fourreau (R&S@HA-Z322) est livré avec une sangle soigneusement conçue pour

répartir équitablement le poids autour du corps.

Durabilité

Une seule charge suffit pour une journée de travail

Le R&SeCable Rider ZPH fonctionnera toute une journée de travail avec une seule charge. Il suffit de le charger pendant environ 4 heures et la batterie au lithium-ion durera jusqu'à 9 heures. Les avantages d'une longue durée de vie de la batterie sont évidents. Le poids d'une batterie supplémentaire peut être économisé lors de l'ascension d'un mât ou d'une tour et il n'y a pas de frustration due à l'épuisement de la batterie pendant une mesure.

Facilité d'utilisation

Gestes sur écran tactile, écran non réfléchissant et clavier éclairé

Pour améliorer l'expérience utilisateur, l'interface utilisateur fonctionne comme un smartphone. L'écran tactile n'est pas limité à la barre de menu, il permet également aux utilisateurs de déplacer le spectre, de zoomer et dézoomer dans la plage, d'ajouter/supprimer des marqueurs, etc.
