Qu'est-ce qu'un analyseur de spectre en temps réel ? Un guide pour les débutants destiné aux ingénieurs RF

1. Pourquoi l'analyse de spectre va au-delà d'une simple mesure de puissance

Une équipe d'une usine de modules sans fil a passé trois semaines à rechercher une défaillance intermittente. Leur produit a passé tous les tests de banc, pourtant environ 1 sur 200 unités a échoué sur le terrain. L'analyseur de spectre balayé du laboratoire n'a montré rien d'anormal. Ce n'est qu'après avoir emprunté un analyseur de spectre en temps réel qu'ils ont repéré le coupable : une rafale d'interférence de 12 microsecondes provenant d'un alimentation à découpage qui se déclenchait irrégulièrement, une fois toutes les quelques secondes. L'analyseur traditionnel n'avait tout simplement jamais balayé la bonne fréquence au bon moment.

Ce scénario est beaucoup plus courant que beaucoup d'ingénieurs ne le réalisent. Les signaux RF dans le monde réel sont rarement stables, prévisibles et continus. Ils sautent, pulsent, explosent, sifflent et scintillent. Comprendre ce qu'un analyseur de spectre peut et ne peut pas capturer est la première étape pour choisir l'outil approprié pour une tâche de mesure donnée.

Cet article explique ce qu'est réellement un analyseur de spectre en temps réel, en quoi il diffère des analyseurs balayés que la plupart des ingénieurs ont appris à utiliser, et quand l'investissement dans la capacité en temps réel en vaut la peine. Nous aborderons l'architecture sous-jacente, les indicateurs clés de performance, les cas d'utilisation courants et les facteurs pratiques de sélection.

2. Fonctionnement d'un analyseur de spectre balayé traditionnel

Pour comprendre l'analyse en temps réel, il est utile de d'abord comprendre ce qu'elle remplace. Un analyseur de spectre accordé par balayage traditionnel, souvent appelé analyseur superhétérodyne, fonctionne en balayant un oscillateur local sur la plage de fréquences d'intérêt. À chaque étape, un filtre à bande passante de résolution étroite mesure la puissance présente à cette fréquence spécifique, puis l'instrument passe à l'étape suivante. Un balayage sur toute la plage, de 9 kHz à 6 GHz, sur un ancien analyseur balayé peut prendre environ 5 à 10 secondes, selon les paramètres de bande passante de résolution et de plage.

Cette architecture a servi l'industrie RF depuis des décennies et reste adaptée à de nombreuses tâches. Mesurer la puissance de sortie d'un émetteur CW, vérifier les niveaux d'harmoniques ou caractériser la réponse en fréquence d'un amplificateur stable fonctionnent bien avec un analyseur balayé. Le problème apparaît lorsque le signal sous test change plus rapidement que le balayage ne peut couvrir la plage.

Imaginez un analyseur balayé comme un photographe prenant une panoramique à longue exposition en faisant pivoter lentement la caméra sur une scène. Si quelque chose bouge pendant l'exposition, il floute ou disparaît complètement. Un analyseur en temps réel, en revanche, prend une série continue de clichés à haute vitesse qui forment ensemble un film complet du spectre.

3. Le défaut fondamental de l'analyse balayée : les signaux transitoires manquants

Chaque analyseur balayé a un problème de temps mort. Même un analyseur balayé moderne rapide passe la majorité de son cycle de mesure accordé à des fréquences autres que celle transportant un événement transitoire. Si un signal radar impulsionnel apparaît pendant 10 microsecondes à 3,5 GHz tandis que l'analyseur balaye à travers 1,2 GHz, l'événement est invisible. L'analyseur simplement n'écoute pas à 3,5 GHz à cet instant.

La probabilité d'interception, ou POI, quantifie cet effet de point aveugle. Pour un analyseur balayé traditionnel, la POI pour un signal plus court que le temps de balayage est approximativement le rapport de la durée du signal divisée par le temps total de balayage. Une impulsion de 10 microsecondes sur un balayage de 5 secondes a une POI d'environ 0,0002 %, ce qui signifie que l'analyseur la manquera presque chaque fois. Pour les signaux d'une durée inférieure à environ 100 microsecondes, un analyseur balayé devient effectivement aveugle sur de larges plages.

Cela importe bien au-delà des tests radar. Les signaux à saut de fréquence Bluetooth changent de canal 1 600 fois par seconde. Les balises Wi-Fi apparaissent brièvement et de manière imprévisible. L'EMI provenant des circuits numériques produit des parasites étroits et rapides. L'interférence provenant d'émetteurs voisins peut apparaître, causer un problème et disparaître en quelques millisecondes.

4. Qu'est-ce qui fait d'un analyseur de spectre un "analyseur de spectre en temps réel"

Un analyseur de spectre en temps réel résout le problème du temps mort en traitant en continu toute la bande passante d'intérêt, sans interruption. Au lieu de balayer un filtre étroit sur la plage, un RTSA numérise tout d'un coup un large bloc de spectre et calcule la représentation dans le domaine fréquentiel en utilisant la Transformée de Fourier Rapide. Tant que le taux de calcul de la FFT suit le taux d'acquisition, aucun signal dans la bande passante en temps réel de l'instrument n'est jamais manqué.

La définition du temps réel dans ce contexte est spécifique et mesurable : un analyseur est en temps réel lorsqu'il peut calculer les FFT plus rapidement que de nouveaux échantillons dans le domaine temporel arrivent, de sorte que chaque échantillon contribue à au moins un résultat de spectre. Cela s'appelle le traitement sans interruption. Si le moteur DSP tombe en retard et doit jeter des échantillons entre les trames FFT, l'instrument revient à ce qui est essentiellement un mode de balayage rapide avec une couverture améliorée mais non sans interruption.

La bande passante en temps réel, généralement spécifiée en mégahertz, définit la plage instantanée qui peut être traitée sans interruption. Les RTSA USB de niveau d'entrée peuvent offrir environ 10 MHz à 27 MHz. Les unités portables de gamme moyenne fournissent généralement environ 40 MHz à 100 MHz. Les instruments de haute gamme montés en rack peuvent atteindre 160 MHz à 500 MHz ou plus, bien que cela entraîne une augmentation correspondante du coût et de la consommation d'énergie.

5. Le moteur FPGA : colonne vertébrale numérique du traitement en temps réel

Derrière chaque analyseur de spectre en temps réel se trouve un tableau de portes programmables sur le terrain (FPGA) exécutant un pipeline FFT haute vitesse. Le signal RF entrant passe par un convertisseur de fréquence analogique, est numérisé par un convertisseur analogique-numérique (CAN) haute vitesse, puis entre dans le FPGA. À l'intérieur du FPGA, les échantillons numérisés sont fenêtrés, transformés dans le domaine fréquentiel et accumulés en affichages spectraux à des vitesses pouvant dépasser 100 000 FFT par seconde.

C'est cette architecture centrée sur le FPGA qui distingue un RTSA d'un analyseur balayé traditionnel avec une option FFT. Un analyseur balayé qui propose un mode FFT traite toujours des blocs séquentiels de spectre un par un avec des intervalles entre eux. Le pipeline FPGA du RTSA est conçu de base pour assurer un traitement continu, superposé et sans interruption sur toute la bande passante en temps réel.

Le compromis pour cette puissance de traitement réside principalement dans le coût, la consommation d'énergie et la plage dynamique instantanée. Le CAN large bande et le FPGA consomment plus d'énergie que la chaîne IF à bande étroite d'un analyseur balayé. Le nombre effectif de bits du CAN à large bande passante limite également la plage dynamique sans parasites par rapport à ce qu'un analyseur balayé atteint grâce au filtrage à bande étroite. Pour la plupart des applications de test sur le terrain et en production, cependant, la plage dynamique d'un RTSA moderne est plus que suffisante, tandis que la capacité de voir les événements transitoires est indispensable.

6. Métriques de performance clés : POI, bande passante et plage dynamique

La sélection d'un analyseur de spectre en temps réel nécessite de comprendre quelques paramètres qui définissent ses capacités pour une application donnée. Le tableau ci-dessous récapitule les métriques clés et ce qu'elles signifient en pratique.

La spécification POI mérite une attention particulière car elle définit si un RTSA peut réellement capturer les signaux qui vous intéressent. Si votre application implique des préambules Wi-Fi d'environ 40 microsecondes de durée, un RTSA avec un POI de 15 microsecondes verra chacun d'eux. Un instrument avec un POI de 50 microsecondes en manquera certains. Vérifiez toujours la spécification POI à 100 % à la pleine bande passante en temps réel, et non à une plage réduite, lors de la comparaison d'instruments.

7. Modes d'affichage qui distinguent les RTSA

Le pipeline de traitement en temps réel d'un RTSA permet des modes d'affichage que les analyseurs balayés ne peuvent reproduire. Ces affichages transforment le flux FFT haute vitesse en informations visuelles qui révèlent le comportement des signaux invisible aux instruments traditionnels.

L'affichage de persistance superpose des milliers de spectres séquentiels en utilisant des couleurs pour encoder la fréquence à laquelle l'énergie apparaît à chaque fréquence et amplitude. Un signal CW continu apparaît sous forme d'une fine ligne brillante. Un signal à saut de fréquence dessine un motif de points brillants à chaque fréquence de saut. Les interférences intermittentes apparaissent sous forme de traces faibles invisibles lors d'un seul balayage mais s'accumulant visiblement avec le temps. Les ingénieurs peuvent régler la décroissance de persistance de fractions de seconde à la mise en mémoire infinie.

Le spectrogramme, parfois appelé affichage en cascade, empile les spectres individuels verticalement au fil du temps, avec une représentation couleur de l'amplitude du signal. La fréquence apparaît sur l'axe horizontal, le temps défile vers le bas sur l'axe vertical, et l'amplitude est codée sous forme de couleur. Un signal impulsé apparaît sous forme d'une série de tirets horizontaux. Un chirp apparaît sous forme d'une ligne oblique. La dérive en fréquence d'un oscillateur se manifeste sous forme d'une trace lentement courbe. Le spectrogramme est souvent le premier mode d'affichage auquel les ingénieurs se tournent lorsqu'ils doivent comprendre comment un signal change au cours de secondes, minutes ou heures.

L'affichage de densité montre un histogramme statistique de l'amplitude du signal à chaque point de fréquence, révélant la distribution de probabilité sur la période d'observation. Cela est utile pour analyser les signaux numériquement modulés où le rapport crête-moyenne de puissance et la distribution des niveaux de puissance instantanée sont importants pour les calculs de linéarité et d'efficacité.

8. Où les analyseurs de spectre en temps réel sont utilisés

Les analyseurs de spectre en temps réel sont devenus des outils essentiels dans diverses disciplines d'ingénierie RF. Dans les tests de pré-conformité en compatibilité électromagnétique, un RTSA peut détecter les émissions intermittentes que les analyseurs balayés manqueraient, aidant les équipes de produits à identifier et résoudre les problèmes d'EMI avant les tests de certification formels. Dans l'intégration de systèmes sans fil, les RTSA aident les ingénieurs à vérifier que les radios Bluetooth, Wi-Fi, cellulaires et autres coexistent sans interférence mutuelle dans les produits multi-radios denses.

Dans la gestion du spectre et la surveillance réglementaire, les agences utilisent les RTSA pour détecter les transmissions non autorisées et surveiller l'occupation du spectre sur de larges bandes. La capacité de capturer et d'enregistrer le spectre complet pour une lecture ultérieure a rendu la fonctionnalité d'enregistreur RF particulièrement précieuse dans ces applications.

Dans les tests aérospatiaux, les RTSA caractérisent les systèmes radar à fréquence agile où les signaux sautent, chirpent et pulsent selon des motifs complexes que les analyseurs à balayage ne peuvent suivre. Dans les tests de fabrication, les RTSA accélèrent les tests RF sur la chaîne de production en capturant des bandes de fréquences entières en une seule acquisition plutôt que de balayer chaque canal séquentiellement.

Il y a peu de temps, un constructeur de télécommunications de taille moyenne d'Europe de l'Est s'est adressé à Dongguan Chenyi Electronics Co Ltd avec un problème persistant. Leurs radios de liaison de retour micro-ondes échouaient aux tests sur le terrain dans environ 3 % des installations, alors que chaque unité passait les tests en usine. Chenyi Electronics a recommandé un analyseur de spectre en temps réel portable pour une enquête sur place. En deux jours, l'équipe de terrain a capturé une brève rafale d'interférence à 5,8 GHz qui ne se produisait que lorsque le radar météo d'un aéroport proche fonctionnait en un mode de balayage spécifique. L'interférence a duré environ 8 millisecondes et s'est répétée toutes les 12 secondes, facilement passée inaperçue par les instruments à balayage. Le client a déplacé ses liaisons affectées vers des fréquences de rechange et a éliminé les pannes sur le terrain.

Dans un autre cas, un groupe de recherche en RF d'une université a dû caractériser le comportement spectral d'un prototype personnalisé de communication à sauts de fréquence. Le spectromètre balayé qu'ils utilisaient déjà pouvait capturer les sauts individuels, mais ne permettait pas de visualiser le moment des sauts, les motifs de séquence ou le comportement de transition. Après avoir acquis un RTSA auprès de Dongguan Chenyi Electronics, l'équipe de recherche a utilisé le mode spectrogramme pour visualiser la séquence complète des sauts au fil du temps, révélant un écart de synchronisation non intentionnel entre les sauts qui dégradait la performance anti-brouillage du système. La solution a été une mise à jour du logiciel qui a raccourci le moment des sauts d'environ 2,5 microsecondes.

9. Facteurs à prendre en compte lors du choix de votre premier RTSA

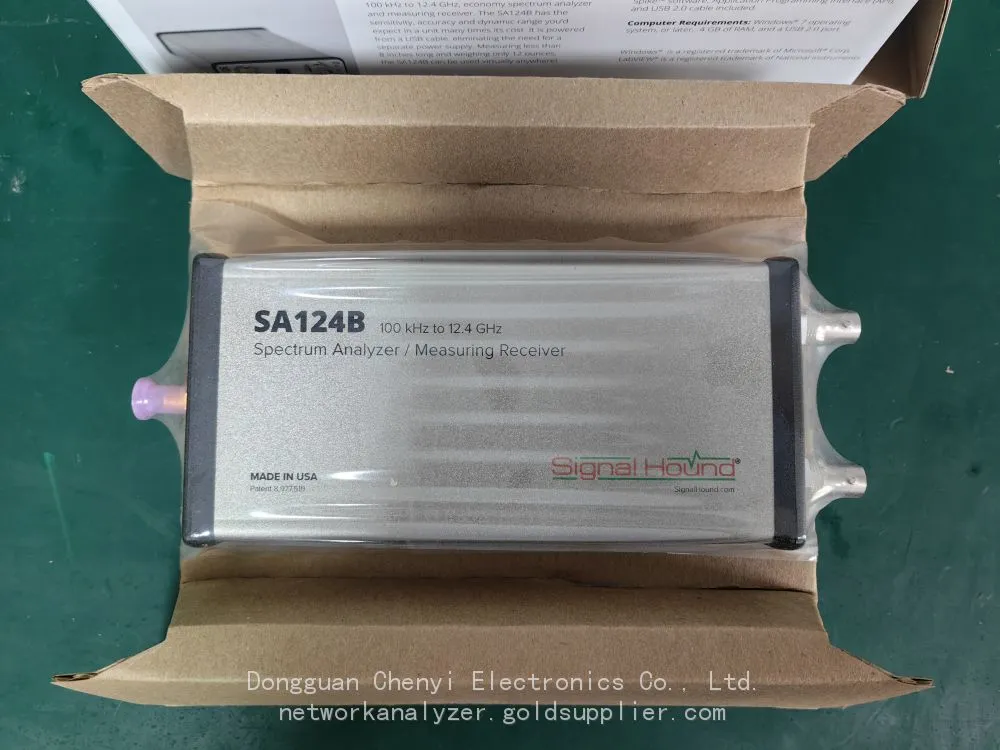

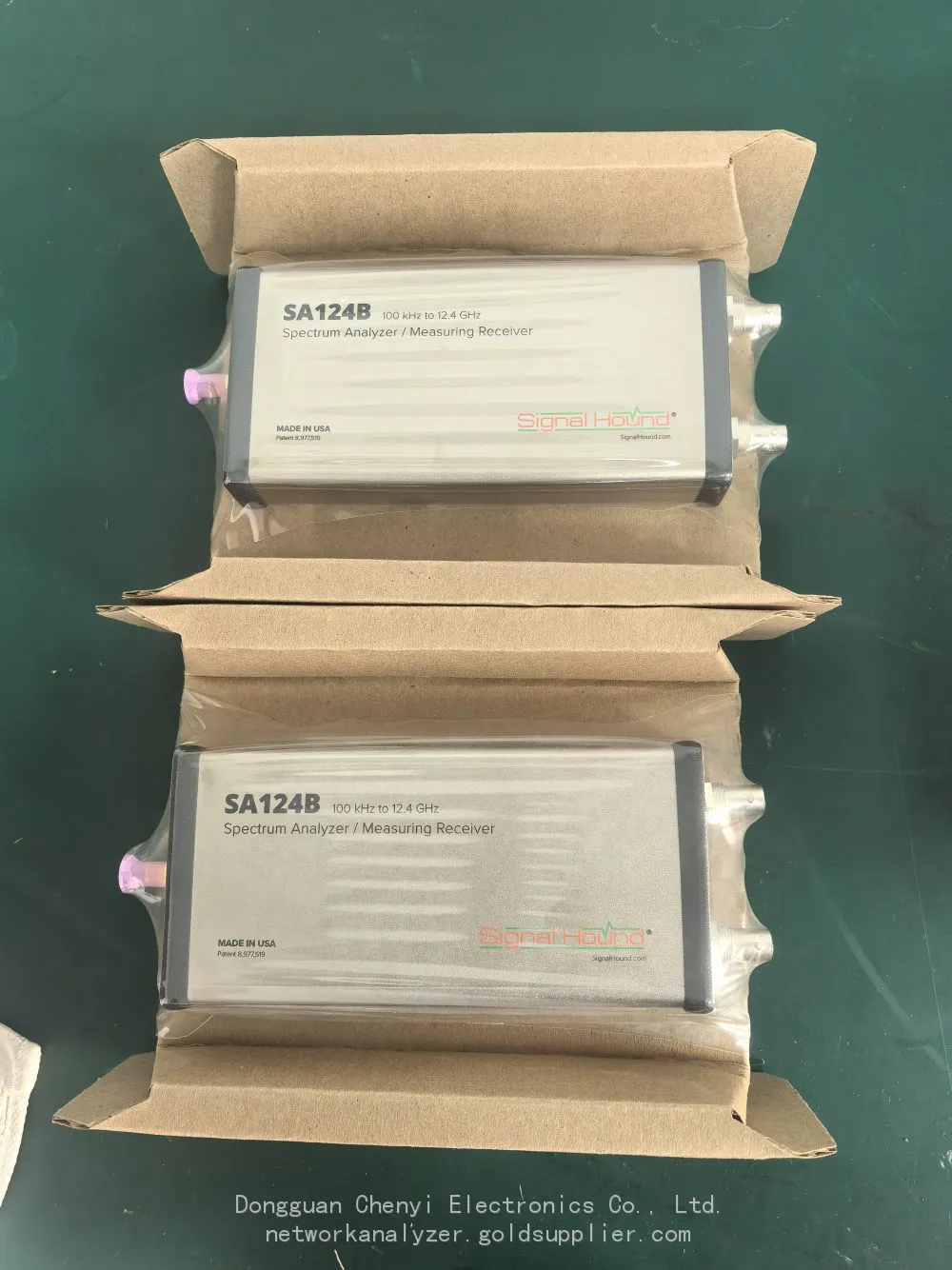

L'achat d'un analyseur de spectre en temps réel implique des compromis entre la plage de fréquences, la bande passante en temps réel, la portabilité et le budget. Un RTSA alimenté par USB pesant moins d'un kilogramme peut être utile pour les ingénieurs de terrain qui ont besoin de visualiser le spectre sur les sites cellulaires, les tours de diffusion et les installations éloignées. Le même instrument connecté à un ordinateur portable peut devenir un analyseur de banc performant pour une fraction du coût et de la taille d'un modèle monté en rack.

Pour les environnements de laboratoire et de production où la portabilité est moins importante, les RTSA de banc offrent des écrans plus grands, plus de commandes sur le panneau avant et souvent des bandes passantes en temps réel plus larges. Ils ont également tendance à inclure plus d'applications de mesure intégrées pour des normes sans fil spécifiques telles que LTE, 5G NR et Wi-Fi, ce qui réduit le temps de configuration pour les tests de conformité et de caractérisation.

Le choix de la bande passante en temps réel doit correspondre au signal le plus large que vous devez analyser en une seule acquisition. Pour les applications IoT en bande étroite dans les bandes ISM sous GHz, une bande passante en temps réel de 10 MHz à 27 MHz est généralement suffisante. Pour l'analyse Wi-Fi 6 dans la bande 5 GHz, 40 MHz à 80 MHz sont nécessaires pour capturer les bandes passantes complètes des canaux. Pour l'analyse des impulsions radar large bande ou la caractérisation des transpondeurs satellitaires, des instruments de haute gamme deviennent nécessaires.

Notre équipe de Dongguan Chenyi Electronics aide régulièrement les clients à gérer ces compromis. La conversation commence généralement par la compréhension de quels types de signaux le client doit capturer, dans quel environnement et avec quel budget. À partir de là, nous pouvons recommander des instruments adaptés à l'application sans dépenser trop pour des capacités que le client n'utilisera jamais.

10. Questions fréquemment posées sur les analyseurs de spectre en temps réel

10.1 Quelle est la différence entre un analyseur de spectre en temps réel et un analyseur de signal vectoriel ?

Un analyseur de spectre en temps réel se concentre sur la visualisation spectrale sans interruption sur une large bande passante instantanée, en mettant l'accent sur la détection de signaux transitoires et à fréquence agile. Un analyseur de signal vectoriel, ou VSA, se concentre sur la démodulation détaillée et l'analyse de la qualité de modulation d'un seul signal à la fois. De nombreux instruments modernes combinent les deux fonctionnalités. Un RTSA est l'outil approprié lorsque vous devez trouver des signaux inconnus ou caractériser le comportement d'un signal au fil du temps. Un VSA est l'outil approprié lorsque vous savez quel signal vous examinez et que vous devez mesurer l'EVM, les erreurs de constellation ou la précision de modulation.

10.2 Un analyseur de spectre en temps réel peut-il remplacer un analyseur balayé traditionnel ?

Pour la plupart des mesures RF à usage général, un analyseur de spectre en temps réel peut faire tout ce qu'un analyseur balayé peut faire, voire plus. Les RTSA modernes incluent le mode balayé en guise de solution de repli pour les mesures à bande étroite où l'architecture balayée offre toujours la meilleure plage dynamique. Cependant, un RTSA coûte généralement plus cher qu'un analyseur balayé de plage équivalente. Donc, si votre travail n'implique que des signaux CW, des tests d'amplificateurs en régime permanent ou le réglage de filtres, un analyseur balayé peut offrir un meilleur rapport qualité-prix. Chenyi Electronics dispose des deux types d'analyseurs et aide les clients à évaluer quelle catégorie convient le mieux à leur flux de travail quotidien.

10.3 Ai-je besoin d'un RTSA si j'ai déjà un analyseur balayé avec mode FFT ?

Un mode FFT sur un analyseur balayé fournit des mises à jour de spectre plus rapides que le balayage seul, mais il traite toujours des blocs séquentiels de spectre avec des périodes de temps mort entre les acquisitions. Il ne fournit pas de traitement sans interruption sur la plage. Si votre travail implique des signaux qui sont toujours présents et qui changent lentement, un analyseur balayé avec mode FFT peut être suffisant. Si vous avez besoin de trouver des interférences intermittentes, d'analyser des signaux à saut de fréquence ou de faire des travaux de pré-conformité EMI, le traitement sans interruption d'un véritable RTSA est essentiel.
