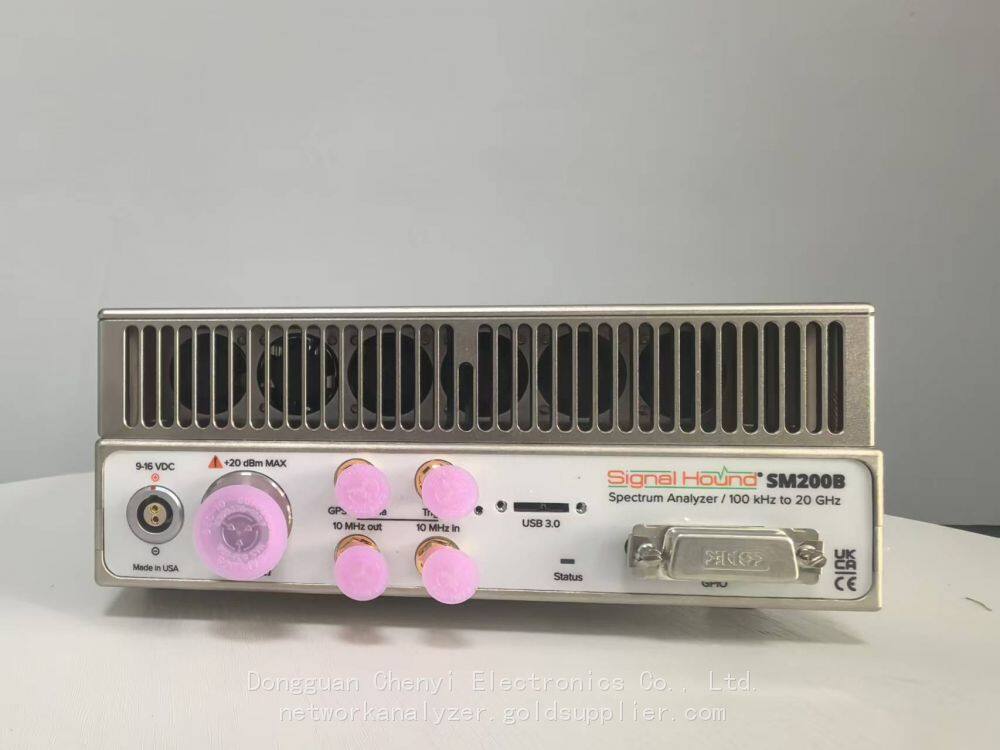

Signal Hound SM200B Analisador de Espectro em Tempo Real de 100 kHz a 20 GHz, Receptores de Monitoramento, Opção 1

Signal Hound SM200B Analisador de Espectro em Tempo Real e Receptor de Monitoramento de 100 kHz a 20 GHz, Opção 1, Faixa de Temperatura: -40°C a +65°C

O SM200B é um analisador de espectro e receptor de monitoramento de alta performance de 20 GHz com 110 dB de faixa dinâmica e velocidade de varredura de 1THz/seg. O SM200B oferece captura calibrada de I/Q com largura de banda instantânea (IBW) de 160 MHz, disponível por meio de transferência em bloco de um buffer de I/Q de 2 segundos via USB 3.0 para o PC.

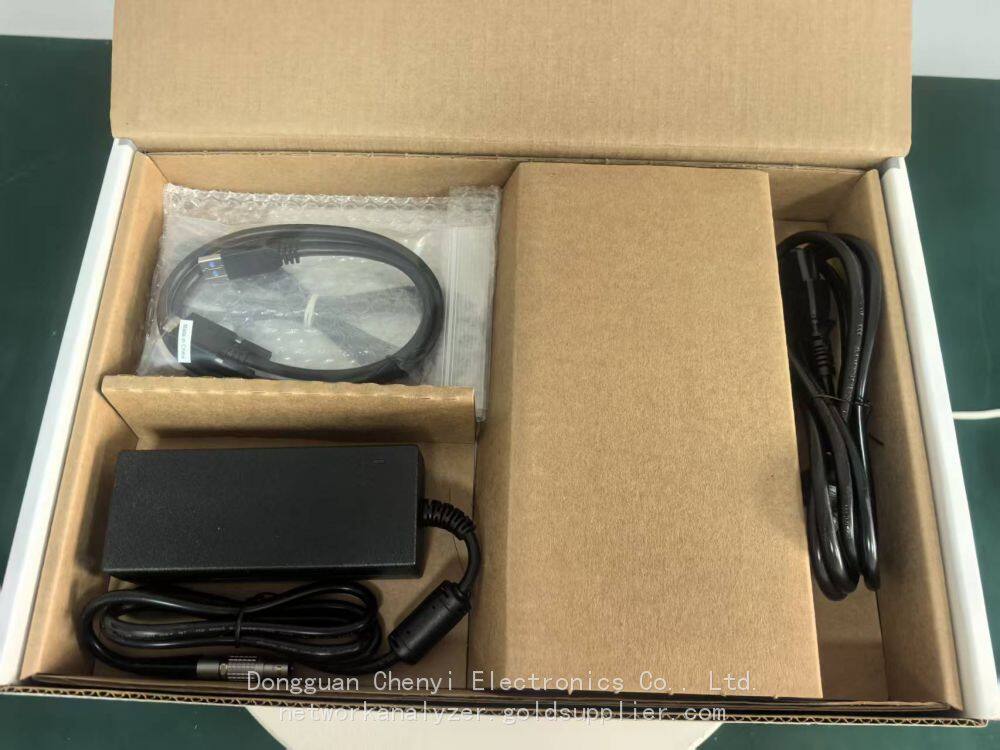

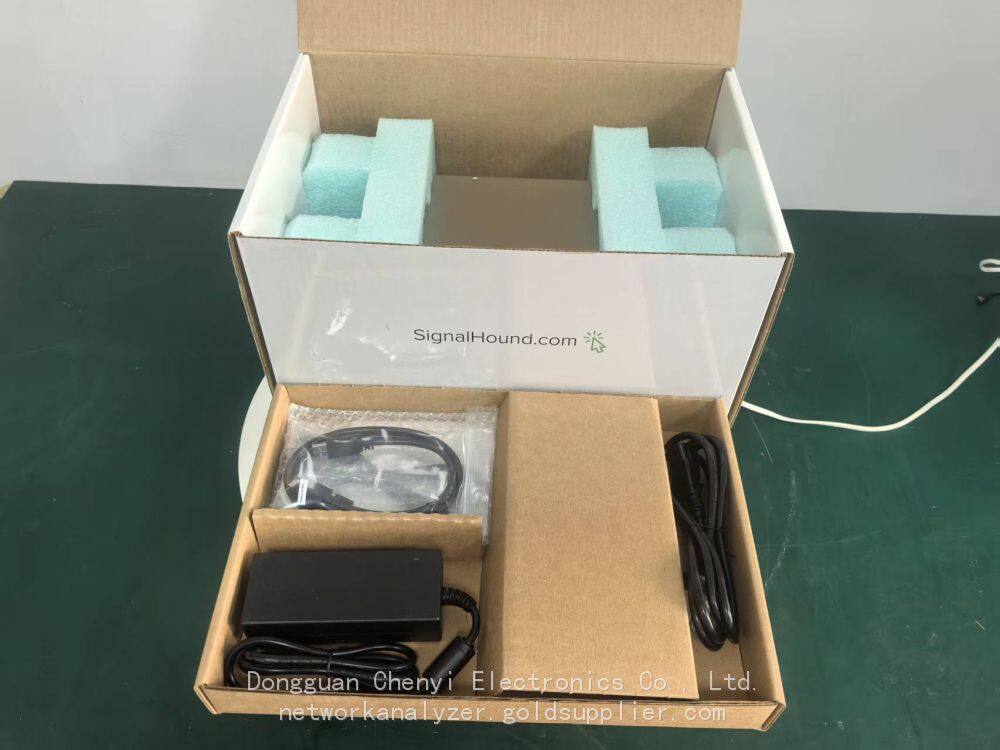

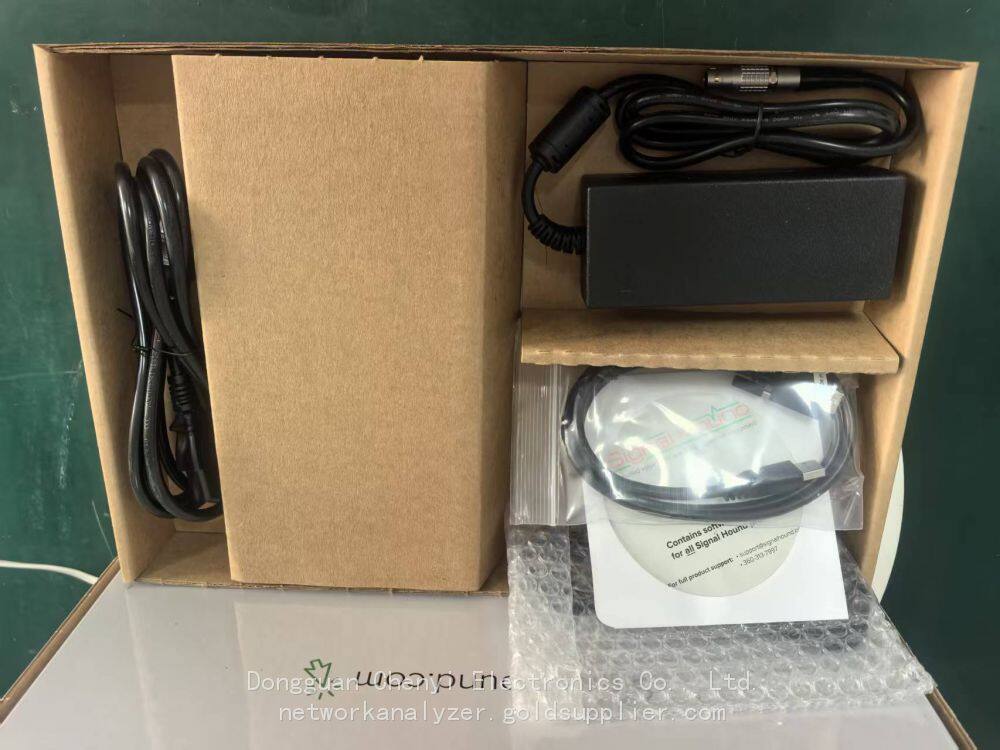

O SM200B vem com um certificado de calibração assinado e um pacote impresso de dados de calibração.

Detalhes do Produto

O SM200B é um analisador de espectro e receptor de monitoramento de alta performance. Sintonizando de 100 kHz a 20GHz, o analisador tem 160 MHz de largura de banda instantânea (IBW), 110 dB de faixa dinâmica, velocidade de varredura de 1THz/seg a 30kHz RBW (usando janelamento Nuttall) e desempenho de ruído de fase baixo o suficiente para contribuir com menos de 0,1% de erro nas medições de EVM e rivalizar até mesmo com os analisadores de espectro mais caros do mercado.

O SM200B oferece captura I/Q calibrada com largura de banda instantânea (IBW) de 160 MHz, disponível por meio da transferência em bloco de um buffer I/Q de 2 segundos via USB 3.0 para o PC (saiba mais sobre esse recurso).

O processamento de sinal é distribuído entre um FPGA Altera muito poderoso e um PC externo com um processador Intel Core i5. O Signal Hound SM200B pode ser facilmente conectado, usando sua API local, a um sistema de monitoramento automatizado ou a equipamentos de teste automatizados. A API do SM200B fornece aos clientes o acesso necessário para inserir seus próprios algoritmos de DSP em um fluxo calibrado de dados I/Q.

FREQUÊNCIA

• Faixa: 100 kHz a 20.0 GHz

• Impedância de entrada RF (conector tipo-N): 50Ω

• Streaming I/Q calibrado: 5 kHz a 40 MHz de largura de banda I/Q selecionável

• Inclui um GPS interno, usado para sincronização da base de tempo, marcação de tempo I/Q e posicionamento GPS

• Larguras de banda de resolução (RBW): 0.1 Hz (≤200kHz de alcance) a 3 MHz (qualquer alcance) usando IBW de 40 MHz; 30 kHz a 10 MHz usando IBW de 160 MHz

• Precisão da base de tempo: O OCXO disciplinado pelo GPS permanece dentro de ±5 x 10-10 quando sincronizado com o GPS;

– manutenção de ±5 x 10-9 por dia devido ao envelhecimento;

– manutenção de ±1 x 10-8 devido à temperatura de -40°C a 60°C

FATOR DE RUÍDO DO SISTEMA (típico)

13 dB de 700 MHz a 2,7 GHz;

16 dB de 2,7 GHz a 4,5 GHz;

19 dB de 4,5 GHz a 15,2 GHz

IP2

+68 dBm de 100 kHz a 2 GHz;

+78 dBm de 2 GHz a 10 GHz;

+75 dBm de 10 GHz a 15 GHz;

+60 dBm de 15 GHz a 20 GHz

IP3

+28 dBm de 100 kHz a 3 GHz;

+24 dBm de 3 GHz a 6 GHz;

+20 dBm de 6 GHz a 20 GHz

Tamanho e Peso

Dimensões do dispositivo

Versão： SM200B — Analisador de Espectro em Tempo Real de 20 GHz - Padrão, Faixa de temperatura: 0°C a +50°C

Peso： 7,77 lbs (3,52 kg)

Dimensões 10,2" x 7,2" x 2,15" (25,9 x 18,3 x 5,5 cm)

Versão ：    SM200B — Analisador de Espectro em Tempo Real de 20 GHz - Opção 1, Faixa de temperatura: -40°C a +65°C

Peso： 9.13 lbs. (4.14 kg)

Dimensões：10.2” x 7.2” x 2.80” (25.9 x 18.3 x 7.11 cm)

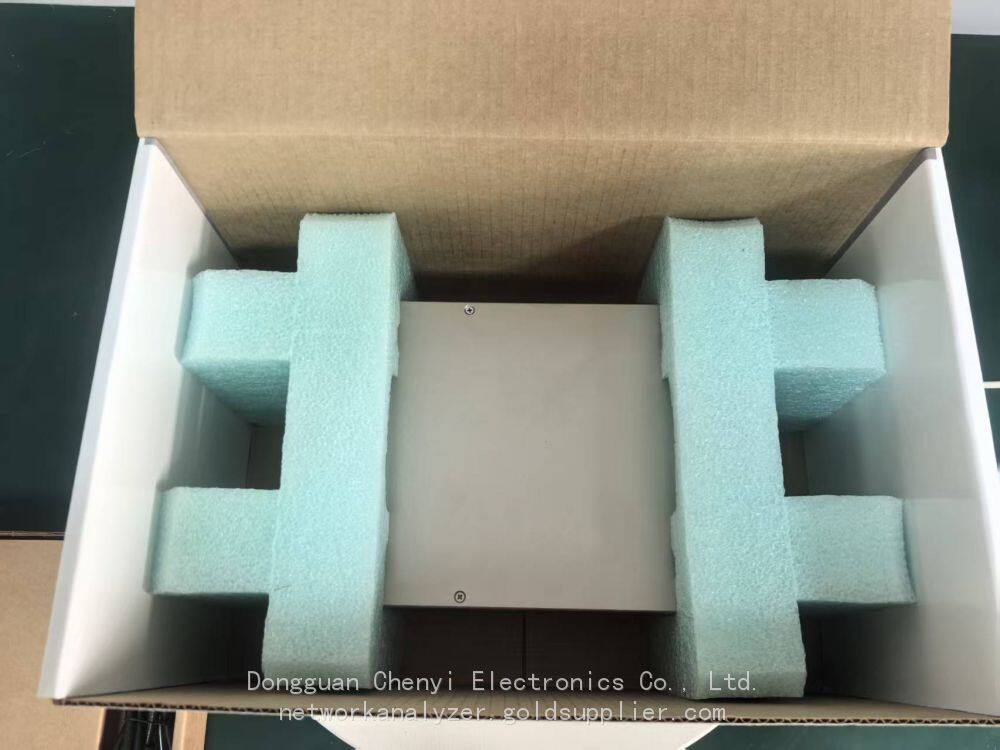

Dimensões do produto no pacote

Versão：   SM200B — Analisador de Espectro em Tempo Real de 20 GHz - Padrão, Faixa de Temperatura: 0°C a +50°C

Peso：   12.50 lbs. (5.67 kg)

Dimensões：  16.5" x 11" x 8.44" (41.9 x 27.9 x 21.44 cm)

Versão： SM200B — Analisador de Espectro em Tempo Real de 20 GHz - Opção 1, Faixa de Temperatura: -40°C a +65°C

Peso： 13.66 lbs (6.20 kg)

Dimensões：16.5" x 11" x 8.44" (41.9 x 27.9 x 21.44 cm)
