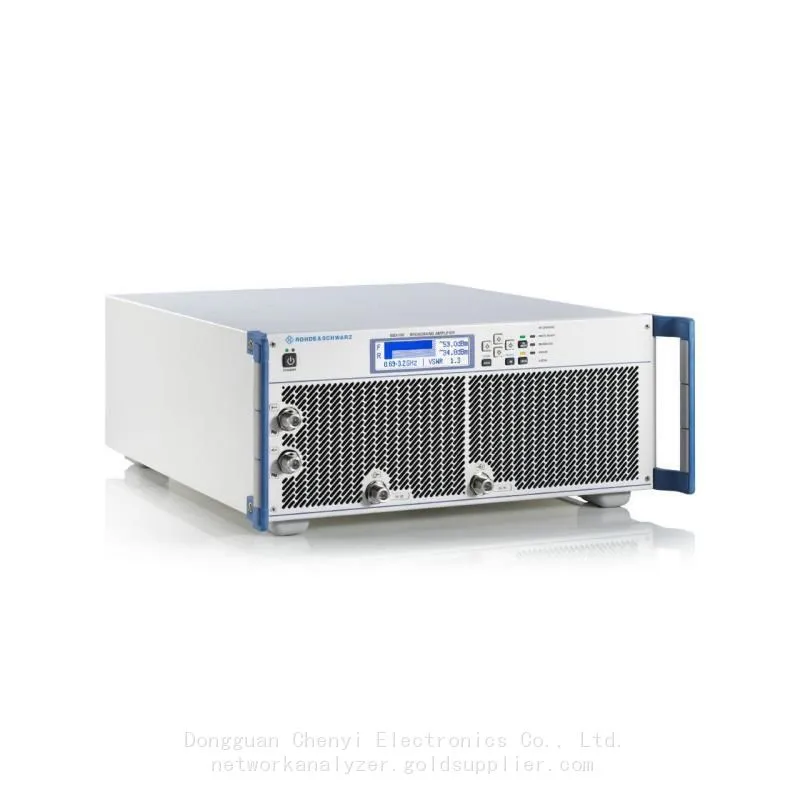

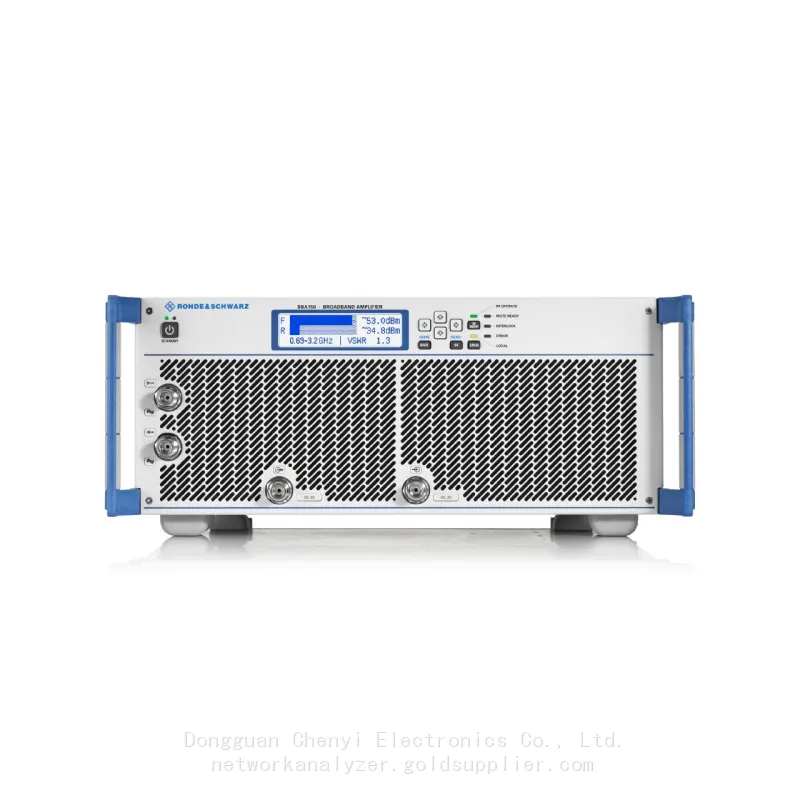

rohde schwarz BBA150 amplificador de banda larga de 4 kHz a 6 GHz, de 15 W a 3000W

rohde schwarz BBA150 broadband amplifier 4 kHz to 6 GHz  15 W to 3000W

Um excelente especialista em EMC de 4 kHz a 6GHz com alta densidade de potência

Principais Características

▶ Faixa de Frequência: 4 kHz  a 6 GHz

▶ Potência de Saída: 15 W  a 3.000 W

▶ Proteção para componentes com configurações inadequadas

▶ Excelente desempenho para Modulação AM/FM/PM/Pulse

▶ Garantia de 3 anos garantida

▶ Amplificador de Potência Classe A

▶ Configuração de sistema flexível por meio da configuração de módulos

▶ Anos de experiência bem - sucedida na indústria de transmissão (alto desempenho / alta confiabilidade)

Fatos Principais

Faixa de frequência entre 4KHz e 6 GHz

Potência de saída entre 15W e 3000W no ponto de compressão de 1dB

Tolerância a incompatibilidade de 100%

Adequado para modulação de amplitude, frequência, fase, pulso e OFDM

Amplas opções de comutação para configurações de sistema flexíveis

Amplificadores de potência de estado sólido robustos com alta disponibilidade.

Excelente expertise no desenvolvimento de amplificadores

Os amplificadores banda larga R&S®BBA150 cobrem um total de cinco faixas de frequência: 9 kHz a 250 MHz, 4 kHz a 400 MHz, 80 MHz a 1 GHz, 0,69 GHz a 3,2 GHz e 2,5 GHz a 6 GHz. Eles podem ser usados para atender a uma variedade de aplicações, incluindo os vários padrões para medições de EMS até 6 GHz. No ambiente industrial, os amplificadores banda larga R&S®BBA150 são adequados para testes de desenvolvimento e validação de produtos na garantia de qualidade e no desenvolvimento e produção de componentes. Outros campos de uso incluem pesquisa, engenharia física e comunicações. O design compacto e modular permite configurações de banda única ou multi - banda em desktops de 4HU ou em racks de 19" para alta potência.

Recursos e benefícios

Amplificação em banda larga

Escalável com uma ampla carteira

Os amplificadores de banda larga R&SeBBA150 são amplificadores de micro-ondas de estado sólido de última geração que abrangem ao todo cinco faixas de frequência: 9 kHz - 250 MHz (A), 4 kHz - 400 MHz (AB), 80 MHz - 1 GHz (BC), 0,69 GHz - 3,2 GHz (D) e 2,5 GHz - 6 GHz (E) com diferentes classes de potência entre 15 W e 3000 W. Eles podem ser dimensionados e atualizados de forma flexível em termos de frequência e potência. Isso garante os investimentos dos clientes e oferece-lhes a flexibilidade de adaptar seus sistemas a novos requisitos em um momento posterior.

Tolerância a incompatibilidade de 100%

Confiável com alta disponibilidade

Os amplificadores de banda larga R&SeBBA150 são altamente tolerantes à incompatibilidade na saída RF e são excelentes para aplicações EMC com antenas mal adaptadas ou para medições de DUT com uma impedância de entrada que se desvia significativamente de 50 Ω. Eles são robustos o suficiente para lidar com curtos-circuitos na extremidade RF ou com uma saída RF aberta. O R&SeBBA150 entrega a potência de saída nominal por o máximo tempo possível até uma incompatibilidade de VSWR 6:1.

Flexível e configurável

Compacto e modular com amplas opções de comutação

O design do R&SeBBA150 é otimizado para máxima flexibilidade em um pequeno espaço. O design compacto e modular dos estágios do amplificador e outros componentes permite a configuração de sistemas altamente integrados com base em unidades de rack de 19". A frequência e a potência dessas unidades de rack podem ser configuradas flexivelmente. Numerosas opções de comutação permitem misturar e combinar os amplificadores individuais em um único sistema com várias bandas de frequência para obter a melhor configuração para sua aplicação específica.

Interface de usuário moderna

Controle e operação flexíveis

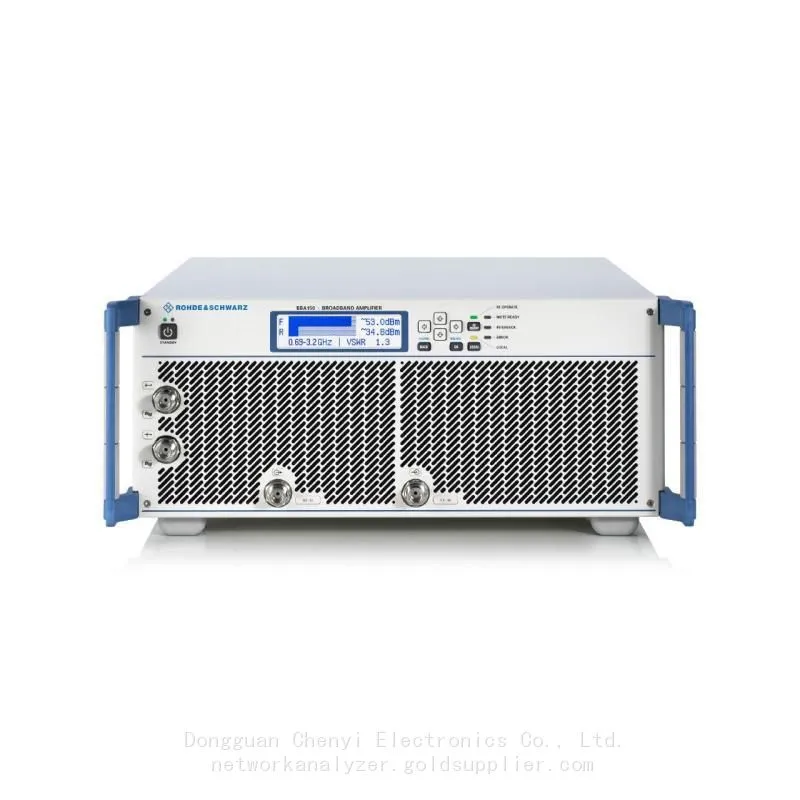

O R&SeBBA150 é operado via o display e os botões no painel frontal. Isso é ideal para uso em laboratórios e facilita a alteração de configurações. Além disso, o R&S@BBA150 pode ser convenientemente operado via sua interface gráfica do usuário usando um computador. A interface gráfica da web integrada no R&S@BBA150 é chamada via LAN e navegador web. A interface Ethernet padrão torna possível automatizar sequências de teste usando comandos SCPL de controle remoto.
