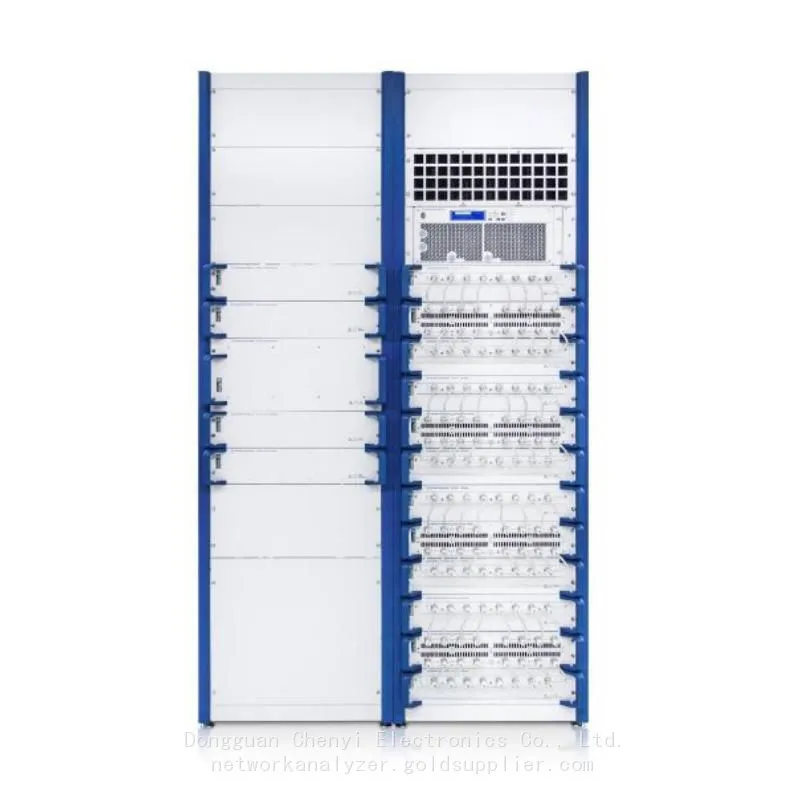

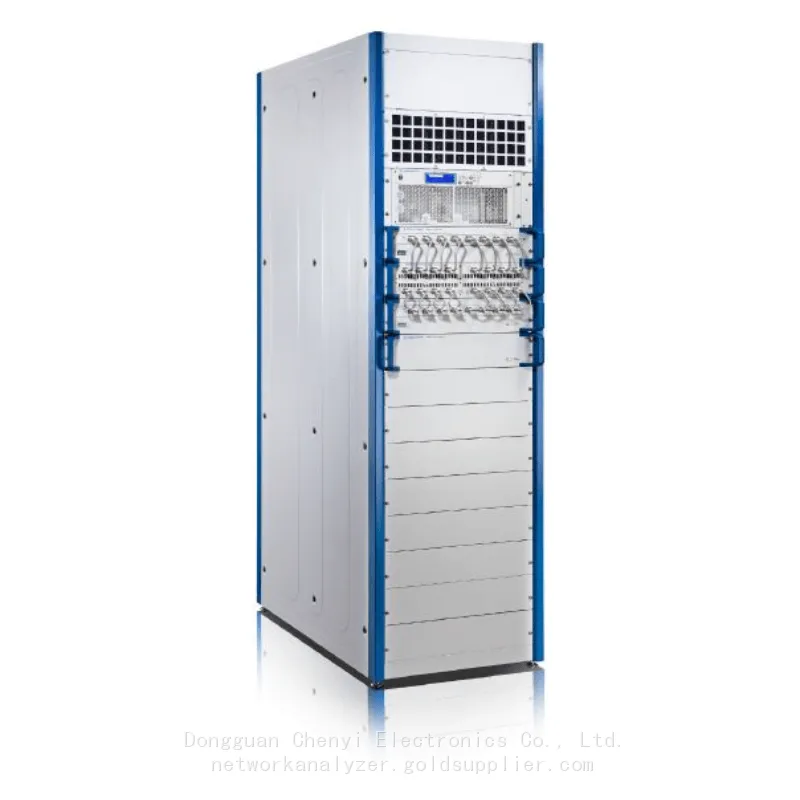

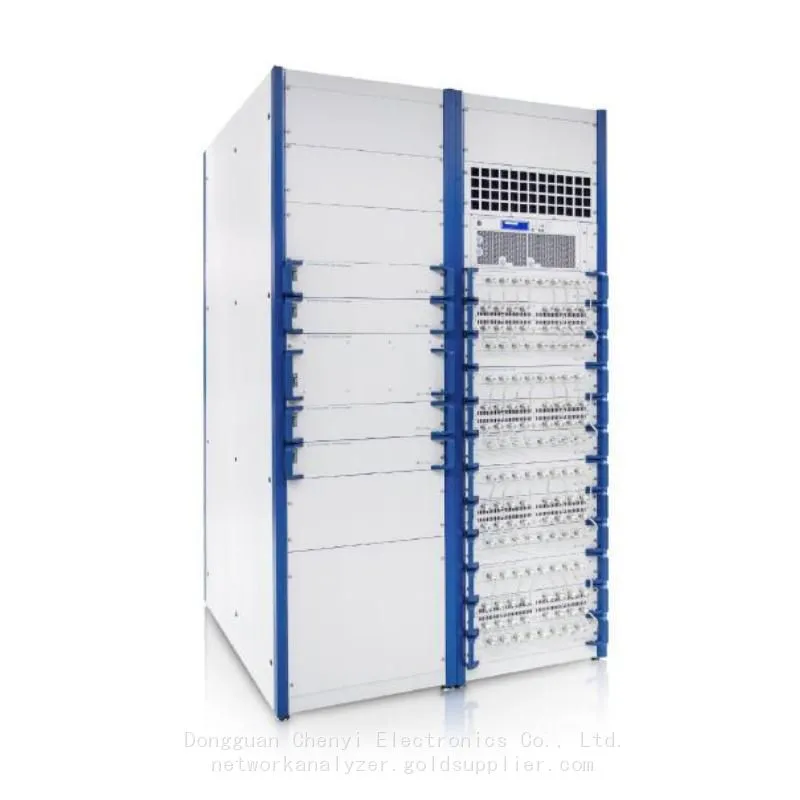

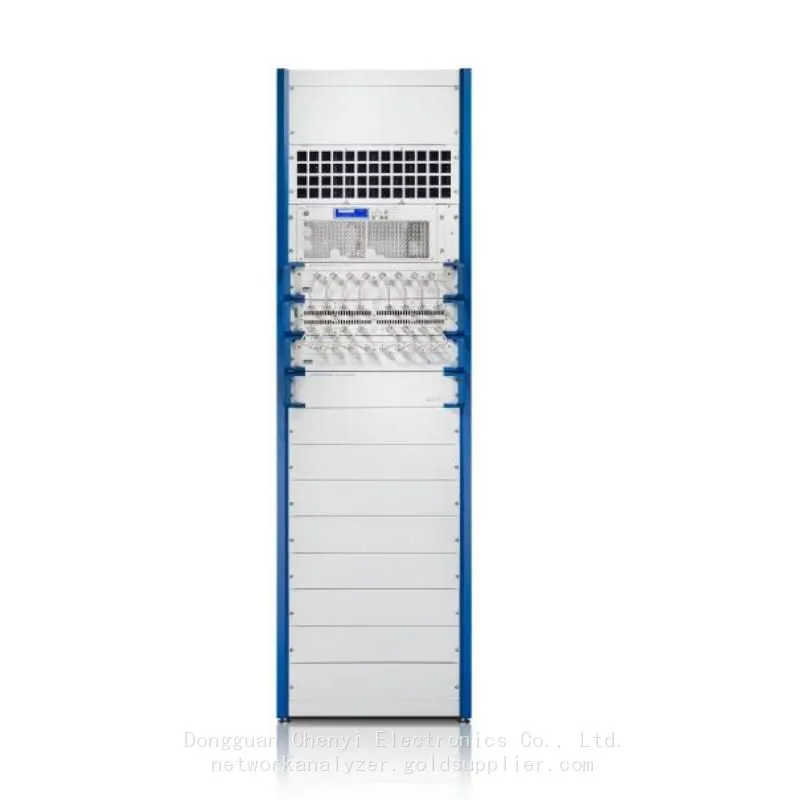

rohde schwarz Amplificador de banda larga BBL200 de 9 kHz a 225 MHz de 3000 W a 10000 W

rohde schwarz  BBL200 amplificador de banda larga de 9 kHz a 225 MHz  3000 W  a 10000 W

O amplificador silencioso com potência de saída HF de 10 kW e menor espaço ocupado

Fatos-chave

Faixa de frequência entre 9 kHz e 250 MHz

Potência de saída de 3000 W, 5000 W ou 10000 W no ponto de compressão de 1 dB

Tolerância a incompatibilidade de 100 %

Apropriado para modulação de amplitude, frequência, fase, pulso e OFDM

Resfriado por líquido, compacto e silencioso

Amplificadores de potência resfriados por líquido para altas intensidades de campo

Os amplificadores de banda larga R&S®BBL200 são ideais para aplicações que requerem alta potência RF. Os amplificadores de banda larga R&S®BBL200 são amplificadores Classe A lineares e geram 3 kW, 5 kW e 10 kW de potência em uma faixa de frequência de 9 kHz a 250 MHz. Eles são resfriados por líquido, de estado sólido, altamente robustos, silenciosos e eficientes. O monitoramento preciso de todos os parâmetros de tempo de execução garante máxima robustez e confiabilidade. Os amplificadores são projetados para operação contínua e entregam potência constante mesmo em condições de incompatibilidade.

Características e benefícios

Amplificação de banda larga

Projeto RF sofisticado

A utilização de programas de design e simulação de última geração durante o desenvolvimento, o uso de semicondutores de potência de fabricantes líderes internacionais e as décadas de experiência dos engenheiros da Rohde & Schwarz no desenvolvimento de amplificadores resultam no design de amplificador mais avançado atualmente disponível. A eficiência e a robustez garantem um funcionamento suave. O firmware enxuto com mecanismos eficazes de monitoramento e proteção proporciona segurança operacional.

Tolerância a incompatibilidade de 100%

Confiável com alta disponibilidade

Os amplificadores de banda larga R&SeBBL200 são altamente tolerantes a incompatibilidade na saída RF e são excelentemente adequados para aplicações de EMC com antenas mal adaptadas ou para medições de DUT com uma impedância de entrada que se desvia significativamente de 50 Ω. Eles são robustos o suficiente para lidar com curto - circuito na extremidade RF ou saída RF aberta. O R&SeBBL200 entrega a potência de saída nominal por quanto tempo for possível até uma incompatibilidade de VSWR 6:1.

Refrigeração líquida

Compacto e silencioso

A refrigeração líquida dos módulos do amplificador torna os amplificadores R&S@BBL200 muito silenciosos em comparação com os amplificadores completamente arrefecidos por ar. A combinação de módulos de alto desempenho e refrigeração líquida eficiente resulta em um design compacto inigualável nesta classe de potência. Apesar da alta densidade de potência, a refrigeração eficiente do módulo garante temperaturas adequadas no rack do amplificador. O calor residual é dissipado por um trocador de calor que pode ser localizado a certa distância do amplificador.

Interface de usuário moderna

Controle e operação flexíveis

O R&S@BBL200 é operado através do display e dos botões no painel frontal. Isso é ideal para uso em laboratórios e facilita a alteração de configurações. Além disso, o R&SBBL200 pode ser convenientemente operado através de sua interface gráfica do usuário usando um computador. A GUI web integrada no R&SBBL200 é chamada via LAN e navegador web. A interface Ethernet padrão permite automatizar sequências de teste usando comandos SCPL de controle remoto.
