Основные различия: Ключевые параметры: Keysight E4980B против E4980BL Прецизионные измерители LCR

Основные различия: Keysight E4980B и E4980BL - прецизионные измерители LCR

I. Введение: понимание целевых сценариев использования серии E4980

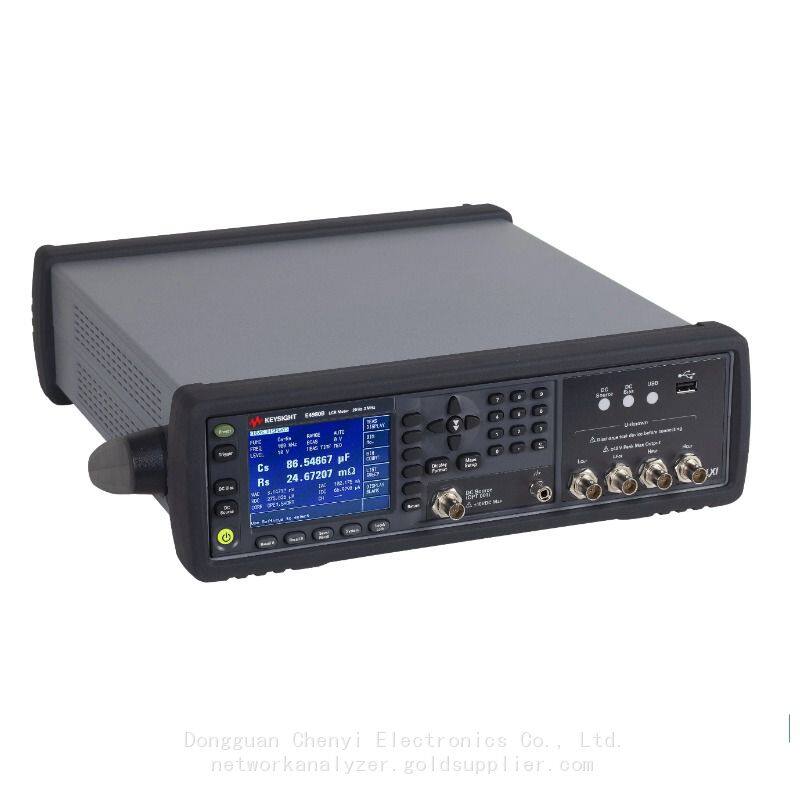

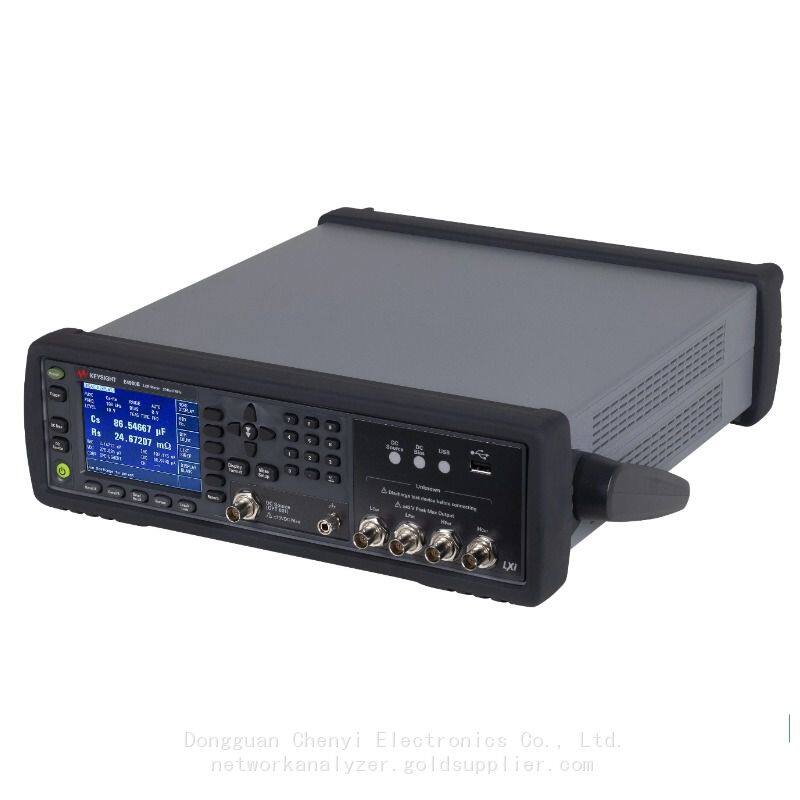

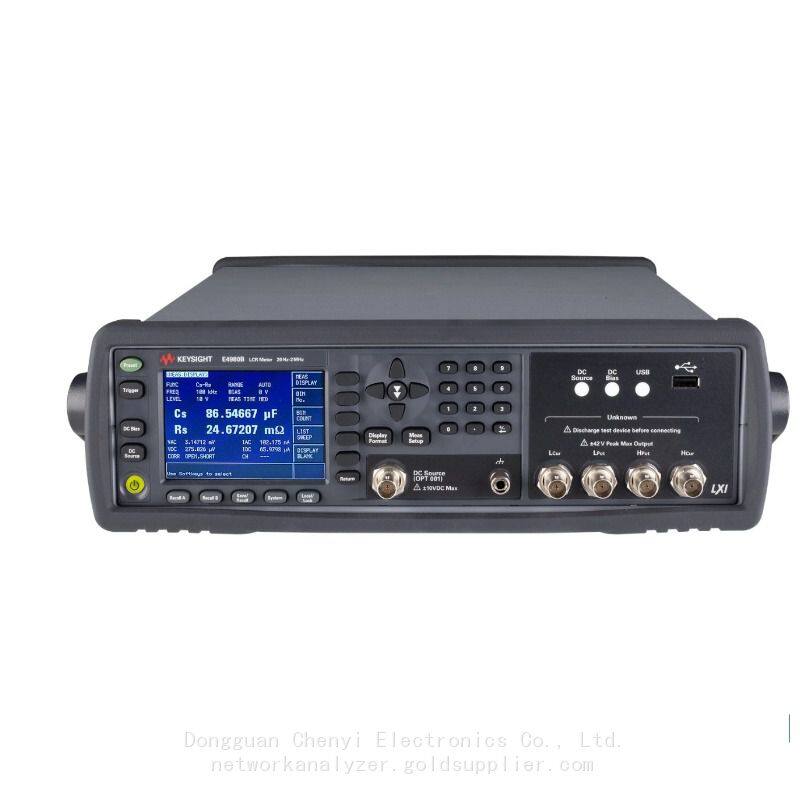

Серия E4980 компании Keysight уже давно является золотым стандартом для прецизионных измерений импеданса, и ее доверяют инженеры в области электроники, материаловедения и проектирования компонентов. Прецизионный измеритель LCR E4980B и его вариант с низким энергопотреблением, Прецизионный измеритель LCR E4980BL, имеют общий фокус на точности, но оптимизированы для различных сценариев.

E4980B предназначен для тестирования высокочастотных и высокопроизводительных компонентов (например, радиофильтров, силовых индукторов), в то время как E4980BL адаптирован для низкоэнергетических приложений (например, датчиков IoT, носимых устройств), где амплитуда измерительного сигнала должна быть минимальной, чтобы избежать нарушения чувствительных цепей. Понимание их основных различий является критически важным для выбора правильного инструмента для ваших потребностей в характеристировании импеданса.

II. Сравнение основных характеристик: в обзоре

Ниже представлено подробное описание технических различий между E4980B и E4980BL, где выделены параметры, наиболее важные для реальных тестов:

III. Глубокое погружение в ключевые функциональные различия

1. Диапазон частот и возможности высоких частот

Самое существенное различие заключается в поддержке высоких частот. E4980B можно обновить до 1ГГц (опция 001) или 3ГГц (опция 002), что делает его идеальным для тестирования RF/микроволновых компонентов, таких как:

• Фильтры 5G базовых станций (2.4ГГц, 3.5ГГц)

• Высокочастотные индуктивности для мощных усилителей

• RF-конденсаторы (например, МЛСС для ГГц-приложений)

В отличие от этого, E4980BL имеет максимальную частоту 2МГц — нет возможности обновления на высокие частоты. Это делает его не подходящим для RF-тестирования, но вполне достаточным для компонентов низких/средних частот:

• Пассивные компоненты для устройств Интернета вещей (1кГц – 1МГц)

• Модули датчиков, работающие от батареи

• Компоненты аудиоаппаратуры

Пример из реального мира: Производитель компонентов 5G использует E4980B (Опция 002) для тестирования полосно-пропускающих фильтров 3ГГц, проверяя импедансное согласование и вставочный затухание. Для своего отдела низкоэнергетических датчиков они используют E4980BL для характеристики индуктивностей 1МГц без повреждения низковольтных цепей датчиков.

2. Уровень измерительного сигнала: низкая мощность против высокой производительности

Выдающейся особенностью E4980BL является его ультранизкий диапазон уровня сигнала (100мкВ эффективное значение – 2В эффективное значение)— в 100 раз ниже, чем минимальное значение E4980B (10мВ эффективное значение). Это критически важно для:

• Тестирование низкоэнергетических полупроводников (например, CMOS-датчиков, MEMS-устройств), где высокие уровни сигнала могут активировать переходы или искажать измерения

• Характеристика компонентов, работающих от батареи (например, конденсаторов носимых устройств), которые работают при уровнях сигнала <1 мВ

• Применения в материаловедении (например, тонкопленочные диэлектрики), где избыточная амплитуда сигнала может изменить свойства материала

Более высокий минимальный уровень сигнала (10 мВ действующее значение) E4980B предназначен для:

• Точное тестирование силовых компонентов (например, промышленных индукторов, конденсаторов источников питания)

• Компоненты, которые требуют более высоких амплитуд сигнала для стабилизации измерений (например, резисторы с большим сопротивлением)

•  Тестирование на производственной линии, где приоритет отдается скорости и соотношению сигнал/шум (SNR)

Техническое примечание: Режим низкоимпедансного привода (LID) E4980BL дополнительно снижает искажение сигнала, минимизируя внутреннее сопротивление источника, что делает его идеальным для тестирования чувствительных низкоимпедансных компонентов (например, датчиков <10Ом).

3. Точность и скорость измерений

Хотя оба измерителя обеспечивают ведущие показатели точности в отрасли, E4980B превосходит E4980BL по двум ключевым параметрам:

• Точность: ±0.05% в типичном случае (1кГц – 1МГц) против ±0.08% у E4980BL. Эта разница имеет значение для критических применений, таких как тестирование авиационных компонентов или калибровка эталонных стандартов.

• Скорость: 0.6мс на одно измерение (режим Быстро) против 0.8мс у E4980BL. Для производственных линий с высокой производительностью (например, тестирование 10 000 конденсаторов в час) скорость E4980B сокращает цикл времени на ~25%.

Немного более низкая точность и скорость E4980BL являются компромиссом для его оптимизации по низкому энергопотреблению — уменьшение уровня сигнала увеличивает шум, что требует более длительных времен интеграции для поддержания надежности.

4. Особые функции для конкретных применений

Оба измерителя имеют общие основные функции, такие как:

• 12 параметров измерения (Z, Y, R, X, L, C, D, Q, θ, Rs, Rp, G)

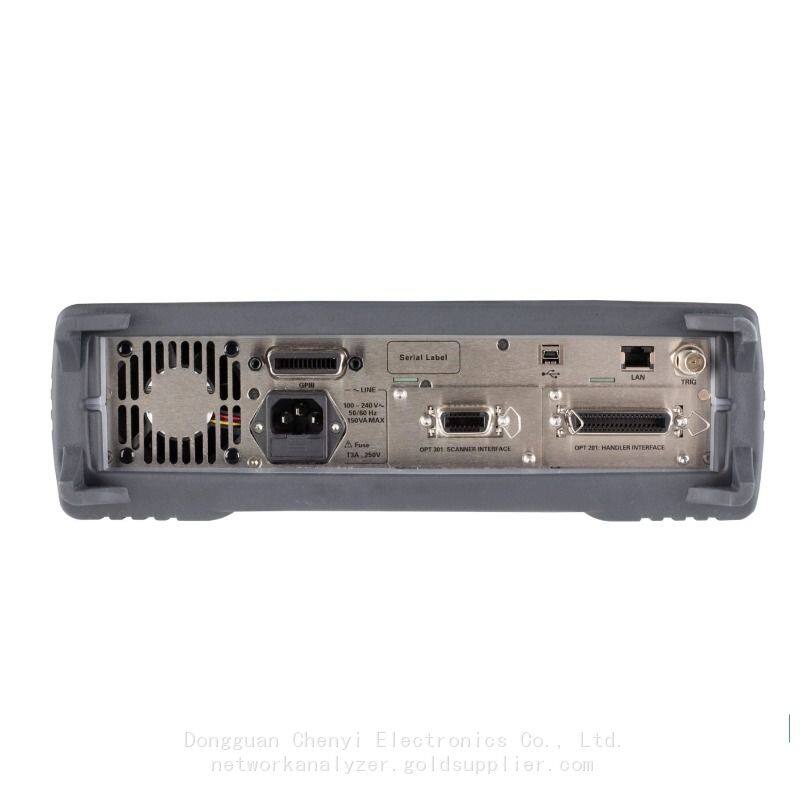

• Подключение по GPIB/LAN/USB для автоматизации

• Совместимость с программным обеспечением BenchVue от Keysight для анализа данных

• Необязательные тестовые приспособления (например, 16047A для поверхностно-монтируемых компонентов)

Однако E4980B предлагает уникальные функции для высоких частот:

• Защита от RF-инпута : Опция 003 добавляет защиту от ±25В постоянного тока для радиочастотных компонентов, восприимчивых к пикам напряжения

• Запись данных высокой скорости: Поддерживает 10 000 выборок в секунду для анализа переходного импеданса (например, насыщения силового индуктора)

• Интеграция с векторным анализатором сети (ВАС): Может быть совмещен с анализаторами ВАС Keysight для комплексного тестирования импеданса и S-параметров

E4980BL включает инструменты, специфические для низкой мощности:

• Моделирование разряда батареи: Измеряет импеданс компонента при фактических рабочих напряжениях (до 100 мкВ)

• Библиотека низкоэнергетических компонентов: Предварительно настроенные тестовые настройки для датчиков IoT, носимых устройств и медицинского оборудования,

• Режим подавления шума: Продлевает время интеграции до 10 мс для измерений с ультранизким уровнем сигнала (улучшение соотношения сигнал/шум на 10 дБ)

IV. Соответствие сценария использования: какой измеритель выбрать?

Выберите E4980B, если:

✅ Вы тестируете радиоволновые/микроволновые компоненты (частота >2 МГц, до 3 ГГц)

✅ Высокая точность (±0,05% или лучше) является обязательной (например, аэрокосмическая промышленность, лаборатории калибровки)

✅ Вам нужен тест в производстве с высокой пропускной способностью (скорость >1000 компонентов в час)

✅ Ваши компоненты требуют более высоких уровней сигнала (≥10 мВ эффективного значения) для стабильных измерений

✅ Примеры отраслей: 5G/телекоммуникации, аэрокосмическая промышленность и оборона, силовая электроника

Выберите E4980BL, если:

✅ Вы тестируете низкоэнергетические/низковольтные компоненты (уровень сигнала mVrms)

✅ Ваши устройства под тестом чувствительны к высоким амплитудам сигнала (например, датчики IoT, носимые устройства, МЭМС)

✅ Вы работаете с компонентами низкой/средней частоты (≤2МГц)

✅ Энергоэффективность важна (например, тестовые установки, работающие от батареи)

✅ Примеры отраслей: потребительская электроника, медицинские устройства, IoT, материаловедение

V. Практические аспекты выбора

1. Общая стоимость владения (TCO):

◦ E4980B (базовая модель: ~15 000) на ~20% дороже, чем E4980BL (~12 500). Высокочастотные опции (Опция 001/002) добавляют 3 000–5 000.

◦ Для низкоэнергетических приложений E4980BL избавляет от необходимости в внешних аттенюаторах (экономия 500–1 000 на аксессуарах).

1. Путь обновления:

◦ Модель E4980B может быть обновлена до более высоких частот после покупки (Опция 001/002), в то время как у модели E4980BL нет вариантов обновления на высокие частоты.

◦ Обе модели могут позже добавить температурную компенсацию (Опция 010) и расширенные приспособления.

1. Совместимость с автоматизацией:

◦ Обе модели поддерживают драйверы IVI-C компании Keysight и API Python/Matlab для интеграции в автоматизированные тестовые системы (ATE).

◦ Более быстрая скорость измерения модели E4980B делает ее более подходящей для линий производства ATE, в то время как низкоэнергетичный режим модели E4980BL легче интегрировать с установками для тестирования батарей.

VI. Заключение: Принятие правильного решения

Keysight E4980B и E4980BL - оба являются исключительными прецизионными измерителями LCR, но они служат разным целям. E4980B - это универсальный инструмент для высокочастотных и высокоточных тестов, идеальный для применений в области радиочастотной связи/телекоммуникаций и аэрокосмической отрасли. E4980BL - это специализированный инструмент для низкоэнергетических компонентов с низким уровнем сигнала, идеально подходящий для разработки IoT-устройств, носимых гаджетов и медицинских устройств.

При выборе между ними обратите внимание на три ключевых вопроса:

1. Какова максимальная частота ваших компонентов? (Если >2МГц, выберите E4980B)

2. Какой уровень рабочего сигнала у ваших исследуемых объектов? (Если мВrms, выберите E4980BL)

3. Что является вашим приоритетом: скорость/точность или совместимость с низким энергопотреблением?

Сопоставив возможности измерителя с вашими конкретными потребностями в тестировании, вы обеспечите надежные и повторяемые результаты, при этом оптимизируя свой бюджет. Оба измерителя поддерживают репутацию Keysight в области качества, поэтому вы можете быть уверены, что, какой бы вы не выбрали, получите инструмент, который будет соответствовать вашим требованиям к тестированию на протяжении всего времени использования.
