BB60C против приемников RS ESCI: сравнение производительности для энтузиастов радиочастотных технологий

BB60C против RS ESCI: сравнение производительности для энтузиастов радиочастот

Для инженеров радиочастотных устройств, любителей и профессионалов выбор правильного приемника может определить успех или неудачу ваших проектов по тестированию и мониторингу радиочастот. Независимо от того, вы оптимизируете телекоммуникационную сеть, проводите отладку беспроводных устройств или исследуете сигнальную разведку, два названия часто выделяются на фоне остальных: приемник BB60C (от Signal Hound) и приемник RS ESCI (от Rohde & Schwarz). Оба известны своей надежностью и производительностью, но они удовлетворяют немного разные потребности и сценарии использования. В этом блоге мы проведем глубокое сравнение этих двух популярных приемников, разобрав ключевые показатели производительности, функции и практические применения, чтобы помочь вам определиться, какой из них лучше всего подходит для вашего рабочего процесса.

1. Основные показатели производительности: основа приёма радиочастотных сигналов

При оценке любого приемника радиочастотных сигналов первым делом необходимо проверить его основные технические характеристики - они определяют, насколько хорошо он может захватывать, обрабатывать и анализировать сигналы. Начнем с основных аспектов:

а. Диапазон частот и гибкость настройки

Диапазон частот определяет типы сигналов, которые приемник может обрабатывать, и является решающим фактором для конкретных проектов. BB60C отличается диапазоном частот от 9 кГц до 6 ГГц, охватывающим большинство коммерческих и промышленных радиочастотных диапазонов. Это включает 2G, 3G, 4G, 5G под 6 ГГц, Wi-Fi (2,4 ГГц и 5 ГГц), Bluetooth и протоколы IoT, такие как LoRa. Для общего радиочастотного тестирования, оптимизации телекоммуникационных сетей или отладки потребительских устройств этот диапазон более чем достаточен.

С другой стороны, RS ESCI (в частности, модели, такие как ESCI 3) предлагает более широкий диапазон частот, обычно от 9 кГц до 26,5 ГГц (в зависимости от модели). Этот расширенный диапазон включает миллиметровые (ммВЧ) диапазоны, которые являются критически важными для 5G-Advanced, аэрокосмической, оборонной и радарных приложений. Если ваша работа связана с высокочастотными сигналами, такими как спутниковая связь или тестирование ммВЧ-устройств, более широкая настраиваемость RS ESCI дает ему явное преимущество в этом аспекте.

b. Чувствительность и показатель шума

Чувствительность (минимальная мощность сигнала, которую может обнаружить приемник) и показатель шума (количество шума, которое приемник добавляет к входному сигналу) являются важными для обнаружения слабых сигналов в шумных средах. BB60C демонстрирует хорошую производительность в этом аспекте, с типичным показателем шума 1,5 дБ при 1 ГГц и чувствительностью до -160 дБм (для СВЧ-сигналов). Это более чем достаточно для большинства коммерческих случаев использования, таких как мониторинг сотовых сетей или тестирование IoT-датчиков в контролируемых средах.

RS ESCI делает шаг вперед, обладая более низким показателем шума (до 1,0 дБ при 1 ГГц) и превосходной чувствительностью (до -164 дБм для СВЧ-сигналов). Это делает его идеальным для приложений, где слабые сигналы являются нормой - например, для разведки сигналов (SIGINT), тестирования дальнего радиосвязи или работы в насыщенных радиочастотных средах с сильным помехами. Если вам нужно выявить слабые сигналы в море шума, чувствительность RS ESCI изменит ситуацию.

с. Диапазон динамики и подавление помех

Диапазон динамики измеряет способность приемника обрабатывать одновременно как слабые, так и сильные сигналы без искажений. В загруженных радиочастотных средах (например, в городских районах с десяткамиcellular towersили на промышленных предприятиях с тяжелой техникой) высокий диапазон динамики необходим, чтобы избежать помех от сильных соседних сигналов. BB60Cпредоставляет типичный диапазон динамики 85 дБ (при 1 ГГц), что хорошо подходит для большинства коммерческих проектов, где уровни сигналов относительно контролируются.

ОднакоRS ESCIхарактеризуется более высоким диапазоном динамики (до 95 дБ при 1 ГГц), что делает его лучше в подавлении помех и сохранении целостности сигнала в хаотичных радиочастотных средах. Это критическое преимущество для оборонных, аэрокосмических или телекоммуникационных приложений, где ясность сигнала не подлежит обсуждению - даже при наличии сильных сигналов поблизости.

2. Основные характеристики: Превышающие базовые параметры

В то время как основные показатели производительности важны, дополнительные функции часто определяют, насколько удобным и универсальным является приемник. Давайте сравним выделяющиеся особенности моделей BB60C и RS ESCI:

a. Программное обеспечение и пользовательский опыт

Модель BB60C поставляется с программой Spike от Signal Hound, которая широко поощряется за свою интуитивно понятную и удобную для пользователя интерфейс. Программа Spike предоставляет анализ спектра в реальном времени, визуализацию тепловой карты и настраиваемые панели - идеально подходит как для новичков, так и для опытных инженеров. Она также поддерживает автоматизированные рабочие процессы тестирования и экспорт данных в распространенных форматах (CSV, PNG), что позволяет легко интегрировать ее в существующий рабочий процесс. Кроме того, программное обеспечение Signal Hound регулярно обновляется новыми функциями, обеспечивая совместимость с новыми стандартами радиочастотной связи.

Модель RS ESCI использует пакет программного обеспечения R&S®SmartSoft от Rohde & Schwarz, который мощный, но имеет более высокую порог входа в изучение. Он предлагает такие расширенные функции, как демодуляция сигнала, анализ протоколов и инструменты тестирования соответствия - идеально подходит для профессиональных инженеров, работающих над сложными проектами (например, тестирование соответствия 5G ммВолновой связи или валидация радарных систем). Программное обеспечение также безупречно интегрируется с другим тестовым оборудованием Rohde & Schwarz, что является плюсом, если вы уже используете их инструменты в своей лаборатории.

b. Портативность и размеры

Портативность является ключевым фактором при полевых тестах. BB60C - это компактный приемник, работающий от USB (весит всего 0,5 кг), что позволяет легко нести его в сумке для ноутбука и использовать где угодно с ноутбуком. Это делает его идеальным для полевых работ, таких как обследования площадок для телекоммуникационных сетей, тестирование внеземных IoT-устройств или мониторинг мобильного сигнала.

RS ESCI, хотя и остается портативным, немного более громоздкий (весит около 3 кг) и часто требует внешнего источника питания (хотя у некоторых моделей есть варианты с батареями). Он лучше подходит для лабораторных условий или стационарных тестовых установок, хотя его можно также транспортировать для проведения тестов на месте, если это необходимо. Если ваша работа основательно проходит в лаборатории, более крупные размеры RS ESCI не являются недостатком, но для частых полевых работ BB60C более удобен.

c. Подключение и расширяемость

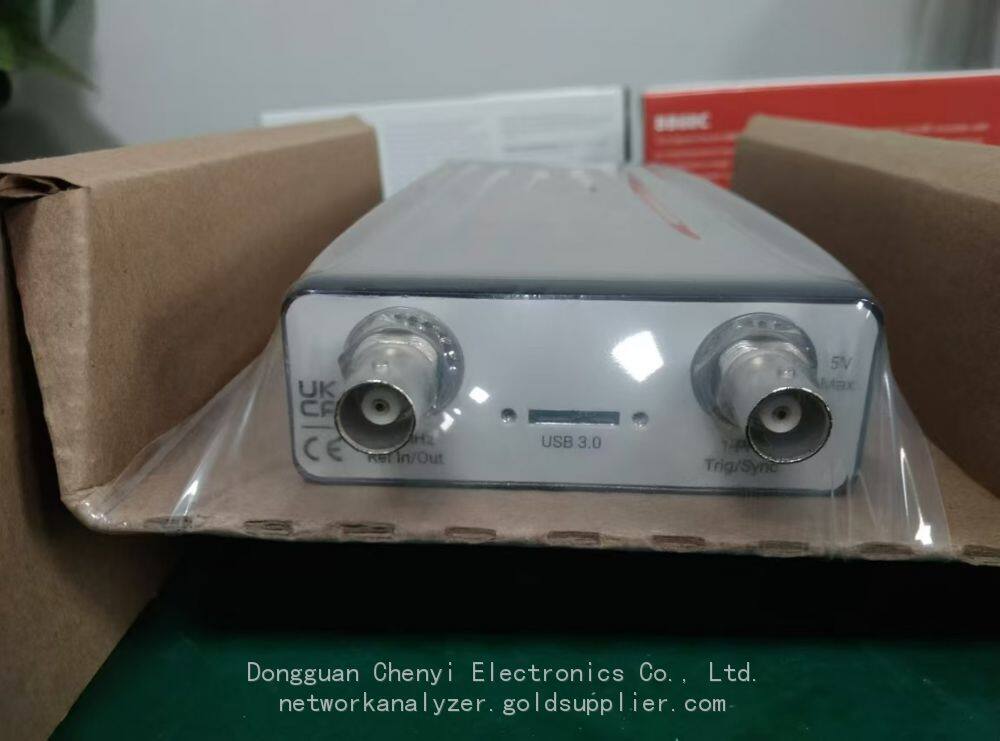

BB60C обеспечивает подключение по USB 3.0 для быстрого передачи данных, что является важным для реального времени спектрального анализа. Он также поддерживает подключение внешних антенн и может быть совмещен с аксессуарами Signal Hound (например, предусилителями, фильтрами) для улучшения производительности в определенных сценариях использования.

RS ESCI предоставляет больше вариантов подключения, включая LAN, USB и GPIB (для интеграции с автоматизированными тестовыми системами). Он также имеет широкие возможности расширения, с возможностью добавления предусилителей, смесителей и специализированных входных модулей для расширения диапазона частот или повышения чувствительности. Это делает его более гибким выбором для сложных лабораторных установок, где вам нужно настроить приемник для различных проектов.

3. Сценарии использования: какой приемник подходит для ваших потребностей?

В целом, BB60C и RS ESCI - оба отличные приемники, но они оптимизированы для разных сценариев использования:,

Выберите BB60C, если:

• Вам нужен портативный приемник для полевых испытаний (например, обследований телекоммуникационных площадок, отладки устройств IoT).

• Ваша работа сосредоточена на коммерческих радиочастотных диапазонах (до 6 ГГц), таких как 4G/5G sub-6, Wi-Fi или Bluetooth.

• Вам предпочтительнее интуитивно понятный программный интерфейс с быстрой настройкой и визуализацией в реальном времени.

• Вы ищете экономичное решение (BB60C обычно дешевле, чем RS ESCI).

Выберите RS ESCI, если:

• Вы работаете с высокочастотными сигналами (до 26.5 ГГц), такими как 5G мм-волновой, радар или спутниковая связь.

• Вам требуется высокая чувствительность и динамический диапазон для обнаружения слабых сигналов в шумных средах (например, СИГИНТ, оборонные приложения).

• Ваши проекты требуют современных функций вроде анализа протоколов, тестирования соответствия или интеграции с автоматизированными тестовыми системами.

• Вы работаете в основном влабораторной среде и цените расширяемость и совместимость с другим профессиональным тестовым оборудованием.

Итоговое заключение

BB60C и RS ESCI - это оба первоклассные радиоприемники, но они предназначены для разных аудиторий. BB60C - это идеальный выбор для инженеров и любителей, которым нужен портативное, простое в использовании и экономичное решение для коммерческих радиотестирований. RS ESCI, с другой стороны, - это профессиональный инструмент, разработанный для сложных высокочастотных приложений, где производительность и расширяемость не подлежат переговорам.

Перед принятием решения учитывайте основное использование, бюджет и то, нужна ли вам портативность или расширенные лабораторные функции. Если возможно, протестируйте оба приемника (многие поставщики предлагают демонстрации), чтобы понять, какое программное обеспечение и рабочий процесс лучше всего подходят вам. Какой бы вы ни выбрали, вы получите надежный приемник, способный справиться с требованиями современных радиотестирований.

Вы использовали либо BB60C, либо RS ESCI? Поделитесь своим опытом в комментариях ниже! Мы будем рады услышать, как эти приемники сработали для ваших проектов.
