Руководство по использованию генератора радиочастотных сигналов Signal Hound TG124A

Руководство по эксплуатации генератора радиочастотных сигналов Signal Hound TG124A

1. Введение

1.1 Обзор

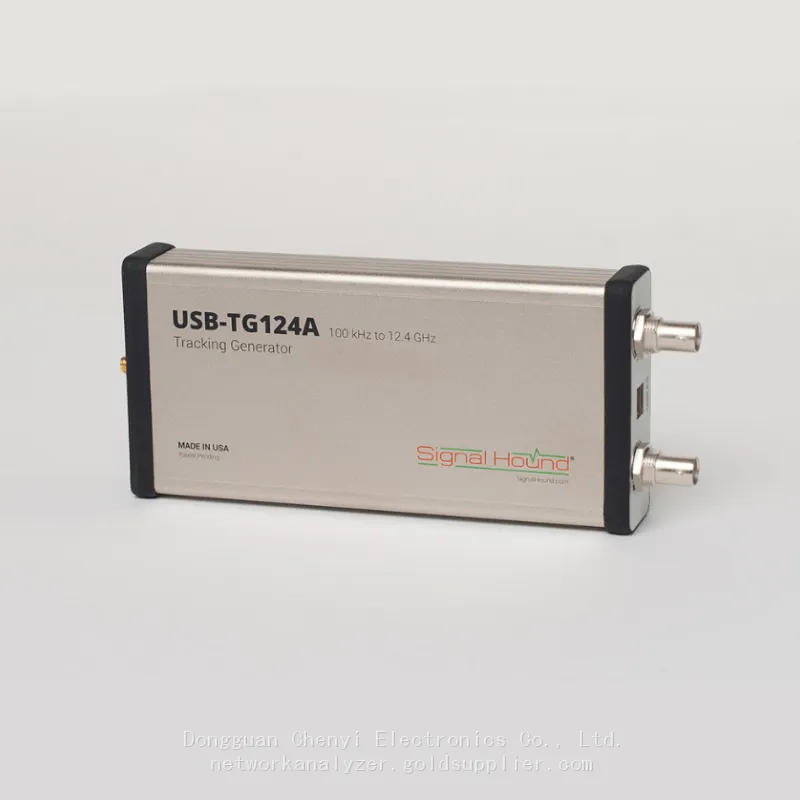

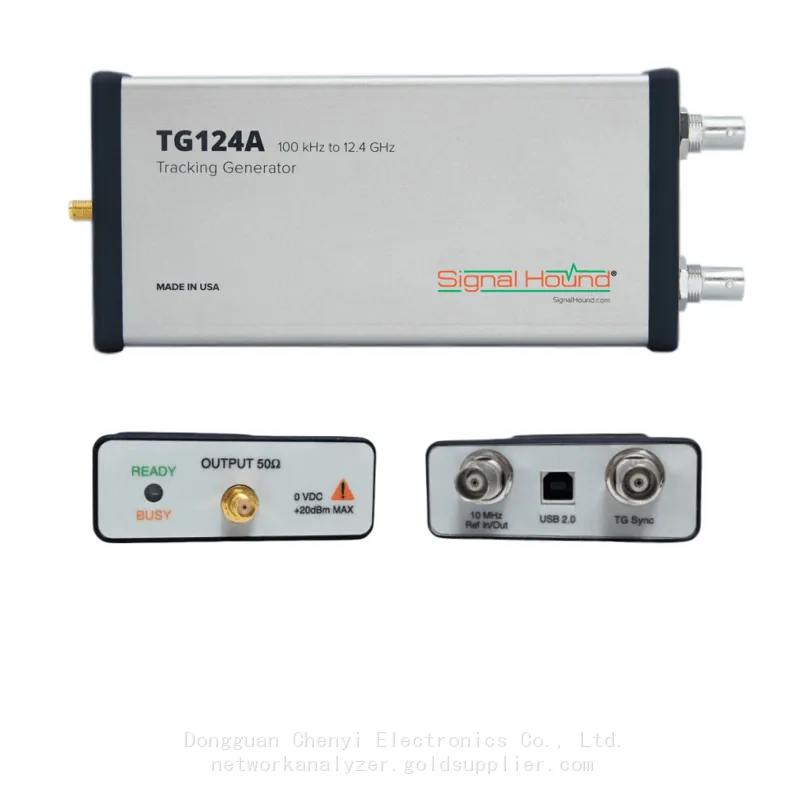

Генератор радиочастотных сигналов Signal Hound TG124A представляет собой компактное, экономичное и работающее от USB устройство, разработанное для общего применения при радиочастотных тестах, характеристировании компонентов, образовательных целях и небольших научных проектах. Диапазон рабочих частот TG124A составляет от 9 кГц до 2,4 ГГц. Он обеспечивает надежную генерацию сигналов для низкочастотных и среднечастотных радиочастотных приложений, включая устройства Интернета вещей (IoT), Bluetooth, Zigbee, Wi-Fi (2,4 ГГц) и базовые тесты радиочастотных компонентов. Легкая конструкция, бесперебойная интеграция с программным обеспечением для анализа радиочастот Spike® и простота в использовании делают его идеальным решением как для лабораторных условий, так и для полевых испытаний, где важны портативность и простота.

1.2 Область применения данного руководства

Данное руководство предоставляет комплексную информацию о Signal Hound TG124A, включая технические характеристики, ключевые особенности, установку аппаратного обеспечения, настройку программного обеспечения, основные процедуры эксплуатации, сценарии применения, плановое техническое обслуживание и устранение неисправностей. Оно предназначено для инженеров, технических работников, исследователей, преподавателей и студентов, использующих TG124A для генерации радиочастотных сигналов и связанных с этим тестовых задач.

1.3 Информация о безопасности

• Перед началом работы с TG124A внимательно прочитайте все инструкции по безопасности и технические характеристики, чтобы избежать повреждения оборудования или травмы персонала.

• Операция устройства должна осуществляться только в заданных условиях окружающей среды (температура: от 0°C до 50°C; влажность: от 10% до 90% без конденсации).

•  Используйте только рекомендуемые источники питания (USB 3.0/2.0 или дополнительный 5В DC блок питания), чтобы избежать электрического повреждения устройства.

• Избегайте воздействия на TG124A экстремальных температур, влаги, пыли, прямого солнечного света или физических ударов.

• Не разбирайте устройство без разрешения. Для ремонта или технического обслуживания обратитесь в техническую поддержку Signal Hound.

• При подключении РЧ кабелей убедитесь, что соединение правильное и надежно, чтобы избежать повреждения разъемов SMA. Используйте внешние аттенюаторы при тестировании высокочастотных устройств, чтобы защитить РЧ передний конец TG124A.

• Отключите источник питания перед подключением или отключением РЧ кабелей или других периферийных устройств, чтобы избежать помех в сигнале или повреждения оборудования.

2. Технические характеристики
