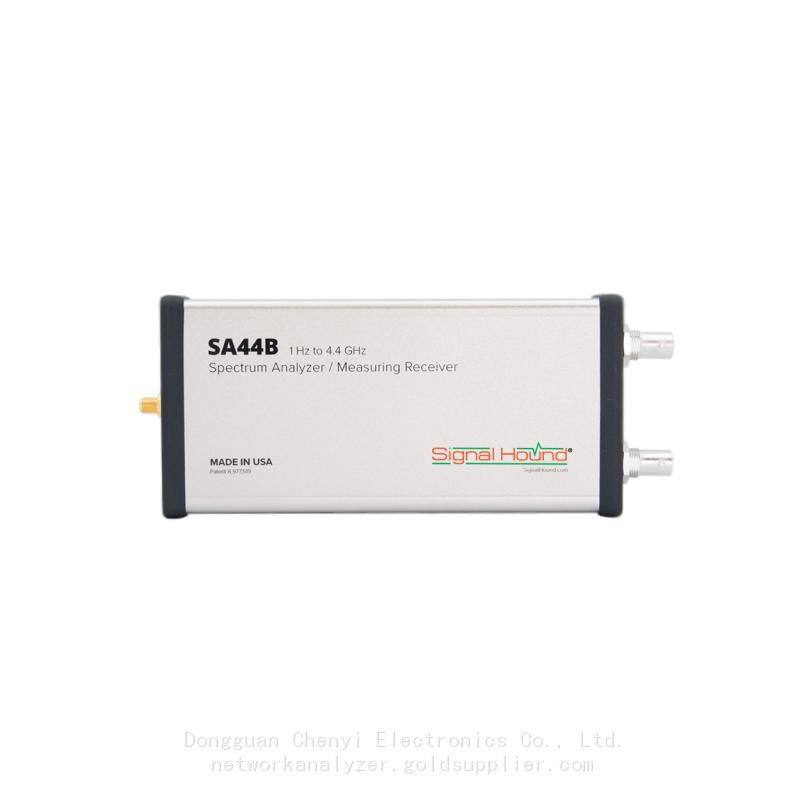

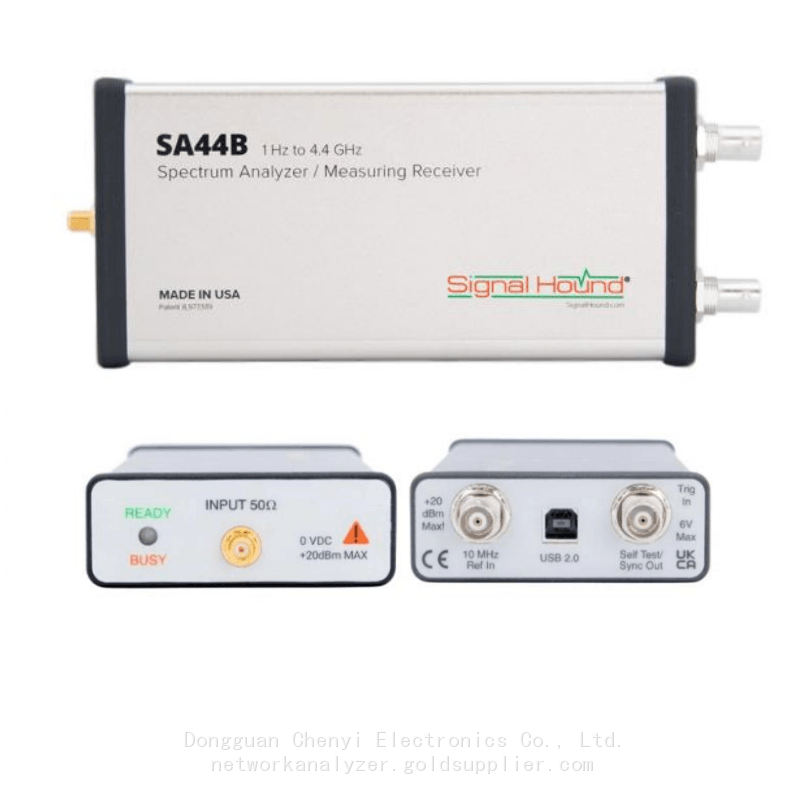

Предостережения при эксплуатации анализатора спектра в реальном времени Signal Hound SA44B

1. Подготовка к работе

1.1 Требования к окружающей среде

• Температура и влажность: Работать в диапазоне от 0°C до 50°C (окружающая среда) и относительной влажности <80% без конденсации. Избегайте экстремальных температур (жары или холода) и высокой влажности, чтобы избежать ухудшения характеристик или повреждения оборудования.

• Электромагнитные помехи: Размещайте анализатор на расстоянии от сильных источников электромагнитного излучения (например, мощных передатчиков, трансформаторов, двигателей), чтобы избежать искажения или помех в сигнале.

• Механическая стабильность: Устанавливайте анализатор на стабильную поверхность, свободную от вибраций, чтобы обеспечить точность измерений.

1.2 Проверка и подключение оборудования

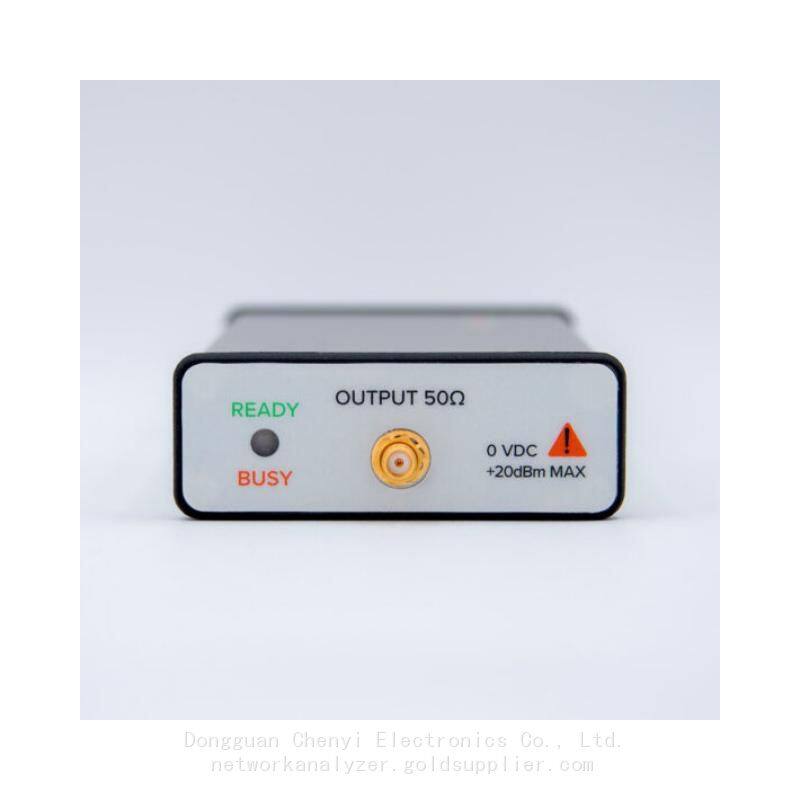

• Входной порт: Вход RF SMA на передней панели имеет импеданс 50 Ом Signal Hound. Никогда не превышайте входную мощность +20 dBm - чрезмерная мощность может навсегда повредить передние цепи Signal Hound.

• Подключение по USB: Используйте качественный экранированный кабель USB 3.0 (или кабель, рекомендованный производителем) для надежной передачи питания и данных. Убедитесь, что оба конца кабеля плотно вставлены Signal Hound.

• Защита от электростатического разряда (ЭСР): Всегда носите антистатический браслет и касайтесь заземленного металлического объекта перед обращением с анализатором, чтобы предотвратить повреждение чувствительных радиочастотных компонентов из-за электростатического разряда (ЭСР).

• DC-блокировка и ограничитель: При подключении к антеннам или неизвестным сигналам используйте внешний DC-блок (для частот >500 кГц) и радиочастотный ограничитель, чтобы защитить от постоянных напряжений и избыточной радиочастотной мощности.

1.3 Программное обеспечение и прошивка

• Установите последнюю версию программного обеспечения Spike™ и драйверы USB с официального сайта Signal Hound.

• Регулярно обновляйте прошивку устройства с помощью программного обеспечения Spike, чтобы исправить ошибки и улучшить производительность. Не прерывайте питание во время обновления прошивки.

• Установите режим питания «Высокая производительность» на хост-компьютере, чтобы избежать отключения анализатора из-за настроек энергосбережения.

2. Лучшие практики эксплуатации и измерений

2.1 Нагрев и калибровка

• Время прогрева: После включения питания дайте прибору 15–30 минут на прогрев, чтобы он достиг теплового равновесия. Измерения, выполненные до прогрева, могут значительно отклоняться. Signal Hound.

• Калибровка: Проводите ежегодную заводскую калибровку или используйте калиброванный источник сигнала для проверки точности частоты и амплитуды. SA44B применяет внутренние температурные коррекции; перезапускайте сканирование каждые 2–3 минуты до стабилизации. Signal Hound.

2.2 Настройки измерений

• Диапазон частот: SA44B оптимизирован для узкополосного анализа (занимаемая полоса пропускания <250 кГц). Широкополосные измерения могут быть ограничены подавлением ложных изображений.

• РПШ/ВПШ: Выберите подходящую разрешающую полосу пропускания (РПШ) и видео-полосу пропускания (ВПШ) в зависимости от типа сигнала. Узкая РПШ улучшает частотное разрешение; более широкая ВПШ снижает шум.

• Аттенюатор и предусилитель: Используйте аттенюатор на 0–15 дБ для защиты входа при измерении мощных сигналов. Включите предусилитель (для частот >500 кГц) для повышения чувствительности при измерении слабых сигналов. Signal Hound.

• Сопротивление сопряжения: Убедитесь, что все РЧ кабели и разъемы имеют сопротивление 50 Ом, чтобы избежать отражения сигнала и ошибок измерения.

2.3 Реaltime-операция

• SA44B - это анализатор в реальном времени, работающий от USB и основанный на ПК. Избегайте чрезмерной нагрузки ЦП на хост-компьютере, чтобы сохранить реальную производительность.

• Для транзитных или импульсных сигналов используйте режим MAX HOLD для захвата событий короткой продолжительности.

• Отключите функцию отбрасывания ложных сигналов при анализе быстро модулированных или транзитных сигналов, чтобы избежать отбрасывания действительных данныхSignal Hound.

3. Безопасность и обслуживание

3.1 Правила безопасности

• Запрещено несанкционированное разборка: Не открывайте корпус или не изменяйте аппаратное обеспечение - это аннулирует гарантию и представляет риск электрического удара или повреждения компонентов.

• Управление питанием: Не подключайте или не отключайте РЧ кабели при включенном анализаторе. Перед выключением подключите на вход РЧ нагрузку 50 Ом, чтобы избежать накопления ЭСД.

• Защита от перегрузки: Незамедлительно отключите вход, если анализатор показывает предупреждения о перегрузке или аномальные показания.

3.2 Регулярное обслуживание

• Уборка: Протрите корпус и дисплей мягкой сухой тканью. Избегайте использования спирта, растворителей или абразивных чистящих средств.

• Хранение: При неиспользовании храните в сухой, безпыльной среде (температура: 0–50°C, влажность: <70%). Используйте оригинальную упаковку для транспортировки, чтобы защитить от ударов и вибраций.

• Устранение неисправностей: Если анализатор не работает корректно (например, нет сканирования, нет обнаружения сигнала), перезапустите программное обеспечение Spike, переустановите USB - кабель и проверьте настройки питания. В случае нерешённых проблем обратитесь в техническую поддержку Signal Hound.

4. Вопросы внешней торговли и экспорта

• Соблюдение требований: Убедитесь, что SA44B соответствует местным нормативным стандартам (например, FCC, CE, RoHS) для импорта/экспорта в целевой стране.

• Документация: Предоставить полные пользовательские руководства, сертификаты калибровки и документы о соответствии для прохождения таможни.

• Упаковка: Использовать антистатическую, амортизирующую упаковку для международной доставки, чтобы предотвратить повреждение во время транспортировки.

• Гарантия и поддержка: Уточнить условия гарантии, услуги ремонта и доступность технической поддержки для международных клиентов.
