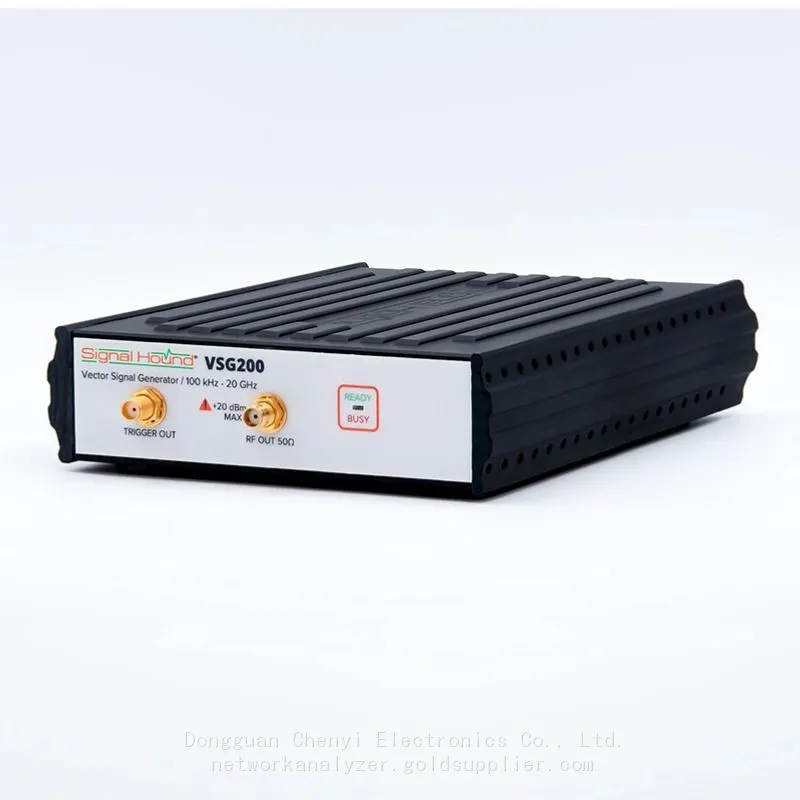

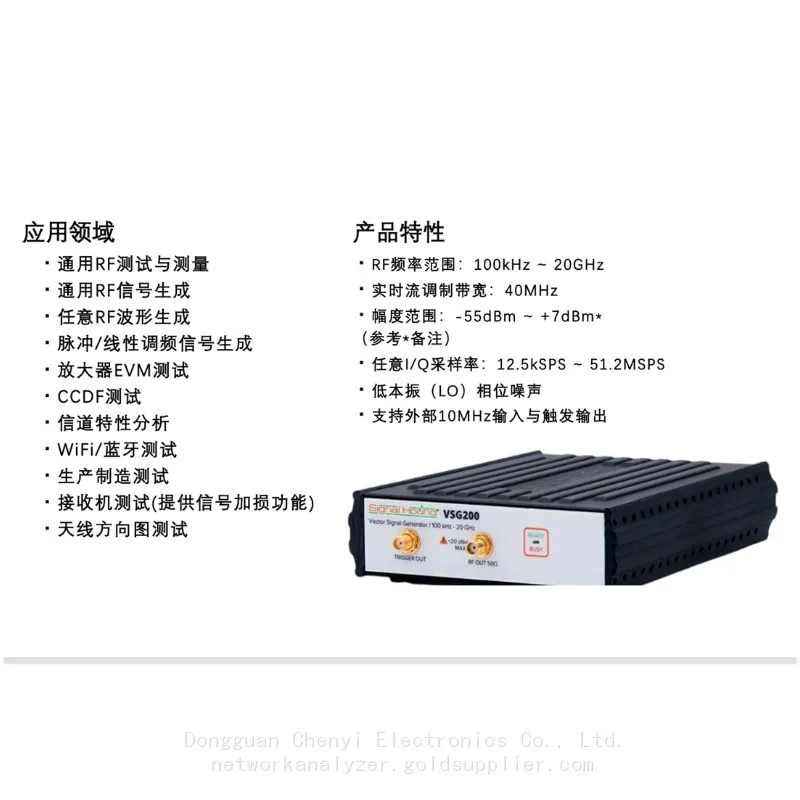

Signal Hound VSG200 Генератор векторных сигналов от 100 кГц до 20 ГГц

Signal Hound VSG200  Генератор векторных сигналов 100 кГц - 20 ГГц

Все функции

• Диапазон радиочастот: 100 кГц - 20 ГГц

• Может использоваться до 30 МГц

• Диапазон амплитуды: -55 дБм - +7 дБм

• Может использоваться от -85 дБм до +10 дБм с пониженной характеристикой

• Произвольные скорости выборок I/Q от 12,5 кс/с до 51,2 Мс/с

• Потоковая передача сигналов практически любого размера с вашего ПК или ноутбука

• Гибкий генератор несущей с низким фазовым шумом и временем переключения 200 мкс

• Коррекция амплитуды, баланса смесителя и постоянного смещения по частоте и температуре

• Цифровое перевыборочное преобразование в FPGA, фильтрация базового полосы и фильтрация гармоник на всем рабочем диапазоне

• Питание от USB-C

• Включается мощное программное обеспечение и API

• Типичное значение EVM: 0,3% (несущая частота 1 ГГц, 1 Мс/с QAM16, альфа 0,35, косинус наклона)

• Внешний вход 10 МГц и выход триггера

• Длина менее 9 дюймов, вес только 2 фунта.

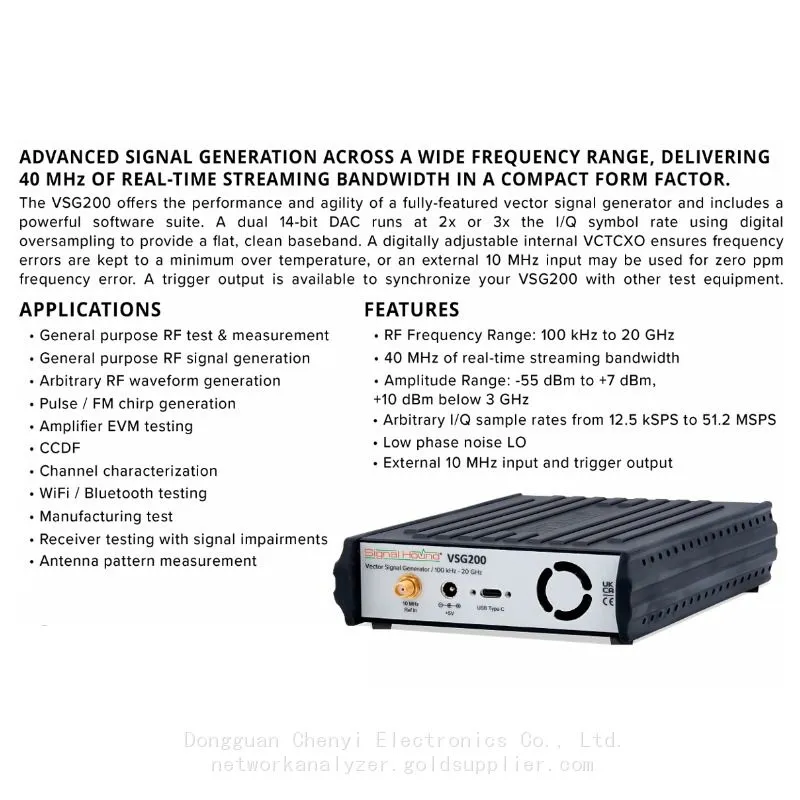

VSG200 - это векторный генератор сигналов с частотой до 20 ГГц и реальной пропускной способностью потоковой передачи данных 40 МГц. Он предоставляет возможности и гибкость корпоративного векторного генератора сигналов широкому кругу пользователей. Это высокопроизводительное измерительное устройство, способное генерировать любые типы сигналов.

VSG200 характеризуется низким фазовым шумом, гибким местным генератором с временем переключения 200 мкс, что позволяет проводить тестирование с частотным хопингом. Двухканальный 14-разрядный ЦАП работает с частотой, в 2 или 3 раза превышающей скорость передачи символов I/Q, используя цифровое перевыборочное преобразование для обеспечения ровного и чистого базового полосы; а цифровой регулируемый внутренний VCTCXO обеспечивает минимальные частотные ошибки при изменении температуры, или можно использовать внешний вход 10 МГц для достижения нулевой частотной ошибки в ppm. Также имеется выход триггера для синхронизации VSG200 с другим тестовым оборудованием.

Доступные типы модуляции

LTE, 802.11a/n/ac/ax, Bluetooth LE, Custom OFDM, 16/64/256/1024-QAM, 2/4/8/16-PSK, 2/4/8/16-FSK, ASK, GMSK, AWGN каналы, Ramp/Chirp, Stepped sweep, Multi-tone, Pulse, FM, AM, CW, Arbitrary/Custom.

Нарушения цифровой модуляции

Пользовательская частотно-частотная характеристика канала, аддитивный белый гауссовский шум, ошибка частоты дискретизации, смещение частоты и уровня, смещение I/Q, инверсия спектра.

Другие функции

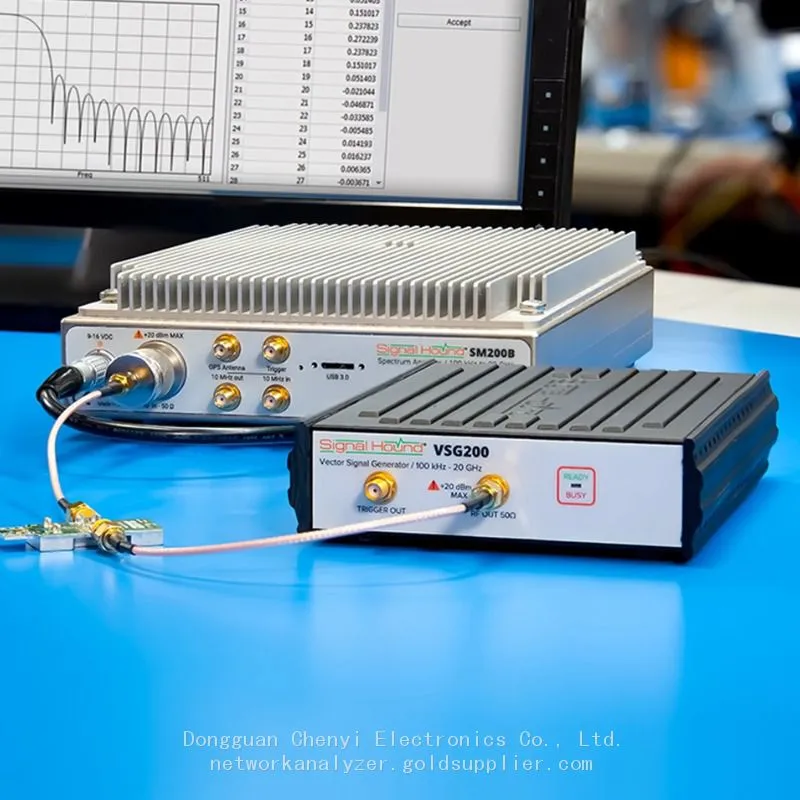

Используйте API для непрерывной передачи пользовательских данных I/Q на VSG200 с произвольной частотой дискретизации до 51,2 Мс/с. Используйте внешний выход триггера для синхронизации нескольких приборов в сложных измерительных схемах. Используйте вход временной базы 10 МГц для обеспечения согласования частот между всем лабораторным оборудованием.

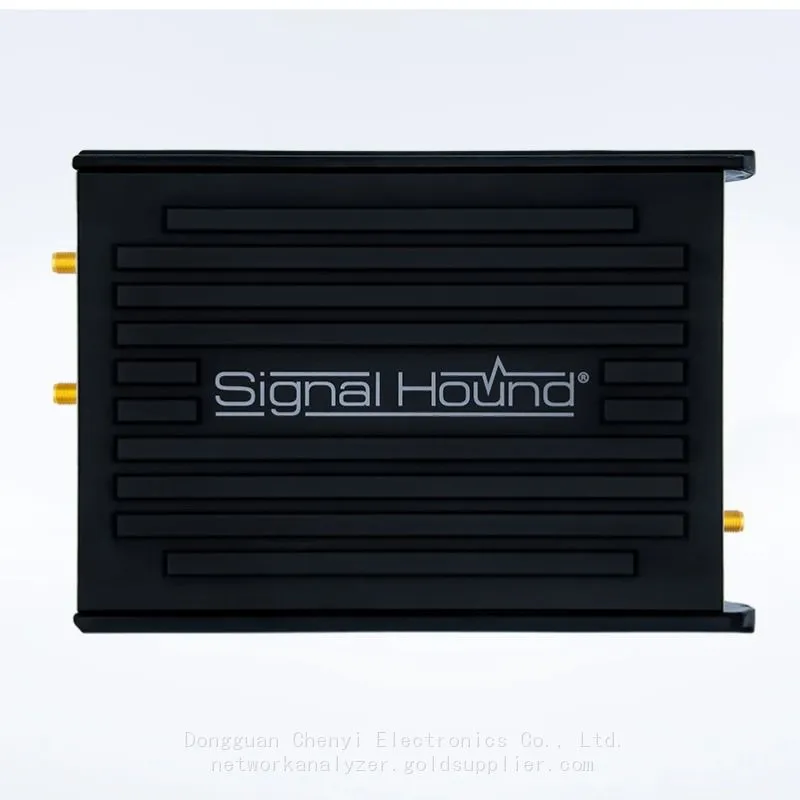

Габариты устройства

Версия

Вес: 2 фунта (0,91 кг)

Габариты: 10,25" x 6,75" x 4,25" (26,04 x 17,15 x 10,80 см)
