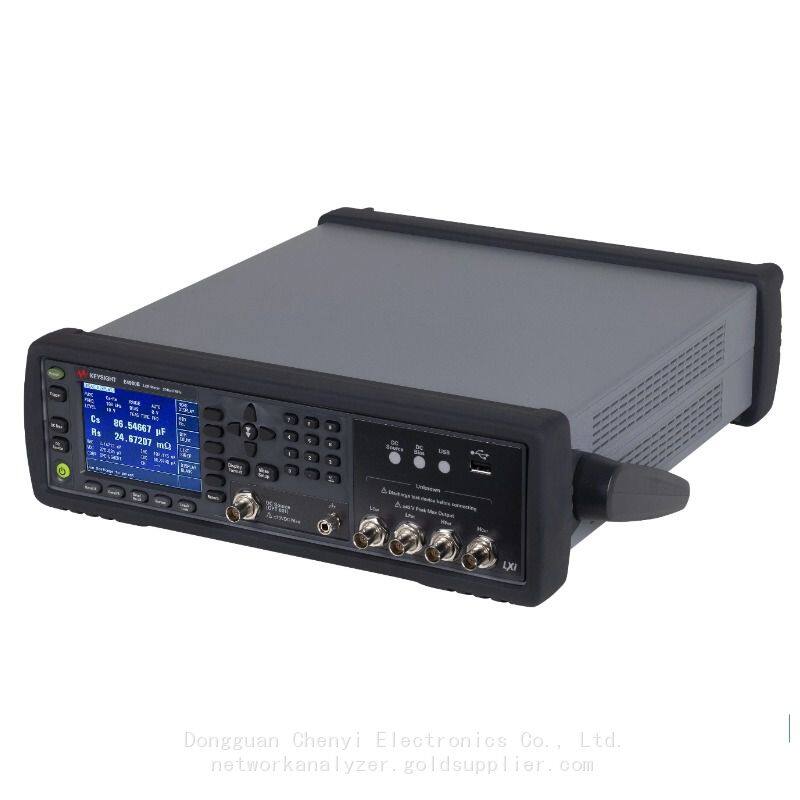

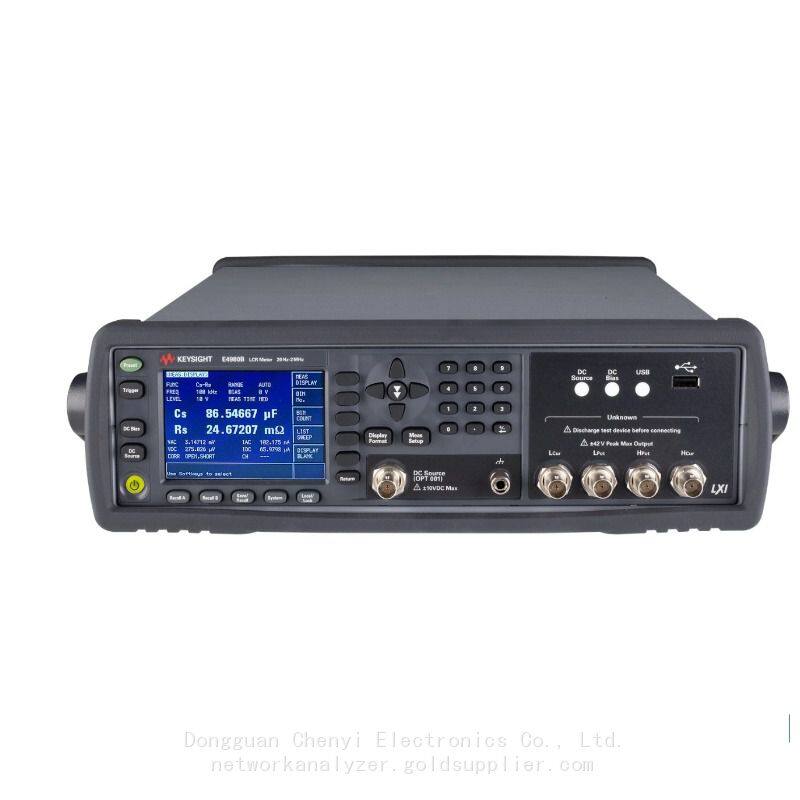

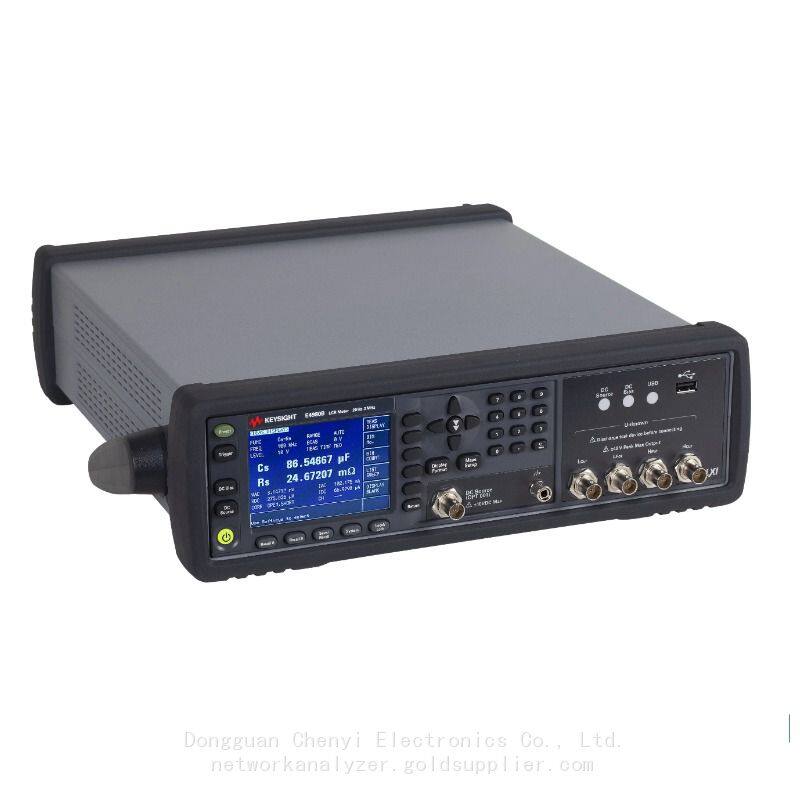

Keysight E4980B измеритель LCR E4980B-001: 2 МГц с источником смещения 40 В

Keysight E4980B LCR-метр E4980B-001: 2 МГц с источником смещения 40 В

E4980B         :  20 Гц - 2 МГц

E4980BL-102: 20 Гц - 1 МГц

E4980BL-052: 20 Гц - 500 кГц

E4980BL-032: 20 Гц - 300 кГц

E4980B  -001: 2 МГц с источником смещения 40 В

Предоставляет наилучшее сочетание точности, скорости и универсальности для широкого спектра измерений компонентов

Основные характеристики

Частота

▶20 Гц - 2 МГц, с четырехзначным разрешением в любом диапазоне

Базовая точность

▶0,05% базовая точность с точной повторяемостью измерений на низких и высоких импедансах

DC-смещение

▶Улучшение DC-смещения (Keysight Option 001)

Другие функции

▶Тестовый сигнал 20 В эффективного значения (Keysight Option 001)

▶Мгновенные измерения за 5,6 мс

▶Сканирование списка измерений на 201 точке

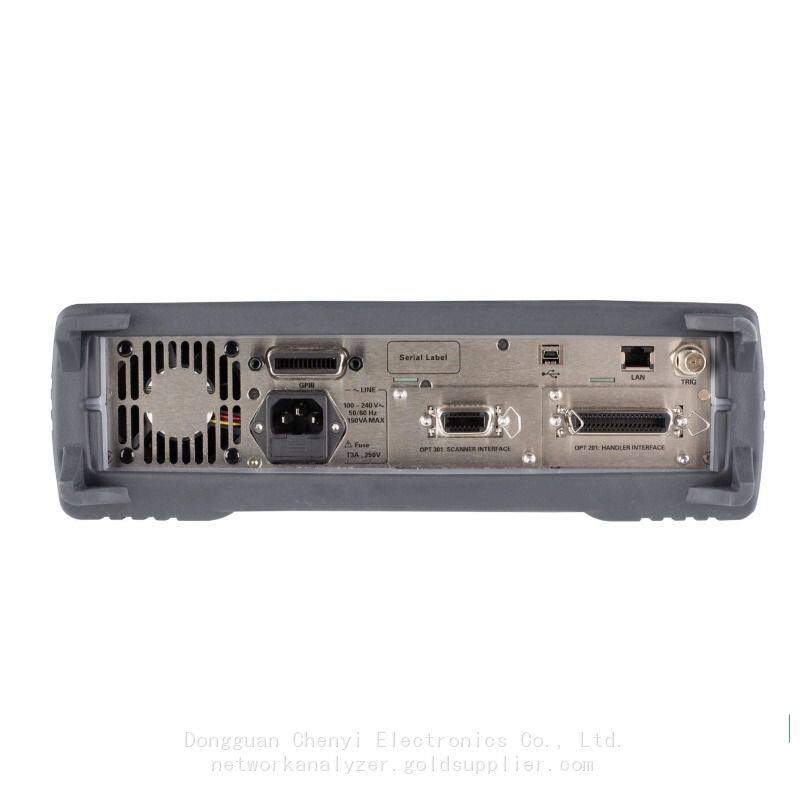

▶Универсальное подключение к ПК (LAN, USB и GPIB)

Прецизионный LCR-метр Keysight E4980B сочетает в себе точность, скорость и универсальность для широкого спектра измерений компонентов. E4980B является важным инструментом для общей разработки и производственного тестирования компонентов и материалов, обеспечивая высокую скорость и качество измерений как на низких, так и на высоких импедансах.

Универсальное подключение к ПК по LAN, USB и GPIB повышает производительность в области проектирования и тестирования. Для измерений материалов комплектация E4980B с набором для измерения материалов Keysight N1500A-005/006 упрощает процесс измерения от настройки приспособления до создания отчета.

Параметры измерения

▶Cp-D, Cp-Q, Cp-G, Cp-Rp

▶Cs-D, Cs-Q, Cs-Rs

▶Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc

▶Ls-D, Ls-Q, Ls-Rs, Ls-Rdc

▶R-X

▶Z-θd, Z-θr

▶G-B

▶Y- θd, Y-θr

▶Vdc-Idc 1

Определения

▶Cp     Емкость, измеренная с использованием модели параллельной эквивалентной цепи

▶Cs      Емкость, измеренная с использованием модели последовательной эквивалентной цепи

▶Lp      Индуктивность, измеренная с использованием модели параллельной эквивалентной цепи

▶Ls       Индуктивность, измеренная с использованием модели последовательной эквивалентной цепи

▶D        Коэффициент рассеяния

▶Q       Коэффициент качества (обратное значение D)

▶G       Эквивалентная параллельная проводимость, измеренная с использованием параллельно-эквивалентной схемы

▶Rp     Эквивалентное параллельное сопротивление, измеренное с использованием параллельно-эквивалентной схемы

▶Rs      Эквивалентное последовательное сопротивление, измеренное с использованием последовательно-эквивалентной схемы

▶Rdc   Постоянное электрическое сопротивление

▶R       Сопротивление

▶X       Реактивное сопротивление

▶Z       Импеданс

▶Y       Адмиттанс

▶θd     Фазовый угол импеданса/адмиттанса (градусы)

▶θr      Фазовый угол импеданса/адмиттанса (радианы)

▶B       Сусцептанс

▶Vdc   Постоянное электрическое напряжение

▶Idc    Постоянный электрический ток

Функция измерения отклонения: Отклонение от эталонного значения и процент отклонения от эталонного значения могут быть выведены в качестве результата.

Эквивалентные схемы для измерения: Параллельная, Последовательная

Выбор диапазона импеданса: Авто (режим автоматического диапазона), Ручной (режим фиксированного диапазона)

Режим триггера: Внутренний триггер (INT), Ручной триггер (MAN), Внешний триггер (EXT), Триггер GPIB (BUS)

E4980B         :  20 Hz to 2 MHz

E4980BL-102：20 Hz to 1 MHz

E4980BL-052：20 Hz to 500 kHz

E4980BL-032：20 Hz to 300 kHz

E4980B  -001：2 MHz With 40V Bias Source

Предоставляет наилучшее сочетание точности, скорости и универсальности для широкого спектра измерений компонентов

Основные характеристики

Частота

▶20 Hz to 2 MHz, с четырехзначным разрешением в любом диапазоне

Базовая точность

▶0.05% базовая точность с точной повторяемостью измерений при низком и высоком импедансе

DC смещение

▶Улучшение DC смещения (Keysight Option 001)

Более много функций

▶20 В эффективного значения тестовый сигнал (Keysight Option 001)

▶Быстрые измерения за 5,6 мс

▶Сканирование списка измерений на 201 точку

▶Многофункциональное подключение к ПК (LAN, USB и GPIB)

Прецизионный измеритель LCR Keysight E4980B сочетает в себе точность, скорость и многофункциональность для широкого спектра измерений компонентов. E4980B - это важный инструмент для общего исследования и разработки, а также для производственных испытаний компонентов и материалов, обеспечивающий быструю скорость измерений и высокую производительность как в области низкого, так и высокого импеданса.

Многофункциональное подключение к ПК по LAN, USB и GPIB повышает производительность в области проектирования и тестирования. Для измерений материалов E4980B в сочетании с набором для измерения материалов Keysight N1500A - 005/006 упрощает процесс измерения от настройки приспособления до создания отчета.

Параметры измерения

▶Cp - D, Cp - Q, Cp - G, Cp - Rp

▶Cs - D, Cs - Q, Cs - Rs

▶Lp - D, Lp - Q, Lp - G, Lp - Rp, Lp - Rdc

▶Ls - D, Ls - Q, Ls - Rs, Ls - Rdc

▶R-X

▶Z-θd, Z-θr

▶G-B

▶Y- θd, Y-θr

▶Vdc-Idc 1

Определения

▶Cp      Емкость, измеренная с использованием параллельной эквивалентной схемы

▶Cs       Емкость, измеренная с использованием серийной эквивалентной схемы

▶Lp       Индуктивность, измеренная с использованием параллельной эквивалентной схемы

▶Ls        Индуктивность, измеренная с использованием серийной эквивалентной схемы

▶D         Фактор рассеяния

▶Q        Коэффициент качества (обратное значение D)

▶G        Эквивалентное параллельное сопротивление, измеренное с использованием параллельной эквивалентной схемы

▶Rp      Эквивалентное параллельное сопротивление, измеренное с использованием параллельной эквивалентной схемы

▶Rs       Эквивалентное последовательное сопротивление, измеренное с использованием серийной эквивалентной схемы

▶Rdc    Постоянное электрическое сопротивление

▶R       Сопротивление

▶X       Реактивное сопротивление

▶Z       Импеданс

▶Y       Проводимость

▶θd     Фазовый угол импеданса/проводимости (градусы)

▶θr      Фазовый угол импеданса/проводимости (радианы)

▶B       Реактивная проводимость

▶Vdc   Прямое напряжение

▶Idc    Прямой ток

Функция измерения отклонения: Отклонение от эталонного значения и процент отклонения от эталонного значения могут быть выведены в качестве результата.

Эквивалентные схемы измерения: Параллельная, Последовательная

Выбор диапазона импеданса: Авто (автоматический режим диапазона), ручной (режим фиксированного диапазона)

Режим триггера: Внутренний триггер (INT), ручной триггер (MAN), внешний триггер (EXT), GPIB триггер (BUS)
