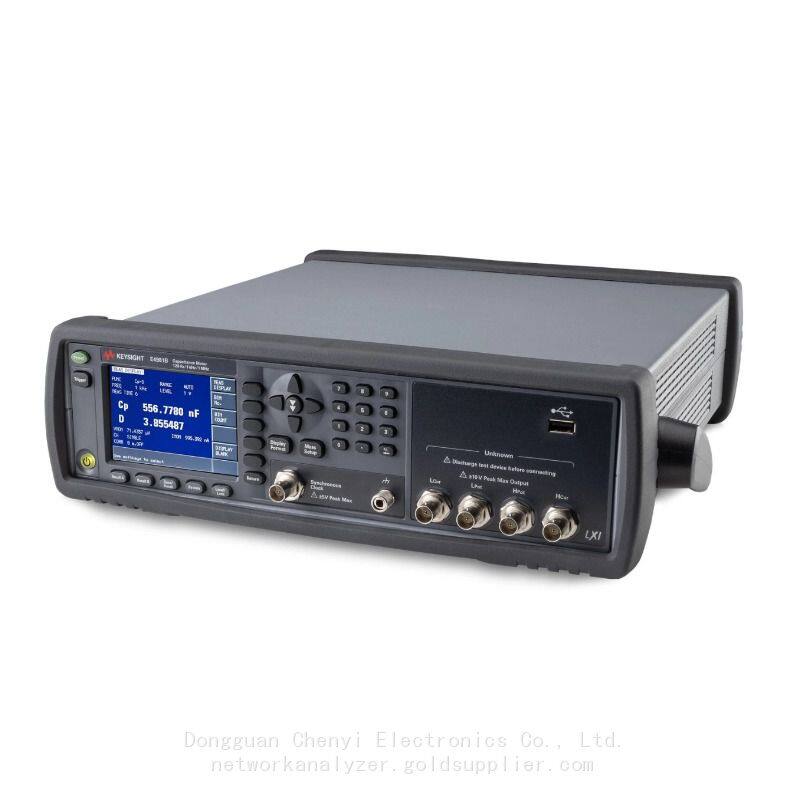

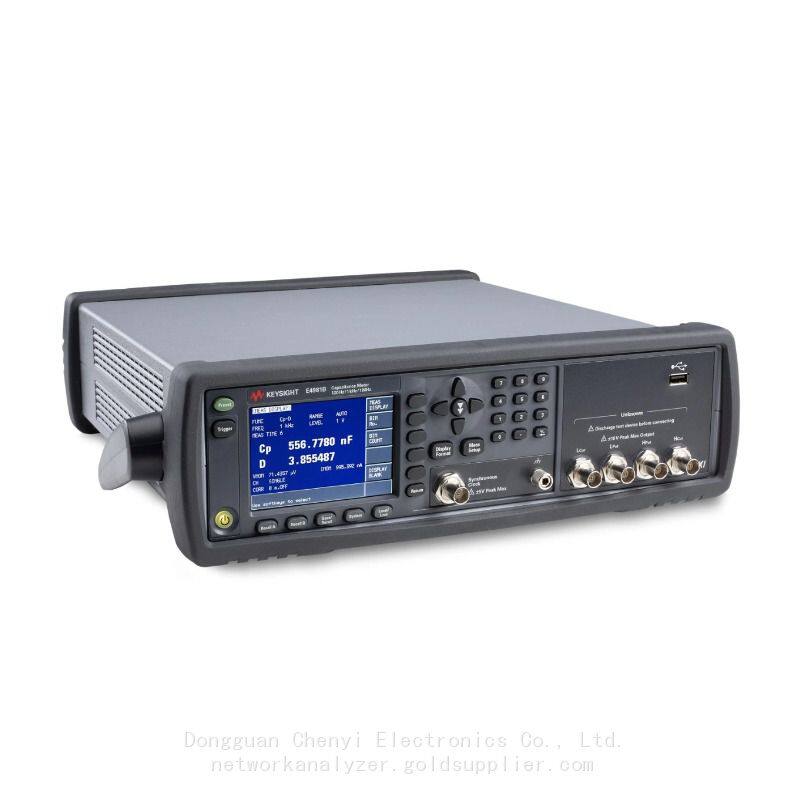

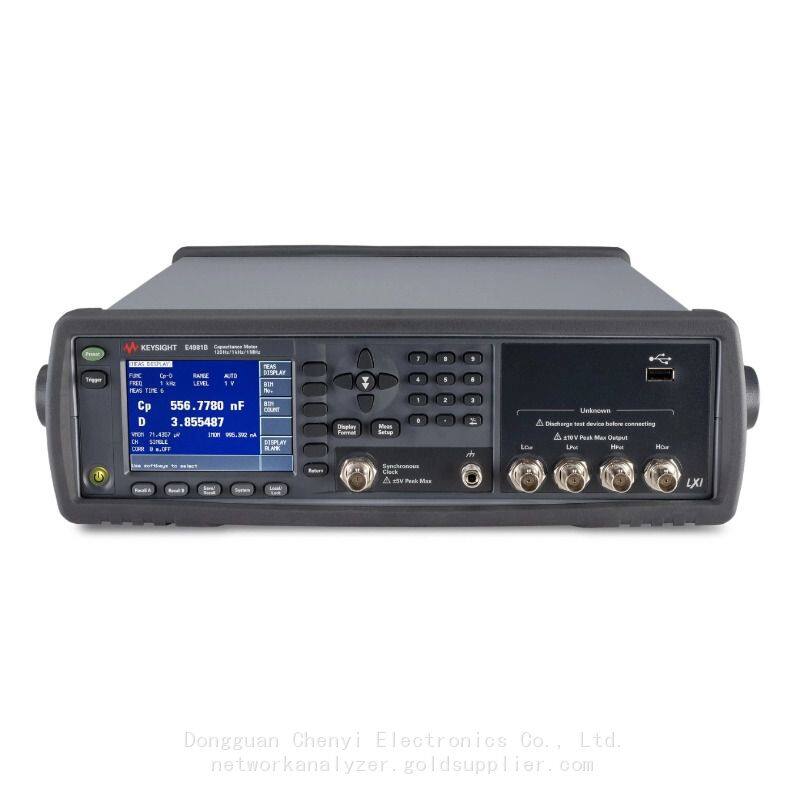

Keysight E4981B Измеритель емкости, 120 Гц 1 кГц 1 МГц
Keysight E4981B Измеритель емкости, 120 Гц 1 кГц 1 МГц
Основные характеристики
Новый стандарт для испытаний производства керамических конденсаторов
Измеритель емкости E4981B компании Keysight Technologies, Inc. обеспечивает наилучшую производительность при испытаниях производства керамических конденсаторов. Предоставляя высокую скорость измерения и выдающуюся точность, E4981B стал новым стандартом в отрасли.
Время измерения
▶Высокоскоростное измерение: 2,3 мс (1 МГц), 3,0 мс (1 кГц), 11,0 мс (120 Гц)
Базовая точность
▶Точное тестирование C-D: 0,05%, 0,0005 (спецификация), 0,042%, 0,0003 (типичное значение)
Дополнительные функции
▶Сортировка по 9 группам
▶Коррекция по 256 каналам
▶Совместимость с командами SCPI и интерфейсами Handler/Scanner с моделями 4268A, 4288A и E4981A
▶Компенсация уровня тестового сигнала для испытаний керамических конденсаторов с высоким значением емкости

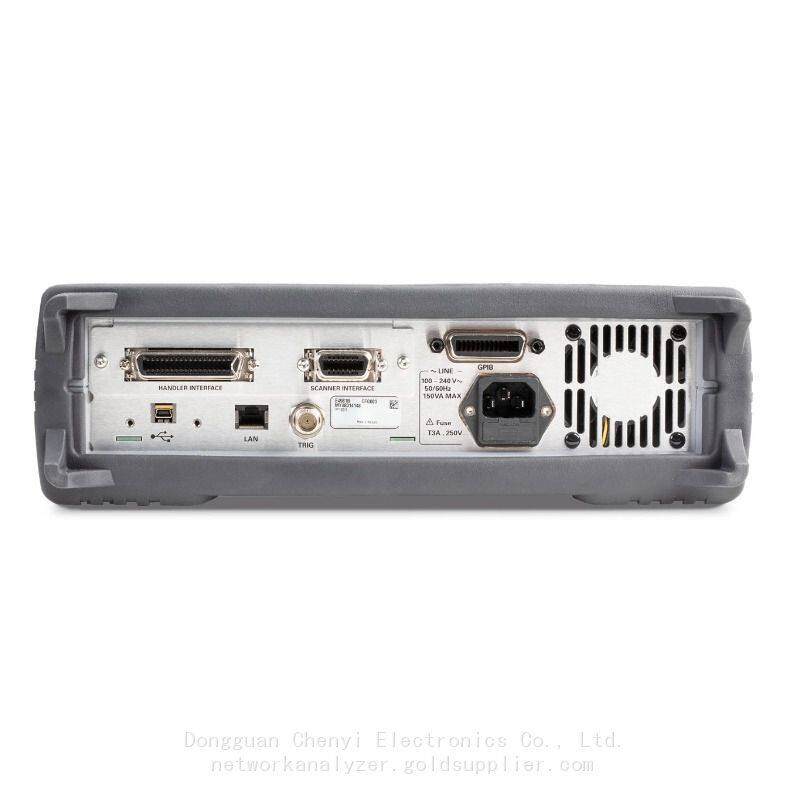

▶Многофункциональное подключение к ПК (LAN, USB и GPIB)
【Полное решение, которое заменяет 4268A, 4288A и E4981A
▶Быстрая скорость измерения - 2.3 мс (от триггера до конца измерения при 1 МГц)
▶Точные и повторяемые измерения, даже малую емкость можно измерить
▶Широкий диапазон измерений от малой до большой емкости от 0 Ф до 2.0 мФ
0 Ф до 1.5 нФ/1 МГц
68 пФ до 200 нФ/1 кГц
6.8 нФ до 2 мФ/120 Гц
▶Совместимость с 4268A, 4288A и E4981A
Команды SCPI
Интерфейс Handler
Интерфейс Scanner
▶Расширенные функции для производственных тестов
Улучшенное обнаружение неисправности контакта
Синхронный источник
Сдвиг частоты (±1%, ±2%) при 1 МГц
Быстрее передача данных
Пример расчета точности измерения
В этом разделе описан пример расчета точности измерения для каждого измерения
】,Параметр, предполагая следующие условия измерения.
Образец
▶Частота измеряемого сигнала: 1 кГц
▶Уровень измеряемого сигнала: 0,5 В
▶Диапазон измерения: 10 нФ
▶Режим времени измерения: N = 1
▶Температура окружающей среды: 28 °C
Метр емкости E4981B обеспечивает высокую скорость и надежные измерения при тестировании керамических конденсаторов на производственных линиях. E4981B позволяет измерять емкости от малых до больших значений с высокой точностью. Метр емкости E4981B способствует увеличению пропускной способности тестирования при одновременном обеспечении высокого качества компонентов при тестировании керамических конденсаторов.
