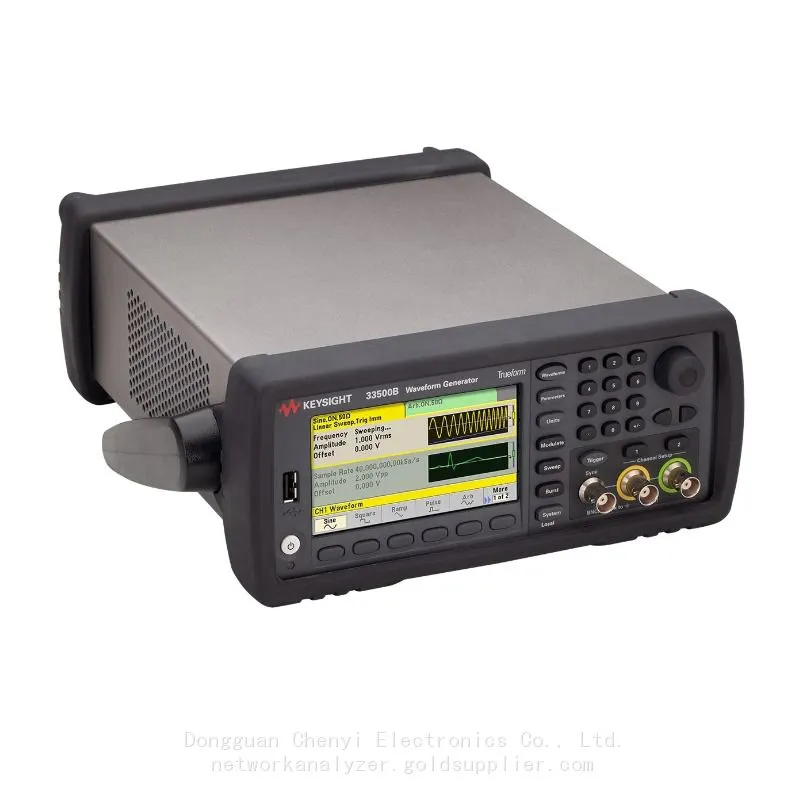

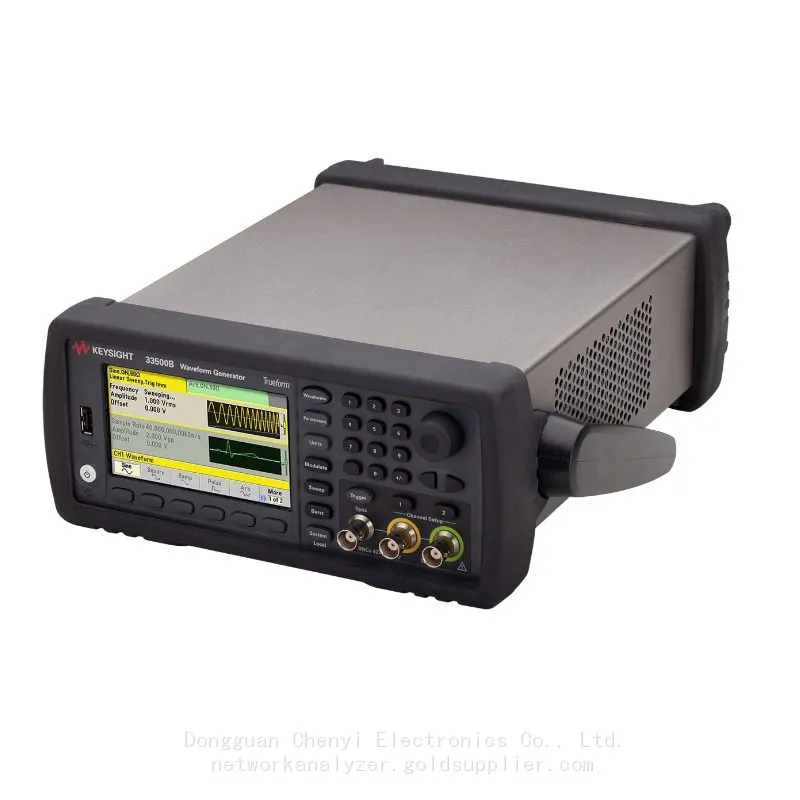

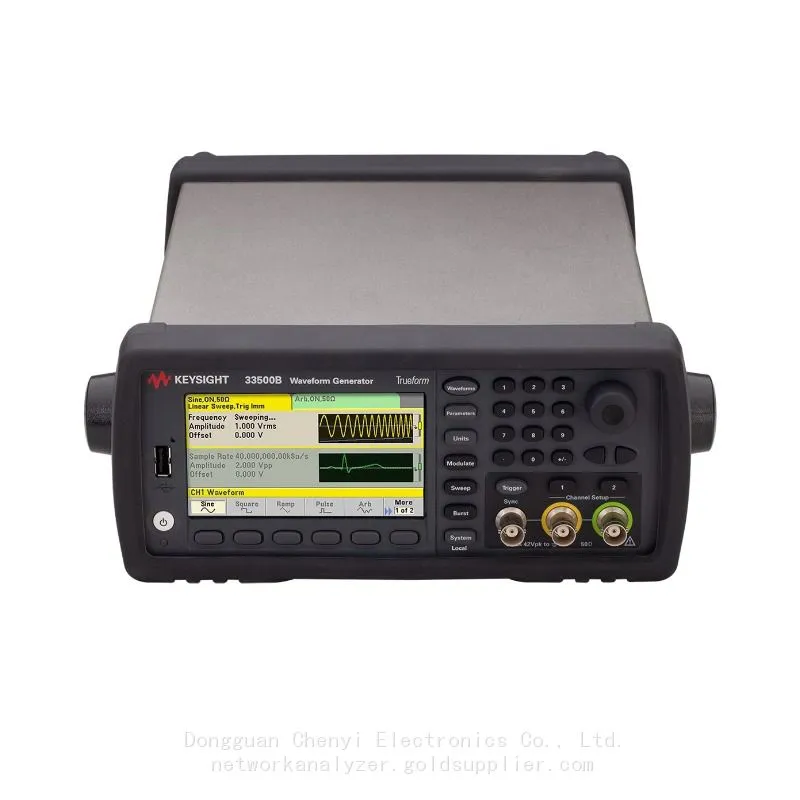

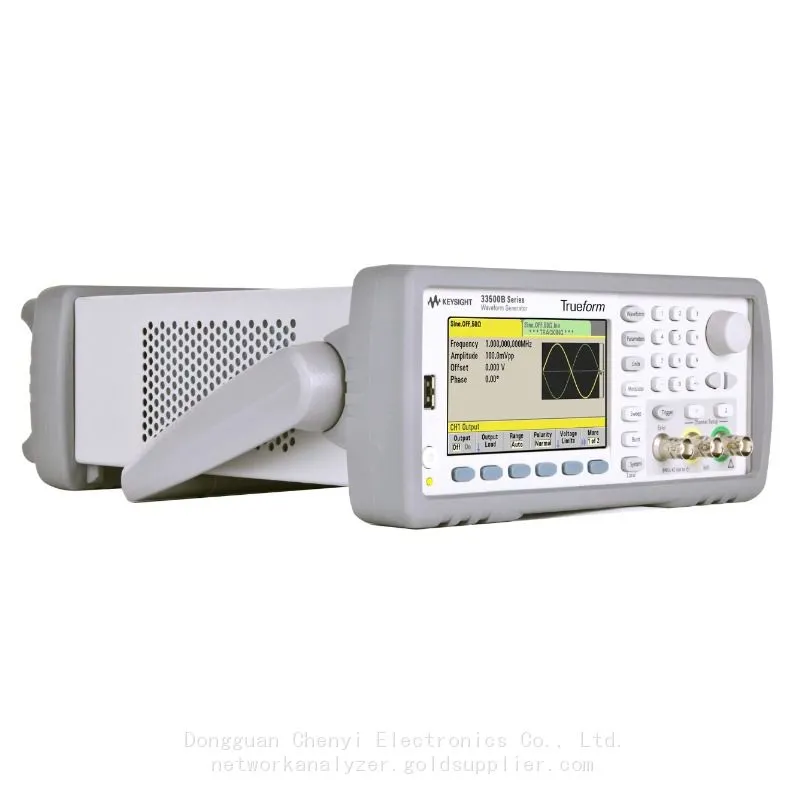

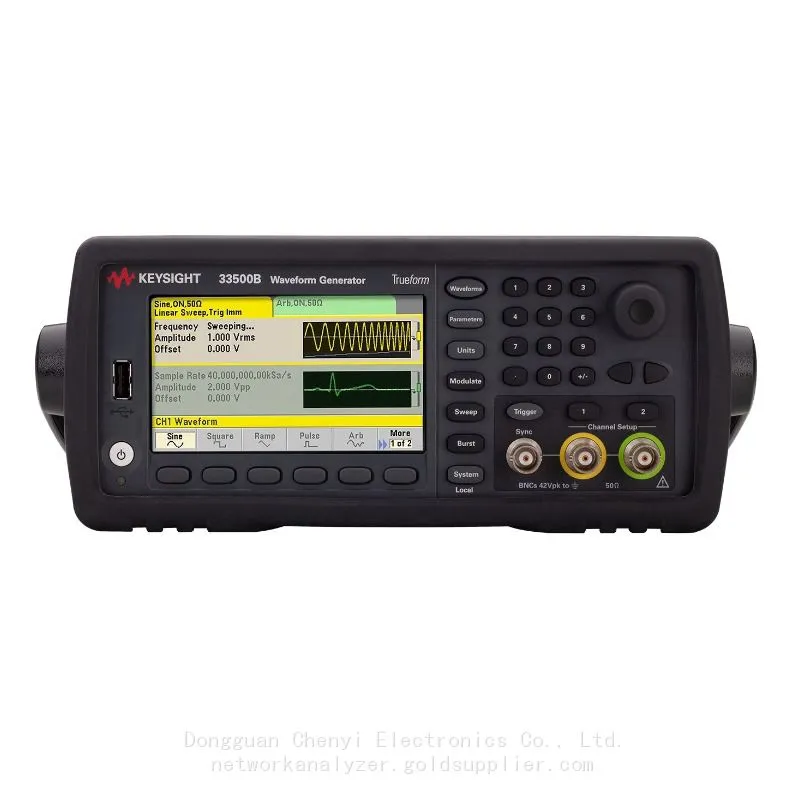

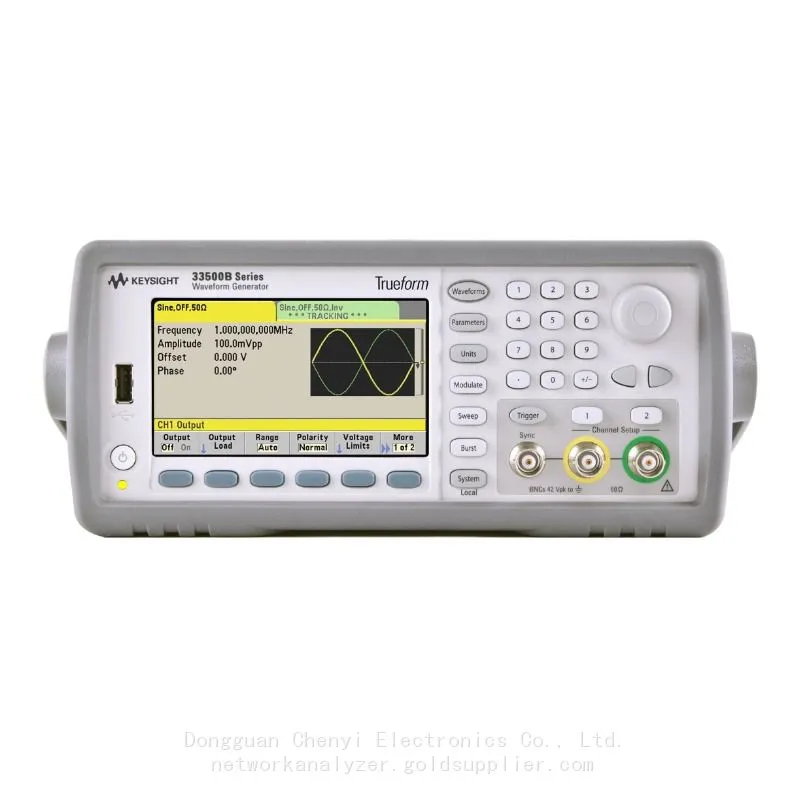

Генератор сигналов 33511B оснащен эксклюзивной технологией Trueform компании Keysight, которая предоставляет

безупречные возможности для генерации полного спектра сигналов для самых требовательных измерений.

Основные характеристики

Эксклюзивная технология Trueform

▶Безупречные возможности для генерации полного спектра сигналов для самых требовательных измерений

▶Синусоидальные волны с в 5 раз меньшим гармоническим искажением для более чистых сигналов

▶Импульсы до 20 МГц с в 10 раз меньшим дрейфом для более точного временного синхронирования

▶Необязательная возможность поочерёдного формирования произвольных сигналов для более точного представления

   пользовательских сигналов

Особенности прибора

▶Частота дискретизации 160 MSa/s для более высокого временного разрешения произвольных сигналов

▶Разрешение 16 бит с амплитудой от 1 мВpp до 10 Вpp для большей точности амплитуды

▶Стандартное память для сигналов 1 MSa/канал, опционально 16 MSa/канал для самых длинных сигналов

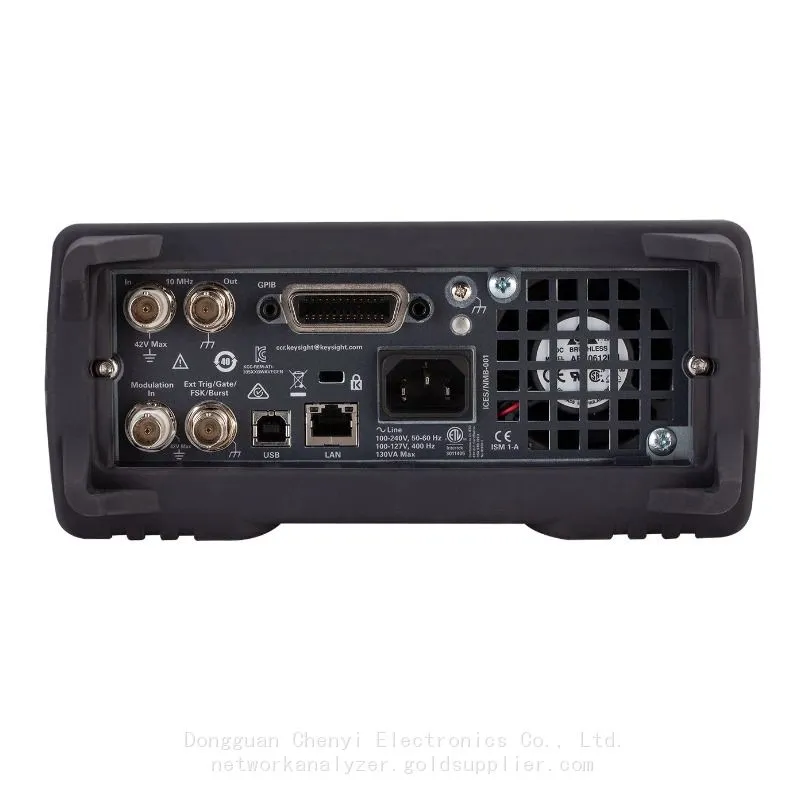

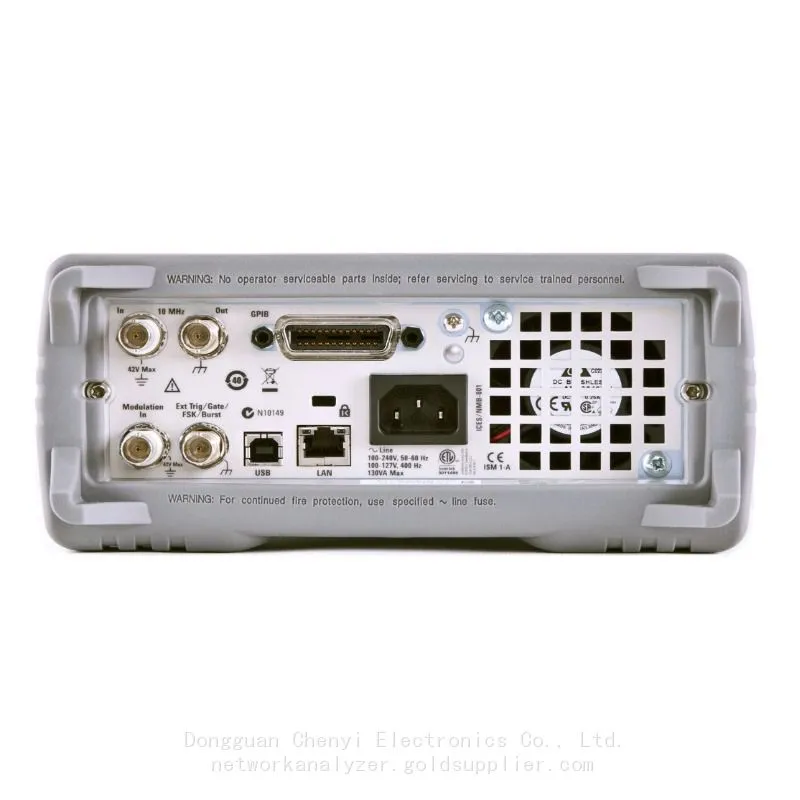

▶USB, LAN (LXI-C), GPIB в качестве стандарта для быстрого и простого подключения к ПК или сети

Создание и редактирование сигналов

▶Создайте сигнал с помощью встроенного редактора на передней панели

▶Снимите сигнал с осциллографа и загрузите его в генератор

▶Создайте сигнал в MATLAB, Microsoft® Excel и т.д. и загрузите его в генератор

▶Бесплатно загрузите приложение BenchVue Basic для управления вашими приборами.

Сигнальные генераторы Keysight 33500B Series с эксклюзивной технологией генерации сигналов Trueform предлагают больше возможностей,

 точности и гибкости, чем генераторы DDS предыдущего поколения. Легко создавайте весь спектр сигналов, которые вам нужны.

 устройствами с уверенностью, что генератор сигналов выводит ожидаемые вами сигналы.

33511B можно легко обновить до 30 МГц по мере изменения ваших потребностей.

Примечание: одноканальные генераторы нельзя обновить до двухканальных генераторов.

Модуляция и встроенные формы волн

Встроено 17 произвольных форм волн, включая стандартные формы волн, такие как синус, прямоугольник, линейный скольжение, PRBS и Гауссовский

Шум. А также специальные формы волн: Кардиак, Гаверсинус и Лоренц. Встроенные модуляции включают AM, FM,

PM, FSK и PWM.

Возможность суммирования и комбинирования форм волн

Добавляйте шум к вашему сигналу для тестирования запасов и искажений, используя только один канал. Вы можете создавать двухтономные

многочастотные сигналы без двухканального генератора, что означает, что вы можете сохранить свой бюджет для других

тестовых потребностей. На двухканальной модели вы можете суммировать и комбинировать до четырех сигналов.

Интегральность сигнала: вывод сигналов, которые вы ожидаете

Если ваш генератор вводит ложные сигналы или гармоники, вам будет трудно создать надежные проекты.

Для успешного выполнения задач вам нужно тестировать с использованием чистых, точных, низкошумных сигналов. Генераторы функций/произвольных форм сигналов Keysight Trueform

предоставляют наивысшую точность сигнала, так что вы можете генерировать именно те формы сигналов, которые вам нужны для самых сложных

измерений. Вы можете быть уверены, что в своих измерениях вы видите характеристики своего проекта, а не

своего генератора форм сигналов.

Минимальный джиттер

С джиттером, достигающим 1 пс, генераторы функций/произвольных форм сигналов Trueform обеспечивают исключительную стабильность фронтов. Вы

даже можете использовать их в качестве системных часов для синхронизации и запуска других приборов. Благодаря более низкому уровню джиттера

вы можете более точно позиционировать фронты, что помогает вам уменьшить ошибки времени в проекте схемы.

Минимальное гармоническое искажение

С общим гармоническим искажением всего 0,03% генераторы формы сигнала Trueform обеспечивают вплоть до 5-кратно более высокую точность, чем другие генераторы.

 Чистые, свободные от помех сигналы не вносят шум или искажения. В ваших измерениях видите характеристики вашего проекта, а не генератора формы сигнала.

in your measurements.

Trueform Arbs: Генерация полного спектра сигналов для самых требовательных задач

Генераторы функций/произвольных форм сигнала Trueform используют технологию, которая воспроизводит каждую точку вашего сигнала именно так, как вы ее спроектировали.

Это означает, что для проверки надежности вашего проекта вы можете создать конкретный сигнал с шумом, перерегулировками, пиками и пропаданиями именно там, где вам это нужно.

Без наложения спектров

Определите любую форму и длину сигнала с помощью функции генерации произвольных форм сигналов Trueform. Воспроизводите свои сигналы в точности как определено, с вашей точной частотой дискретизации, не опасаясь пропустить короткосрочные аномалии, которые важны для проверки надежности устройства.

Стандартная глубокая память

Если вы хотите протестировать свой дизайн с длинными, сложными сигналами с различными аномалиями, вы должны убедиться,

что у вашего генератора сигналов есть достаточная память. Серии 33500B и 33600A поставляются в стандартной комплектации с глубокой памятью на 1 М сэмплов и 4 М сэмплов соответственно. Типичные генераторы на основе DDS предлагают лишь доли такой емкости. В

добавок к этому, доступны варианты с более высокой памятью до 64 М сэмплов для обработки самых сложных сигналов.

Генератор импульсов с быстрыми фронтами

Создавайте импульсы до 100 МГц с функцией Trueform / произвольными генераторами сигналов. Большинство генераторов на основе DDS

предлагают уменьшенную полосу пропускания при генерации импульсов. Генераторы сигналов Trueform создают более высокое содержание гармоник,

что позволяет осуществлять быстрые переходы. Как и специальный генератор импульсов, времена фронтов могут быть установлены независимо до 2,9 нс,

что в два раза быстрее, чем у типичного генератора функций.

Сопряжение каналов с возможностью генерации базового полосы

Сопряжение каналов упрощает работу двухканального генератора функций. Оба канала могут быть управляемы

с помощью одного параметра для фазы, амплитуды или частоты, что делает простым создание дифференциальных или отслеживающих

сигналов. Кроме того, генерация IQ-сигналов теперь стала проще с помощью IQ Baseband Signal Player для

генераторов функций Trueform / произвольных форм сигналов.

IQ Baseband Signal Player настраивает и управляет обоими каналами, как если бы они были одним каналом.

Он также поддерживает фазу каждого канала в номинальном IQ-диапазоне. Быстро переходите от моделирования к генерации сигналов, чтобы

 протестировать ваш RF-компонент или проект системы.

Выберите нужные вам функции сейчас, а затем легко обновите их, когда ваши потребности изменятся

При покупке большинства генераторов форм сигналов вы получаете то, за что платите. Однако, с

Генераторы функций/произвольных сигналов серий 33500B и 33600A. Предлагается выбор из четырех различных моделей.

Таким образом, вы можете приобрести необходимую вам функциональность сейчас и легко обновить ее позже, когда потребности вашего проекта изменятся. Ваше

инвестирование в тестовое оборудование остается защищенным. Если вам нужна более объемная память для генерации более сложных сигналов, вы можете

легко добавить эту функциональность позднее с помощью программного обновления. При этом добавление функциональности не повлечет за собой дополнительных затрат.
