Keysight 33512B Генератор сигналов, 20 МГц, 2-канальный с произвольными сигналами

Keysight 33512B Генератор сигналов, 20 МГц, 2 канала с Arb

Keysight 33522B Генератор сигналов, 30 МГц, 2 канала с Arb

Keysight 33521B Генератор сигналов, 30 МГц, 1 канал с Arb

Keysight 33520B Генератор сигналов, 30 МГц, 2 канала

Keysight 33519B Генератор сигналов, 30 МГц, 1 канал

Keysight 33512B Генератор сигналов, 20 МГц, 2 канала с Arb

Keysight 35511B Генератор сигналов, 20 МГц, 1 канал с Arb

Keysight 33510B Генератор сигналов, 20 МГц, 2 канала

Keysight 33509B Генератор сигналов, 20 МГц, 1 канал

Keysight 33622A Генератор сигналов, 120 МГц, 2 канала

Keysight 33621A Генератор сигналов, 120 МГц, 1 канал

Keysight 33611A Генератор сигналов, 80 МГц, 1 канал

Keysight 33612A Генератор сигналов, 80 МГц, 2 канала

Keysight EDU33212A Генератор сигналов, 20 МГц, 2 канала

Keysight EDU33211A  Генератор сигналов, 20 МГц, 1 канал

Keysight FG33531A     Генератор сигналов, 100 МГц, одноканальный

Keysight FG33532A     Генератор сигналов, 100 МГц, двухканальный

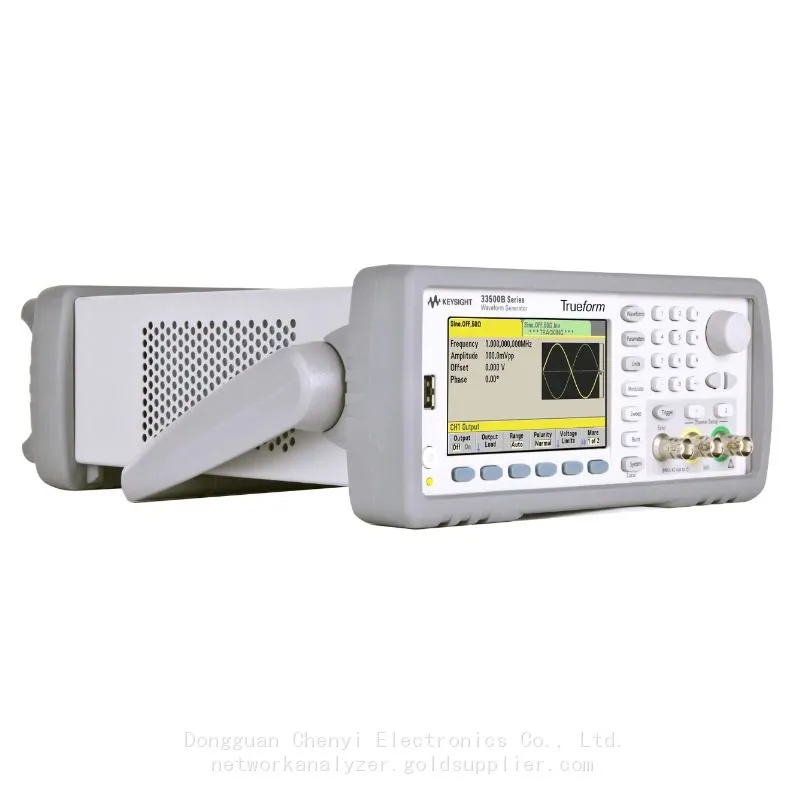

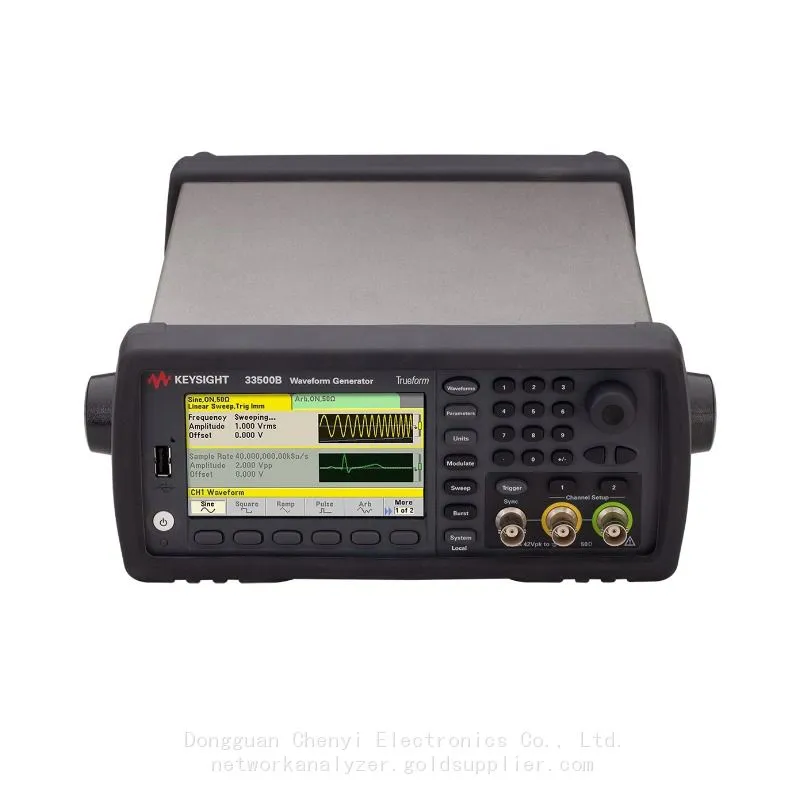

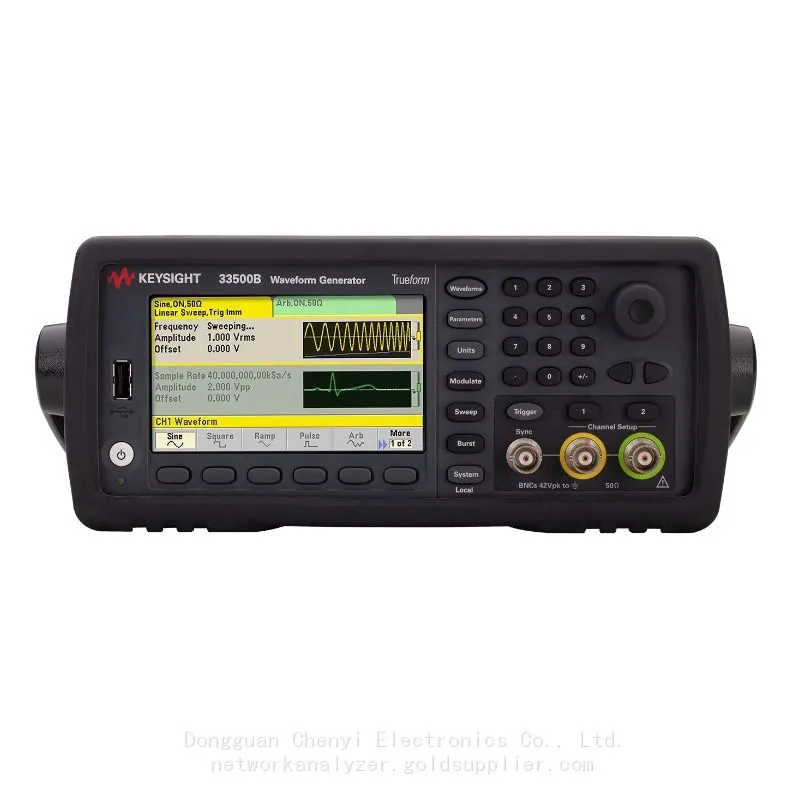

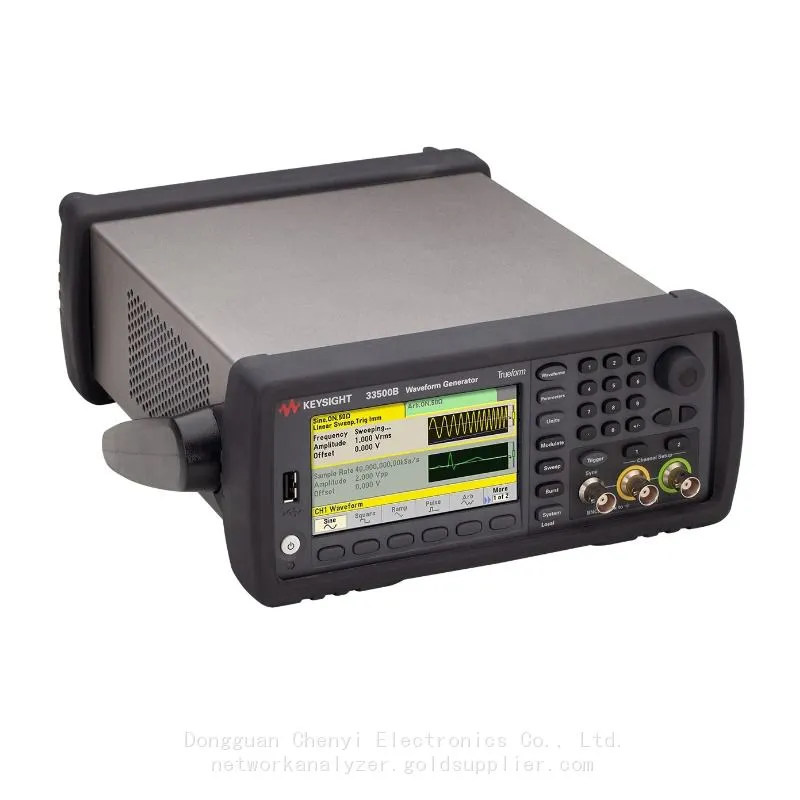

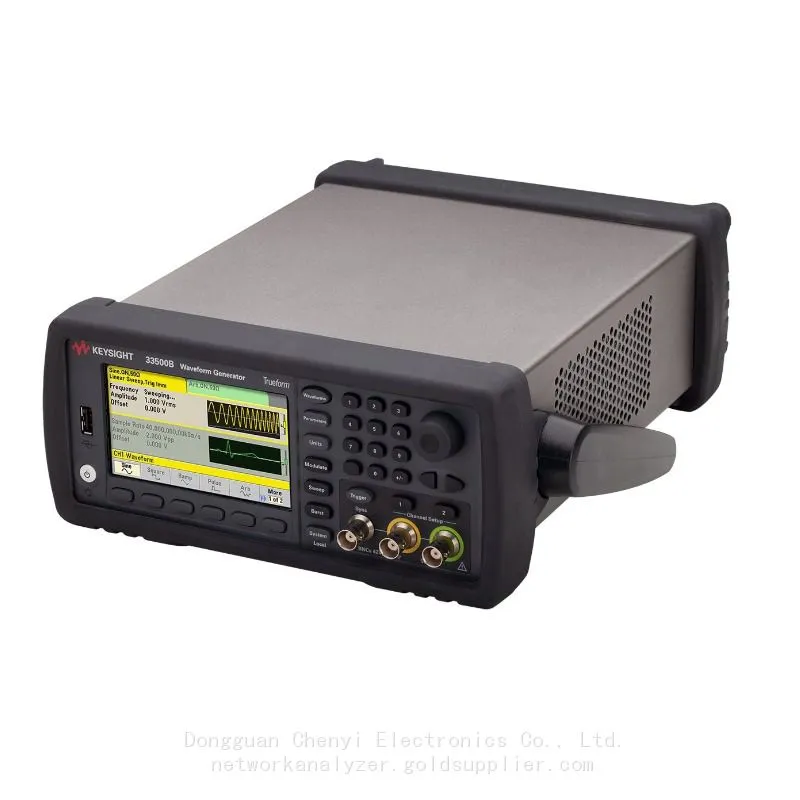

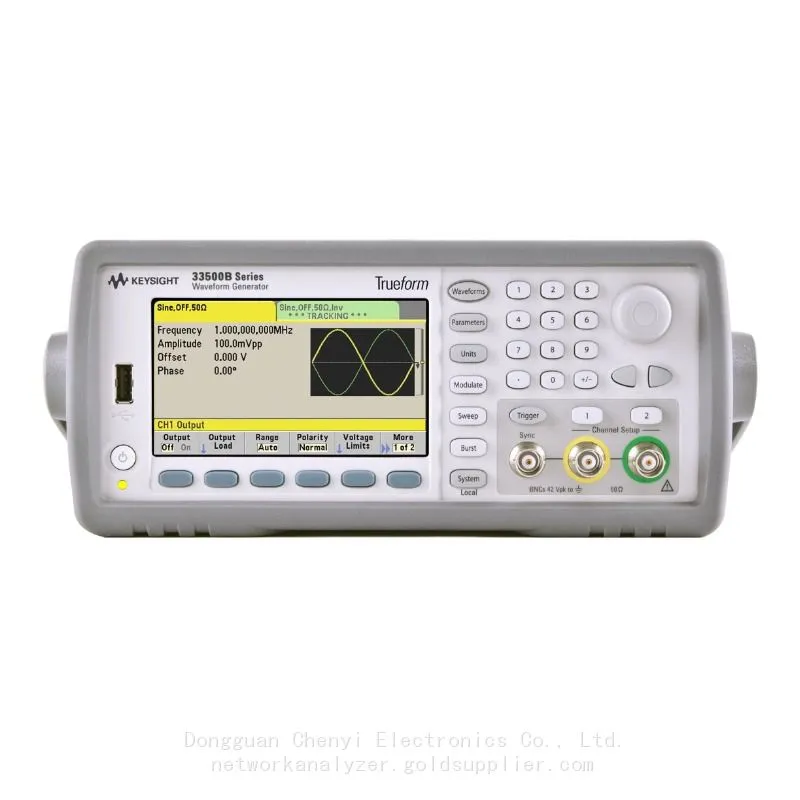

Модель 33512B оснащена уникальной технологией Trueform от Keysight, которая предлагает неравненные возможности для

генерирования полного спектра сигналов для ваших самых требовательных измерений.

Основные преимущества

Уникальная технология Trueform

▶Неравненные возможности для генерации полного спектра сигналов для ваших самых требовательных измерений

▶Синусоидальные волны с в 5 раз меньшим гармоническим искажением для более чистых сигналов

▶Импульсы до 20 МГц с в 10 раз меньшим дрейфом для более точного синхронирования

▶Необязательная возможность по точке точке произвольной формы сигнала с последовательностью для более точного представления

  пользовательских сигналов

Особенности прибора

▶Частота дискретизации 160 MSa/s для более высокого временного разрешения произвольных форм сигналов

▶Разрешение 16 бит с амплитудой от 1 мВpp до 10 Вpp для большей точности амплитуды

▶Стандартное память формы сигнала 1 MSa/канал, опционально 16 MSa/канал для самых длинных форм сигналов

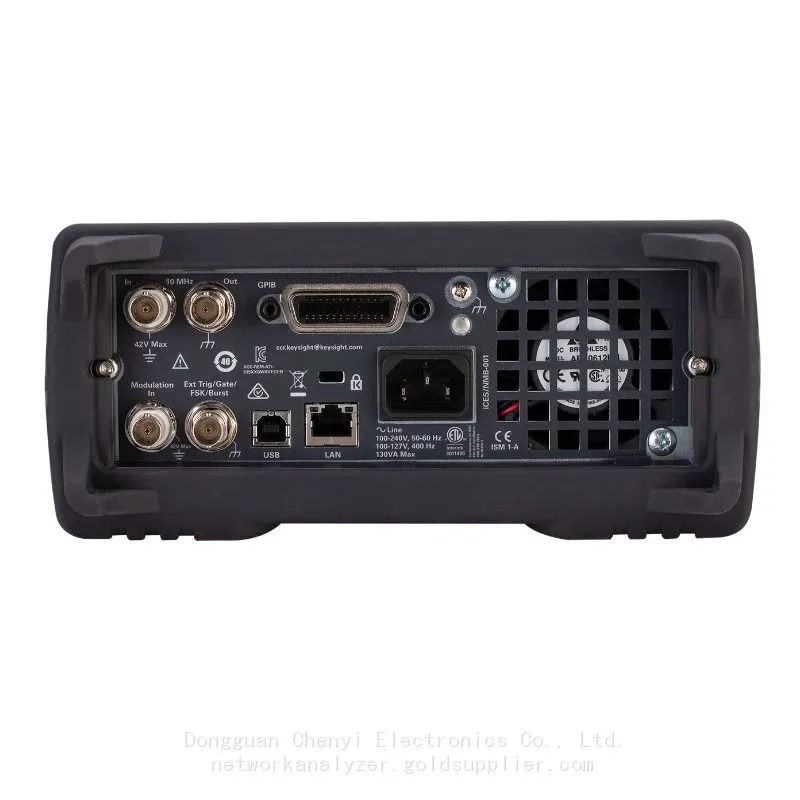

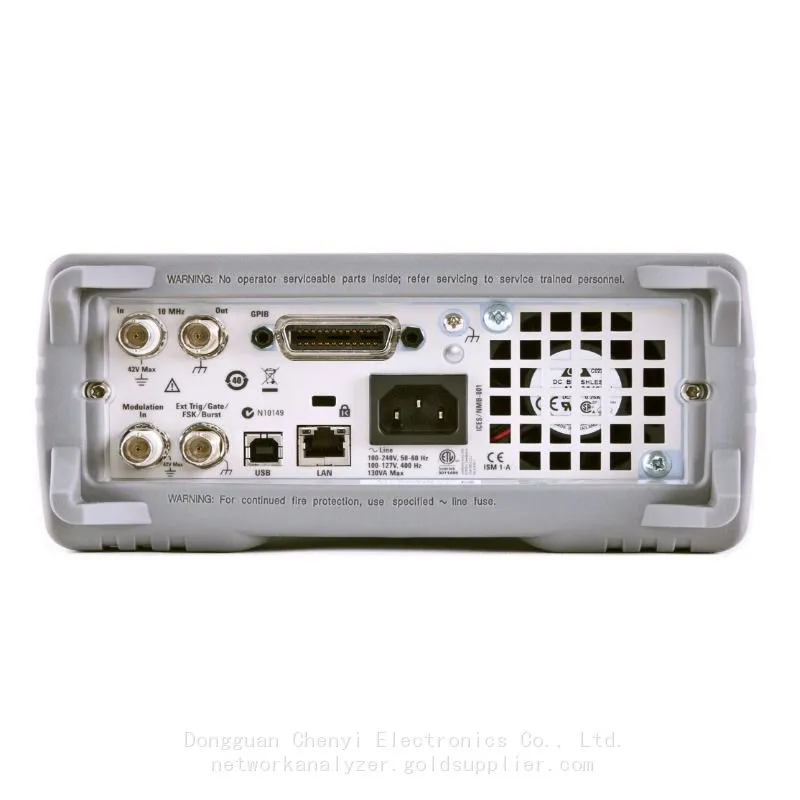

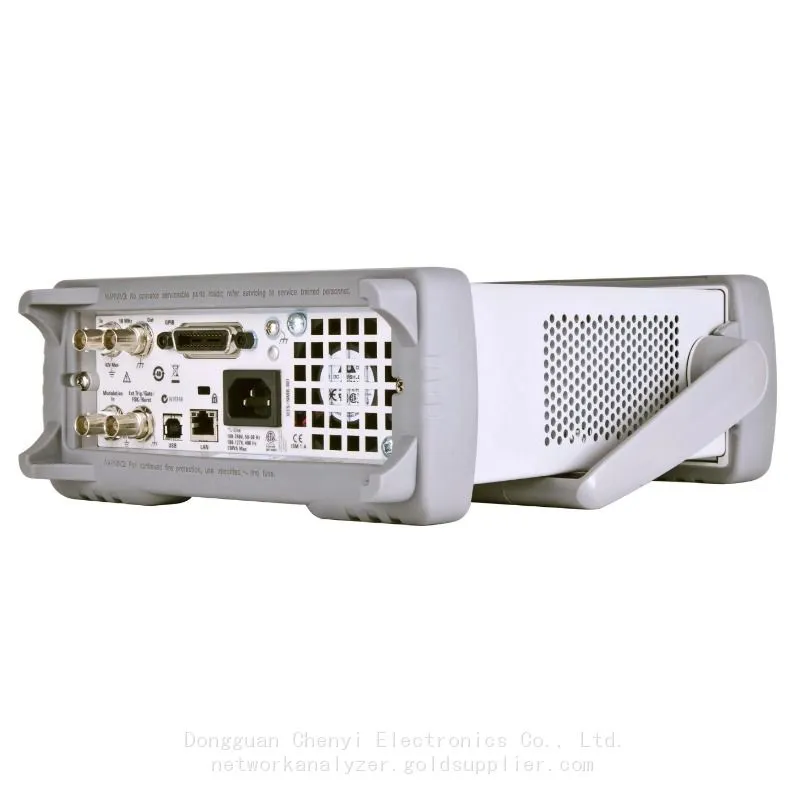

▶Стандартные интерфейсы USB, LAN (LXI - C), GPIB для быстрого и простого подключения к ПК или сети

Создание и редактирование форм сигналов

▶Создайте форму сигнала с передней панели с использованием встроенного редактора

▶Снимите форму сигнала с осциллографа и загрузите ее в генератор

▶Создайте форму сигнала в MATLAB, Microsoft® Excel и т.д. и загрузите ее в генератор

▶Бесплатно загрузите приложение BenchVue Basic для управления своими приборами

Генераторы форм сигналов Keysight 33500B Series с эксклюзивной технологией генерации сигналов Trueform предлагают больше возможностей,

точности и гибкости, чем генераторы DDS предыдущего поколения. Легко сгенерируйте весь спектр сигналов, которые вам нужны для вашего

устройствами с уверенностью, что генератор сигналов выводит сигналы, которые вы ожидаете.

Модель 33512B может быть легко обновлена до 30 МГц по мере изменения ваших потребностей.

Модуляция и встроенные формы сигналов

Встроено 17 произвольных форм сигналов, включая стандартные формы, такие как синусоида, прямоугольный импульс, треугольный сигнал, PRBS и Гауссовский

шум. А также специальные формы сигналов: кардиакальный, гаверсинус и Лоренц. Встроенные виды модуляции включают АМ, ФМ,

ФМ, ЧМ и ШИМ.

Возможность суммирования и комбинирования форм сигналов

Добавляйте шум к вашему сигналу для тестирования запаса и искажений, используя только один канал. Вы можете создавать двухчастотные

многочастотные сигналы без двухканального генератора, что означает, что вы можете сохранить свой бюджет для других

тестовых потребностей. В двухканальной модели вы можете суммировать и комбинировать до четырех сигналов.

Интегральность сигнала: вывод сигналов, которые вы ожидаете

Если ваш генератор генерирует ложные сигналы или гармоники, вам будет трудно создать надежные схемы.

Для успешного выполнения задач вам необходимо проводить тесты с использованием чистых, точных и низкошумных сигналов. Генераторы функций / произвольных форм сигналов Keysight Trueform обеспечивают наивысшую точность сигнала, так что вы можете создавать именно те формы сигналов, которые вам нужны для самых сложных

измерений. Вы можете быть уверены, что при измерениях вы наблюдаете характеристики своей схемы, а не

собственные характеристики генератора форм сигналов.

Минимальное джиттер

С джиттером, достигающим всего 1 пс, генераторы функций / произвольных форм сигналов Trueform обеспечивают исключительную стабильность фронтов. Вы

можете даже использовать их в качестве системного тактового генератора для синхронизации и запуска других приборов. Благодаря более низкому уровню джиттера

вы можете более точно позиционировать фронты, что помогает вам уменьшить временные ошибки в проекте схемы.

Минимальное гармоническое искажение

С полной гармонической искажением всего 0,03%, генераторы сигналов Trueform обеспечивают в 5 раз большую точность, чем другие генераторы. Чистые, свободные от помех сигналы не вносят шум или артефакты. В своих измерениях вы видите характеристики вашего проекта, а не генератора сигналов.

Trueform Arbs: Генерация полного спектра сигналов для самых требовательных задач

Генераторы функций/произвольных сигналов Trueform используют технологию, которая воспроизводит каждую точку сигнала точно так, как вы ее спроектировали. Это означает, что для проверки надежности вашего проекта вы можете создать конкретный сигнал с шумом, перерегулировками, пиками и пропаданиями там, где вам это нужно.

Без наложения

С помощью функции генерации произвольных сигналов Trueform вы можете определить любую форму и длину сигнала. Воспроизводите сигналы как определено, с вашей точной частотой дискретизации, не опасаясь пропустить короткосрочные аномалии, которые критически важны для проверки надежности устройства.

Стандартная глубокая память

Если вы хотите протестировать свой дизайн с длинными, сложными сигналами с различными аномалиями, вам нужно убедиться

что у вашего генератора сигналов есть достаточная память. Серии 33500B и 33600A поставляются в комплектации со встроенной глубокой памятью на 1 М отсчетов и 4 М отсчетов

соответственно. Типичные генераторы на основе DDS имеют лишь доли этой емкости. Кроме того,

доступны варианты с более высокой емкостью памяти до 64 М отсчетов для обработки самых сложных сигналов.

Генератор импульсов с быстрыми фронтами

Создавайте импульсы до 100 МГц с помощью генератора произвольных сигналов с функцией Trueform. Большинство генераторов на основе DDS имеют

сниженную полосу пропускания при генерации импульсов. Генераторы сигналов Trueform обеспечивают более высокое содержание гармоник, что позволяет

осуществлять быстрые переходы. Как и специальный генератор импульсов, времена фронтов могут быть установлены независимо до 2,9 нс, что в два раза быстрее

как типичный генератор функций.

Канальная связь с возможностью генерации базового сигнала

Канальная связь упрощает работу двухканального генератора функций. Оба канала могут быть управляемы

с помощью одного параметра для фазы, амплитуды или частоты, что делает простым создание дифференциальных или отслеживающих

сигналов. Кроме того, генерация IQ-сигналов теперь стала проще с помощью IQ Baseband Signal Player для

генераторов функций Trueform / произвольных форм сигналов.

IQ Baseband Signal Player настраивает и управляет обоими каналами, как если бы они были одним каналом.

Он также поддерживает фазу каждого канала в номинальном IQ-диапазоне. Быстро переходите от моделирования к генерации сигнала для тестирования вашего радиочастотного

компонента или системы.

Выберите необходимые вам возможности сейчас, а затем легко обновите их, когда ваши потребности изменятся

В случае большинства генераторов форм сигналов вы получаете то, за что платите при покупке прибора. Однако, с

Генераторы функций/произвольных сигналов серий 33500B и 33600A. Есть четыре разных модели для выбора, так что вы

можете приобрести необходимую вам функциональность сейчас и просто обновить ее позже, когда потребности вашего проекта изменятся. Ваше инвестирование в тестовое оборудование защищено. Если вам нужна более глубокая память для генерации более сложных сигналов, вы можете легко добавить эту функциональность

позже с помощью программных обновлений. И нет дополнительных затрат за добавление функциональности позже.
