Signal Hound VSG25A: Caso de aplicación en escenarios de prueba de radar

Signal Hound VSG25A: Caso de aplicación en escenarios de prueba de radar

Los sistemas de radar, especialmente los radares compactos modernos para aplicaciones automotrices, industriales y de vehículos aéreos no tripulados (UAV), requieren una prueba rigurosa de los componentes clave (como receptores, procesadores de señal y antenas) para garantizar la precisión de detección, el rendimiento de alcance y la capacidad de anti-interferencia. Un fabricante especializado en componentes de radar se enfrentó a desafíos al probar su recién desarrollado receptor de radar automotriz de 24 GHz FMCW (Onda Continua Modulada en Frecuencia): los sistemas de prueba de radar tradicionales eran voluminosos, costosos y carecían de flexibilidad en el ajuste de parámetros de señal, lo que dificultaba simular de manera eficiente diversos escenarios de señal de radar del mundo real. Para abordar estos puntos débiles, el fabricante adoptó el generador de señales vectoriales Signal Hound VSG25A, aprovechando su amplia cobertura de frecuencia, alta fidelidad de señal y integración perfecta con el software Spike para construir una plataforma de prueba de radar flexible y rentable. Este caso detalla cómo el VSG25A soporta la prueba de receptores de radar y optimiza el flujo de trabajo de I+D.

1. Antecedentes y desafíos

El fabricante estaba desarrollando un receptor de radar automotriz FMCW de 24 GHz, que es fundamental para las funciones de los sistemas avanzados de asistencia al conductor (ADAS), como el control de crucero adaptativo y la evitación de colisiones. Durante la fase de pruebas de I+D, el equipo se encontró con tres desafíos clave:

• Necesidad de generación de señales FMCW de alta fidelidad: El radar FMCW se basa en señales de modulación de frecuencia lineal para medir la distancia y la velocidad. El sistema de prueba requirió generar señales FMCW de 24 GHz con alta linealidad, bajo ruido de fase y parámetros de modulación precisos (por ejemplo, ancho de banda, tasa de chirp). Los generadores de señales tradicionales no cubrían la banda de 24 GHz o no podían garantizar la linealidad de las señales FMCW, lo que llevaba a una evaluación inexacta del rendimiento del receptor.

• Dificultad en la simulación de escenarios complejos de radar: El radar automotriz en el mundo real opera en entornos complejos con múltiples objetivos (por ejemplo, otros vehículos, peatones) e interferencias (por ejemplo, otros sistemas de radar, ruido RF ambiental). La configuración de prueba anterior solo podía generar señales de tono único o simples moduladas, lo que hacía imposible simular escenarios de múltiples objetivos e interferencias, que son esenciales para verificar las capacidades de detección de múltiples objetivos y anti-interferencia del receptor.

• Flujo de trabajo de prueba y análisis de datos ineficientes: El equipo de prueba discreto (generador de señales, analizador de espectro y osciloscopio) requiriera configuración manual de parámetros y recopilación de datos. Ajustar los parámetros de la señal FMCW y analizar las señales de salida del receptor tomó mucho tiempo (cada iteración de prueba tomó aproximadamente 20 minutos), lo que ralentizó seriamente la velocidad de iteración de investigación y desarrollo del receptor de radar.

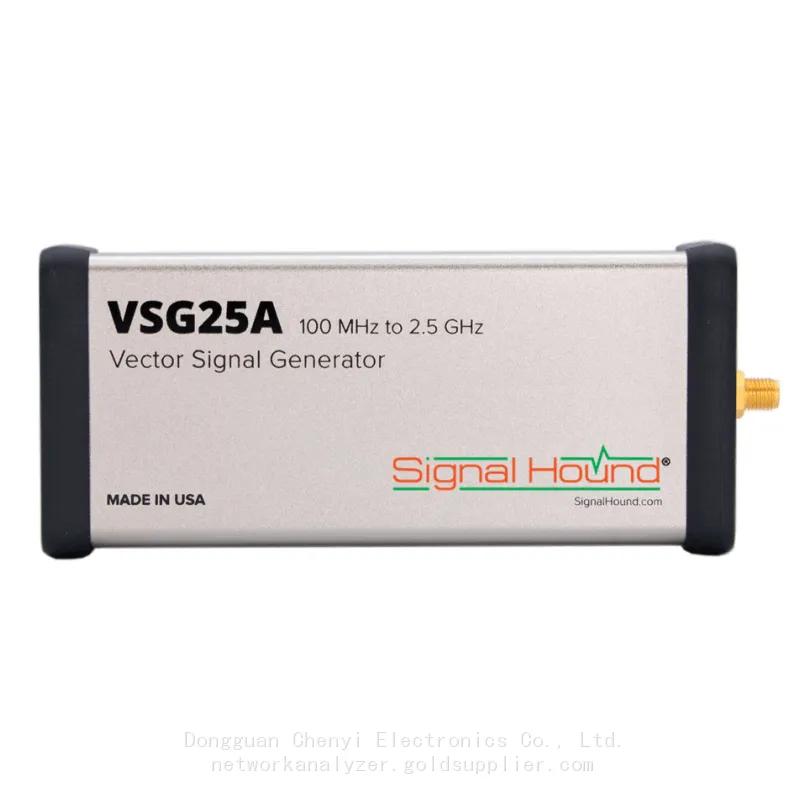

El fabricante necesitaba urgentemente una solución de prueba que pudiera generar señales de radar de alta fidelidad, simular escenarios complejos y optimizar el flujo de trabajo de prueba. Después de una evaluación integral, se seleccionó el generador de señales vectoriales Signal Hound VSG25A (emparejado con el analizador de espectro SA124B) y el software Spike. La cobertura de frecuencia de 9 kHz–25 GHz del VSG25A coincidió perfectamente con la banda de radar de 24 GHz, y su integración con el software Spike permitió el control unificado y el análisis de datos en tiempo real.

2. Diseño de la solución de prueba

El núcleo de la solución es utilizar el VSG25A para generar señales de radar personalizadas (incluidas señales FMCW y señales complejas de múltiples objetivos/interferencias) y aprovechar la integración perfecta con el software Spike para realizar la configuración unificada de señales, la recopilación de datos en tiempo real y el análisis automatizado. La configuración de prueba específica y la lógica de integración son las siguientes:

2.1 Configuración de hardware

El sistema de prueba consta de cuatro componentes principales: el generador de señales vectoriales Signal Hound VSG25A, el analizador de espectro Signal Hound SA124B, el DUT (Dispositivo bajo prueba: receptor de radar FMCW de 24 GHz) y una estación de trabajo con Windows 10. El VSG25A está conectado a la estación de trabajo a través de USB 3.0 para el suministro de energía y la comunicación de datos; el SA124B también está conectado a la estación de trabajo a través de USB para recopilar en tiempo real las señales de salida del DUT. La salida RF del VSG25A está conectada a la entrada RF del DUT (a través de un atenuador de 20 dB para proteger el circuito frontal del DUT), y la salida de datos del DUT está conectada a la estación de trabajo a través de un puerto serie para transmitir los datos de distancia y velocidad procesados. Esto forma un sistema de prueba en bucle cerrado que abarca la generación de señales de radar, el procesamiento del receptor y el análisis de datos.

2.2 Integración de software y personalización de señales

El software Spike actúa como el centro unificado de control y análisis, realizando tres funciones clave en colaboración con el VSG25A:

• Configuración personalizada de señales FMCW: Los ingenieros utilizan la herramienta de edición de formas de onda arbitrarias incorporada en Spike para configurar los parámetros de la señal FMCW, incluyendo la frecuencia central (24 GHz), el ancho de banda del chirp (500 MHz), la tasa de chirp (100 kHz/s) y la duración de la señal. El software admite el ajuste en tiempo real de los parámetros, lo que permite generar rápidamente señales FMCW con diferentes características para probar el rendimiento del receptor en diversas condiciones de funcionamiento.

• Simulación de escenarios complejos: A través de la función de combinación de señales de Spike, el VSG25A puede generar señales compuestas que simulan escenarios de múltiples objetivos e interferencias. Por ejemplo, los ingenieros pueden combinar múltiples señales FMCW con diferentes parámetros de retraso y desplazamiento Doppler para simular múltiples objetivos a diferentes distancias y velocidades, o agregar señales de interferencia de banda estrecha (simulando otros sistemas de radar) a la señal FMCW para probar la capacidad de anti-interferencia del receptor.

• Coanálisis de datos en tiempo real: El software Spike muestra simultáneamente la forma de onda de la señal de salida del VSG25A, el espectro de la señal de entrada del receptor recolectado por el SA124B y los datos de distancia/velocidad de salida del DUT en la misma interfaz. Compara automáticamente los valores medidos del DUT con los valores teóricos (calculados en base a los parámetros de la señal del VSG25A) para evaluar la precisión de detección del receptor y genera informes de prueba con un solo clic.

3. Proceso de implementación y escenarios de prueba clave

El equipo utilizó el sistema integrado VSG25A - Spike para completar tres escenarios de prueba core del receptor de radar FMCW de 24 GHz: prueba de respuesta de señal FMCW, prueba de detección de múltiples objetivos y prueba de rendimiento de anti-interferencia. El proceso de implementación específico es el siguiente:

3.1 Prueba de respuesta de señal FMCW

Esta prueba verifica si el receptor de radar puede demodular correctamente la señal FMCW y calcular la distancia del objetivo en función de la señal de frecuencia de batido:

1. Configuración de la señal en Spike: Los ingenieros abrieron el software Spike y seleccionaron el modo "Forma de onda arbitraria". Configuraron el VSG25A para generar una señal FMCW de 24 GHz con un ancho de banda de chirp de 500 MHz, una tasa de chirp de 100 kHz/s y una potencia de salida de -10 dBm. Simultáneamente, el software configuró el SA124B para recopilar señales en el rango de 23.75–24.25 GHz (que cubre el ancho de banda de la señal FMCW) con un RBW de 100 kHz.

2. Transmisión de la señal y recopilación de la respuesta del receptor: El VSG25A envió la señal FMCW a la DUT. El receptor de radar demoduló la señal para generar una señal de frecuencia de batido (proporcional a la distancia del objetivo) y transmitió los datos de distancia calculados a la estación de trabajo a través del puerto serie. El software Spike mostró en tiempo real la forma de onda FMCW del VSG25A y el espectro de la señal de frecuencia de batido recopilado por el SA124B.

3. Evaluación de precisión: Los ingenieros compararon la distancia medida por el receptor (calculada a partir de la frecuencia de batido) con la distancia teórica (derivada de los parámetros de chirp del VSG25A). Los resultados de la prueba mostraron que el error de medición de distancia del receptor fue menor del 0,5%, cumpliendo con los requisitos de diseño. Spike registró automáticamente los datos de la prueba y generó un informe de rendimiento de respuesta.

3.2 Prueba de detección de múltiples objetivos

Esta prueba verifica la capacidad del receptor para distinguir y detectar múltiples objetivos simultáneamente:

4. Generación de señales de múltiples objetivos: En el software Spike, los ingenieros crearon una señal compuesta formada por tres subseñales FMCW, cada una simulando un objetivo a diferentes distancias (50m, 100m, 150m) y velocidades (0 km/h, 30 km/h, 60 km/h). Las subseñales tenían la misma frecuencia central (24 GHz) pero diferentes retrasos de chirp (simulando la distancia) y desplazamientos Doppler (simulando la velocidad). El VSG25A emitió la señal compuesta al dispositivo bajo prueba con una potencia de salida de -15 dBm.

5. Análisis de detección en tiempo real: El receptor de radar procesó la señal compuesta y envió la información del objetivo detectado (distancia, velocidad) a la estación de trabajo. El software Spike mostró la forma de onda de la señal compuesta del VSG25A y la lista de objetivos detectados por el receptor en la misma interfaz. Los ingenieros podían observar claramente si el receptor podía distinguir correctamente los tres objetivos sin falsas alarmas ni detecciones omitidas.

6. Optimización de parámetros: Durante la prueba, el equipo descubrió que el receptor tenía dificultades para distinguir los objetivos a 50m y 100m cuando la relación señal-ruido (SNR) era baja. Ajustaron los parámetros de señal del VSG25A (aumentando la potencia de salida en 3 dB) a través de la función de ajuste en tiempo real de Spike y repitieron la prueba inmediatamente. El receptor detectó correctamente los tres objetivos, lo que verificó la efectividad de la optimización de parámetros.,

3.3 Prueba de rendimiento anti-interferencia

Esta prueba verifica la capacidad del receptor para funcionar normalmente bajo la interferencia de otros sistemas de radar:

7. Configuración de la señal de interferencia: En el software Spike, los ingenieros configuraron el VSG25A para generar una señal compuesta que contiene la señal principal FMCW de 24 GHz (simulando el objetivo) y una señal de interferencia de banda estrecha de 24,1 GHz (simulando otro sistema de radar automotriz). La potencia de la señal de interferencia se estableció 5 dB por debajo de la potencia de la señal principal.

8. Evaluación de la resistencia a la interferencia: El VSG25A entregó la señal compuesta al DUT. El software Spike monitoreó en tiempo real los datos de distancia de salida del receptor y el espectro de la señal recolectada por el SA124B. Los resultados de la prueba mostraron que el error de medición de distancia del receptor aumentó menos del 1% bajo interferencia, lo cual estaba dentro del rango aceptable. Cuando la potencia de la señal de interferencia se aumentó para que fuera igual a la potencia de la señal principal, el receptor aún mantuvo una detección estable del objetivo, lo que demuestra una excelente capacidad anti-interferencia.

4. Resultados y valor entregado

La aplicación del sistema integrado VSG25A-Spike trajo mejoras significativas al flujo de trabajo de pruebas de investigación y desarrollo del receptor de radar del fabricante:

• 70% de mejora en la eficiencia de las pruebas: La configuración unificada de parámetros y la retroalimentación de datos en tiempo real redujeron el tiempo de cada iteración de prueba de 20 minutos (configuración discreta) a 6 minutos. Los tres escenarios de prueba principales se completaron en 3 horas, en comparación con 8 horas con la configuración anterior, acelerando en gran medida la velocidad de iteración de la investigación y desarrollo.

• Mayor flexibilidad en los escenarios de prueba: La capacidad del VSG25A para generar señales FMCW personalizadas y señales de interferencia compuestas permitió al equipo simular diversos escenarios reales de funcionamiento del radar, lo que era imposible con la configuración de prueba anterior. Esto garantizó la exhaustividad de la verificación del rendimiento del receptor, reduciendo el riesgo de fallas en el campo.

• Reducción de costos: El sistema integrado VSG25A-Spike reemplazó la necesidad de costoso equipo de prueba de radar especializado (que cuesta más de $100,000), reduciendo la inversión inicial en equipo de prueba en un 60%. La operación simplificada también redujo el costo de capacitación para los ingenieros de prueba, ya que solo necesitaban dominar una interfaz de software.

• Mejora de la precisión de la prueba: La alta fidelidad de señal del VSG25A (bajo ruido de fase de -130 dBc/Hz a 24 GHz, con un desplazamiento de 10 kHz) y la generación de señal FMCW lineal garantizaron la precisión de las señales de prueba. La función de comparación y registro automático de datos en el software Spike redujo los errores humanos en el análisis de datos, mejorando la confiabilidad de los resultados de la prueba.

5. Ideas clave y conclusión

Este caso demuestra el valor único del Signal Hound VSG25A en escenarios de prueba de radar: su amplia cobertura de frecuencia (hasta 25 GHz) y alta fidelidad de señal satisfacen los requisitos principales de la generación de señales de radar de alta frecuencia, mientras que la integración perfecta con el software Spike optimiza el flujo de trabajo de prueba, logrando control unificado, retroalimentación en tiempo real y análisis automatizado. Para los fabricantes de componentes de radar, especialmente aquellos que desarrollan radares compactos para aplicaciones automotrices, industriales y de drones, el VSG25A ofrece una solución de prueba flexible, rentable y eficiente.

Además de las pruebas de radar FMCW de más de 24 GHz, el VSG25A también se puede aplicar a otras bandas de radar (por ejemplo, radar automotriz de 77 GHz con extensores de frecuencia adecuados) y tipos de radar (por ejemplo, radar pulsado). Su versatilidad y accesibilidad lo convierten en una opción ideal para fabricantes de pequeño y mediano tamaño, laboratorios de investigación académica y equipos de I+D dedicados al desarrollo de tecnología de radar. El éxito de este caso confirma que el VSG25A es una herramienta poderosa para impulsar la I+D y las pruebas de radar, aportando un valor tangible al ecosistema de la industria del radar.
