Rohde Schwarz RTP044B

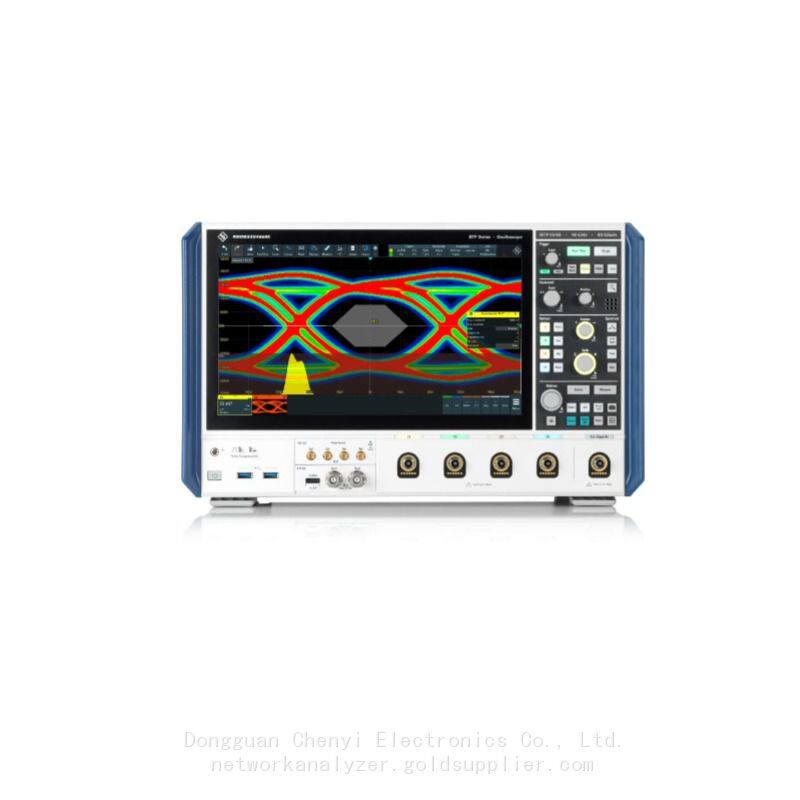

Rohde & Schwarz RTP044B: Redefiniendo la osciloscopía de alto rendimiento

En el mundo acelerado del diseño digital de alta velocidad y de RF, los ingenieros exigen osciloscopios que ofrezcan una integridad de señal excepcional, una adquisición ultra-rápida y capacidades de análisis profundo. El Rohde & Schwarz RTP044B se destaca como un osciloscopio de alto rendimiento de 4 GHz de gama alta, que combina hardware de vanguardia, procesamiento en tiempo real y un diseño centrado en el usuario para abordar los desafíos de medición más exigentes.

1. Especificaciones principales: Potencia y precisión

El RTP044B (número de pedido: 1803.7000.04) es el modelo de entrada de la serie RTP‑B, diseñado para equilibrar ancho de banda, velocidad y resolución.

• Ancho de banda analógico: 4 GHz (4 canales)

• Tasa de muestreo máxima: 40 GSa/s (en todos los canales)

• Resolución vertical: 8 bits (hasta 16 bits en modo HD)

• Profundidad de memoria máxima: 3 Gpuntos por canal

• Pantalla: Pantalla táctil capacitiva Full HD de 13.3 pulgadas (1920×1080)

• Impedancia: 50 Ω (estándar para señales de alta frecuencia)

2. Ventajas tecnológicas clave

Integridad de señal inigualable

En el corazón del RTP044B se encuentra un ASIC de frontend diseñado a medida y hardware de procesamiento en tiempo real. Mantiene una respuesta en frecuencia plana de ±0,25 dB en todo el ancho de banda, lo que garantiza una captura precisa de la señal sin distorsión. Una característica destacada es la desembebimiento en tiempo real, que compensa las pérdidas en cables, accesorios o sondas durante el disparo y la adquisición, lo cual es fundamental para diseños de alta velocidad donde incluso una degradación mínima de la señal puede llevar a mediciones erróneas.

Captura de formas de onda ultra-rápida

El tiempo es crítico cuando se depuran fallas intermitentes. El RTP044B ofrece una tasa de adquisición de formas de onda de 750.000 formas de onda por segundo, con un tiempo muerto de menos de 350 ns entre capturas. Esta velocidad permite a los ingenieros detectar rápidamente fallas, ruido o errores de sincronización raros que podrían pasar desapercibidos para osciloscopios más lentos.

Modo de alta definición (HD)

Para señales de baja amplitud o aplicaciones sensibles al ruido, el modo HD de 16 bits (a través de filtrado digital) reduce el ruido y aumenta la precisión de la medición. A diferencia de los osciloscopios tradicionales, el RTP044B utiliza directamente estas señales de alta resolución para el disparo, lo que garantiza que se detecten incluso las anomalías débiles.

A prueba del futuro y flexible

El RTP044B está construido como una plataforma escalable. Cuenta con 4 ranuras de opciones de hardware y admite actualizaciones de software, mejoras de ancho de banda y expansiones de memoria. Un módulo MSO (Osciloscopio de señales mixtas) opcional agrega 16 canales digitales (ancho de banda de 400 MHz, tasa de muestreo de 5 GSa/s), lo que permite el análisis simultáneo de señales analógicas y digitales en sistemas embebidos.

Operación amigable para el usuario

La pantalla táctil de 13.3 pulgadas, combinada con la interfaz gráfica de usuario intuitiva de Rohde & Schwarz, simplifica las mediciones complejas. El diseño compacto y silencioso ahorra espacio en el laboratorio y se adapta perfectamente a cualquier espacio de trabajo, mientras que la interfaz unificada reduce la curva de aprendizaje para los nuevos usuarios.

3. Aplicaciones típicas

El RTP044B destaca en industrias que requieren pruebas de alta velocidad y alta frecuencia:

• Diseño digital de alta velocidad: Depuración de buses seriales de alta velocidad como DDR4, USB4, PCIe y otros, con decodificación de protocolos y análisis de temporización.

• Comunicación inalámbrica y RF: Pruebas de dispositivos 5G NR, Wi‑Fi 6/7 e IoT con análisis de espectro en tiempo real y modulación I/Q (a través de la opción RTP‑K11).

• Pruebas de semiconductores: Validación de circuitos integrados (ICs) de alta velocidad, FPGAs y SoCs con mediciones precisas de jitter, diagrama de ojo y ruido.

• Electrónica de potencia: Análisis de transitorios de conmutación, ondulación de voltaje/corriente y eficiencia en convertidores e inversores de alta potencia.

4. Conclusión

El Rohde & Schwarz RTP044B es más que un osciloscopio: es una solución integral de integridad de señales para el diseño electrónico moderno. Al combinar un ancho de banda de 4 GHz, una tasa de muestreo de 40 GSa/s, desanclaje en tiempo real y una resolución de 16 bits, permite a los ingenieros abordar las tareas de medición más complejas con confianza. Ya sea para depuración en laboratorio, pruebas de producción o investigación, el RTP044B ofrece el rendimiento, la flexibilidad y la confiabilidad por las que Rohde & Schwarz es conocida.
