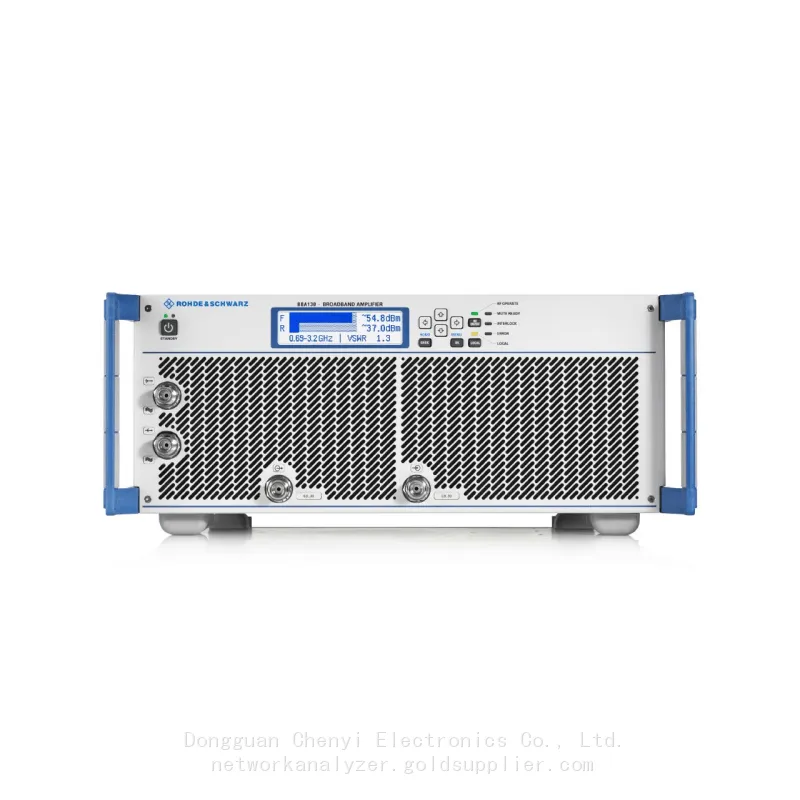

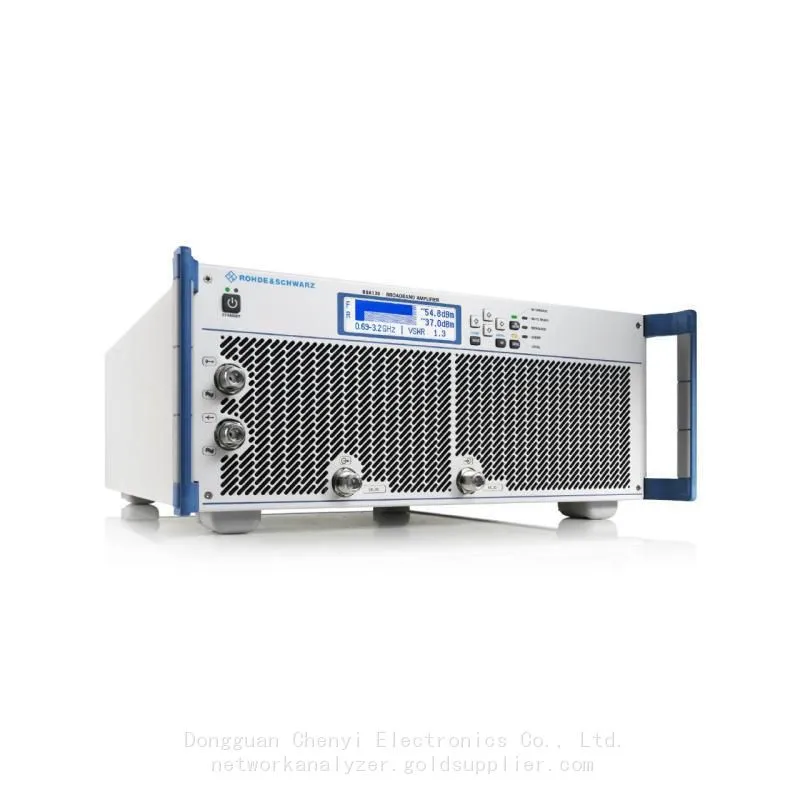

Rohde Schwarz BBA130 amplificador de banda ancha 80 MHz a 6 GHz 22 W a 4200 W

rohde schwarz BBA130 amplificador de banda ancha de 80 MHz a 6 GHz  22 W a  4200 W

El primer amplificador sintonizable para una amplia gama de aplicaciones

Características principales

▶ Rango de frecuencia: 80 MHz a 6 GHz

▶ Potencia de salida: 22 W a 4200 W

▶ Construcción de sistema avanzada y flexible a través de conmutación y opciones

▶ Tipos de amplificador clase A/clase AB conmutables

▶ Potencia de salida máxima ajustable y mayor tolerancia a la desadaptación

▶ Garantía de 3 años garantizada

Hechos clave

Rango de frecuencia entre 80 MHz y 6 GHz

Potencia de salida entre 22 W y 13000 W

Ajustable en punto de polarización y tolerancia a la desadaptación

Adecuado para modulación de amplitud, frecuencia, fase, pulso y OFDM

Escalable y actualizable de forma flexible en frecuencia y potencia

Escalable y actualizable de forma flexible en frecuencia y potencia

Los amplificadores de banda ancha R&S®BBA130 proporcionan potencia de salida RF entre 22 W y 13000 W en el rango de frecuencia entre 80 MHz y 6 GHz. Los robustos amplificadores ofrecen opciones de configuración flexibles para que se pueda generar una señal RF óptima para la aplicación específica. Por lo tanto, es posible durante el funcionamiento ajustar el punto de polarización de los transistores entre Clase A y Clase AB y cambiar la tolerancia a la desadaptación en la salida para proporcionar más potencia. Los amplificadores enfriados por aire tienen un diseño compacto y modular y son adecuados como modelos de escritorio o se pueden instalar en un rack. Su capacidad de actualización en frecuencia y potencia protege la inversión de los clientes.

Características y beneficios

Amplificación de banda ancha

Robusto y escalable con una amplia cartera

Los amplificadores de banda ancha R&SeBBA130 son amplificadores de microondas de estado sólido de última generación que abarcan en total tres rangos de frecuencia: 80 MHz - 1 GHz (BC), 0.69 GHz - 3.2 GHz (D) y 2.5 GHz - 6 GHz (IE) con diferentes clases de potencia entre 22 W y 13000 W. Pueden escalarse y actualizarse de forma flexible en términos de frecuencia y potencia. Garantiza las inversiones de los clientes y les ofrece la flexibilidad para adaptar sus sistemas a nuevos requisitos en un momento posterior.

Punto de polarización ajustable

Linealidad excepcional

Con el R&S@BBA130, puede establecer la polarización del transistor en clase A, clase AB o en cualquier punto intermedio para cambiar las características de la señal de salida. Un punto de polarización en clase A proporciona una excelente linealidad con un buen rendimiento armónico. Un punto de polarización en clase AB permite una reproducción precisa de señales pulsadas, así como una mayor eficiencia. Para generar una señal CW limpia para una prueba de dispositivo, opere el R8SeBBA130 en clase A. Para amplificar con precisión señales pulsadas, seleccione un punto de polarización en clase AB.

Poder de salida equilibrado

Poder de salida máximo frente a una mayor tolerancia a la desadaptación

El R&SeBBA130 te permite elegir entre un alto poder de salida máximo cuando hay una buena coincidencia de impedancia (VSWR máximo aproximadamente 2:1), típicamente durante las pruebas de diseño y validación de productos, o una mayor tolerancia a la desadaptación con una posterior reducción de potencia (a partir de aproximadamente VSWR 6:1) para aplicaciones de CEM que involucren antenas mal adaptadas o para mediciones de DUT con una impedancia de entrada que se desvíe significativamente de 50 9. Debe seguir produciendo el poder de salida deseado durante el mayor tiempo posible.

Configurable de forma flexible

Compacto y modular con amplias opciones de conmutación

El diseño del R&SeBBA130 está optimizado para ofrecer la máxima flexibilidad en un espacio reducido. El diseño compacto y modular de las etapas del amplificador y otros componentes permite la configuración de sistemas altamente integrados basados en unidades de rack de 19". La frecuencia y la potencia de estas unidades de rack se pueden configurar de forma flexible. Numerosas opciones de conmutación te permiten combinar y emparejar los amplificadores individuales en un solo sistema con múltiples bandas de frecuencia para obtener la mejor configuración para tu aplicación específica.

Interfaz de usuario moderna

Control y operación flexibles

El R&S@BBA130 se opera a través de la pantalla y los botones del panel frontal. Esto es ideal para su uso enabs y facilita el cambio de configuraciones. Además, el R&S@BBA130 se puede operar convenientemente a través de su interfaz de usuario gráfica utilizando una computadora. La interfaz web GUI integrada en el R&S@BBA130 se llama a través de LAN y navegador web. La interfaz Ethernet estándar permite automatizar secuencias de prueba utilizando comandos SCPl de control remoto.
