Comment utiliser le Signal Hound SM435C pour tester les systèmes de communication millimétriques

Guide étape par étape : Test des systèmes de communication en ondes millimétriques avec le Signal Hound SM435C

I. Préparation avant le test : Configuration et paramétrage du matériel

Avant de lancer les tests, assurez-vous que le SM435C est optimisé pour les performances en ondes millimétriques, ce qui est essentiel pour des mesures précises dans les bandes 24GHz, 28GHz et 39GHz.

1. Matériel et accessoires essentiels

2. Configuration initiale du SM435C (via le logiciel Spike)

1. Configuration de la connectivité:

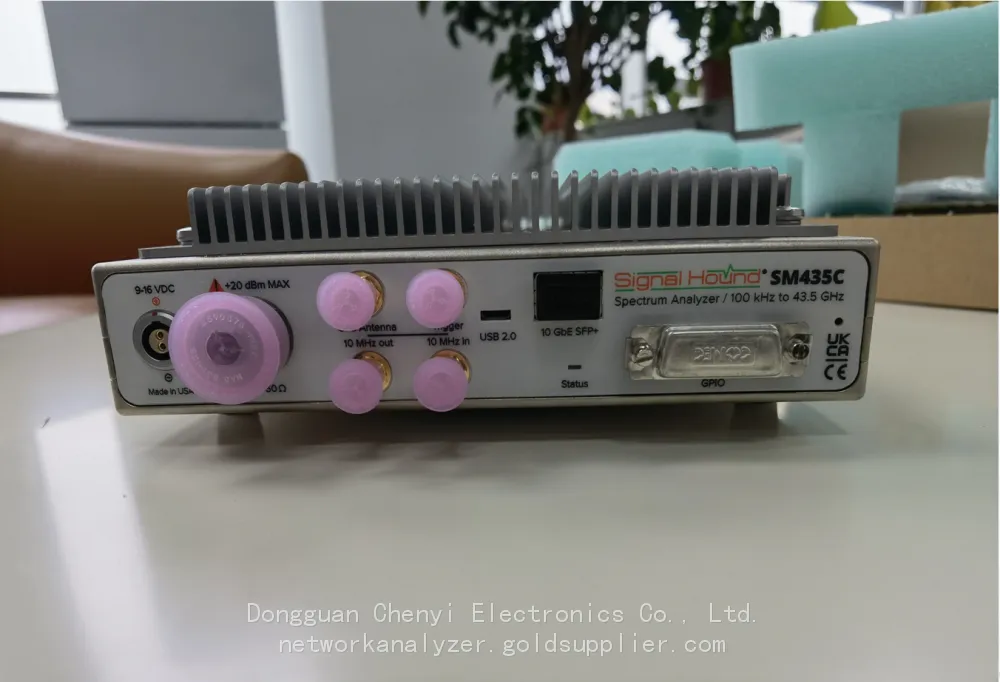

◦ Utilisez un câble optique Cat6a pour relier le port SFP+ du SM435C à la carte réseau 10GbE.

◦ Configurez les paramètres réseau : Activez les trames jumbo (9000 MTU) et définissez l'adresse IP pour correspondre au sous-réseau de l'analyseur.

1. Paramètres de fréquence et de bande passante】, :

◦ Réglez la fréquence centrale sur la bande cible (par exemple, 28GHz pour les ondes millimétriques 5G Millimeter wave).

◦ Sélectionnez 160MHz de bande passante instantanée (IBW) (note : la bande passante totale de 160MHz n'est pas garantie en dessous de 650MHz ).

1. Calibration:

◦ Exécutez une auto-calibration complète (Spike > Outils > Calibration) pour garantir la précision de l'amplitude (±3,0dB au-dessus de 6GHz ).

◦ Pour les tests EVM/modulation, effectuez une calibration du niveau de référence avec une source de signal connue (par exemple, Keysight E8267D).

II. Scénarios de test de base et flux de travail étape par étape

Le SM435C excelle dans quatre tests critiques de communication en ondes millimétriques : validation du budget de liaison, qualité de modulation (EVM), performance du formage de faisceau et analyse des interférences.

1. Validation du budget de liaison (24–43,5 GHz)

Objectif : Vérifier la puissance du signal, la perte de chemin et la sensibilité du récepteur pour les liaisons point à point (P2P) ou entre une station de base 5G et un équipement utilisateur (UE).

Flux de travail :

1. Connexion matérielle :

◦ Connecter le SM435C à l'appareil sous test (DUT : par exemple, un UE 5G en ondes millimétriques) via un câble à faible perte + préamplificateur.

◦ , Pour les tests sans fil (OTA), placez l'antenne de l'analyseur à 3 à 5 mètres de l'équipement sous test (assurez-vous d'avoir une ligne de mire, sauf si vous testez les performances en absence de ligne de mire).

1. Configuration logicielle Spike:

◦ Sélectionnez le mode Analyseur de spectre > Réglez la RBW à 1 MHz (équilibre entre la résolution et la vitesse de balayage).

◦ Activez le Max Hold pour capturer la puissance maximale du signal ; réglez le niveau de référence à -10 dBm (prend en compte la puissance d'émission typique des ondes millimétriques).

1. Mesures clés:

◦ Puissance d'émission: Enregistrez la puissance maximale (assurez-vous qu'elle est conforme à la norme 3GPP TS 38.101-4 : ≤24 dBm pour 28 GHz).

◦ Path Loss: Calculé comme Puissance d'émission - Puissance reçue - Gain de l'antenne - Gain du préamplificateur.

◦ Sensibilité du récepteur: Réduire la puissance d'émission de l'équipement sous test jusqu'à ce que le signal reçu soit 3dB au-dessus du DANL de SM435C (-156dBm/Hz à 28GHz ).

1. Exemple de résultat:

Un équipement UE 5G à 28GHz avec une puissance d'émission de 20dBm, associé à des antennes de 8dBi (émetteur/récepteur) et un préamplificateur de 15dB, devrait fournir une puissance reçue ≥ -70dBm à 10 mètres en ligne de mire, ce qui indique une liaison viable.

2. Test de qualité de modulation (EVM pour 64QAM/256QAM)

Objectif: Valider la précision de modulation (critique pour le 256QAM 5G-Advanced, où l'EVM ≤ 3,5% selon la norme 3GPP 38.101-4 ).

Workflow :

1. Hardware Setup :

◦ Connectez le SM435C directement à la sortie RF de l'équipement sous test (évitez l'OTA pour des mesures précises de l'EVM).

◦ Synchronisez l'analyseur avec l'horloge de l'équipement sous test via l'entrée de référence 10MHz (réduit l'impact du bruit de phase).

1. Software Configuration :

◦ Passez en Modulation Analyzer Mode (Spike > Outils > Analyse de modulation).

◦ Sélectionnez le type de modulation (par exemple, 256QAM) > Réglez le débit symbolique sur la bande passante de l'équipement sous test (par exemple, 100MHz pour la 5G NR).

◦ Activer 10GbE I/Q Streaming (Spike > I/Q > Stream to Disk) pour capturer des blocs I/Q de 2 secondes pour le post-traitement.

1. Mesure EVM:

◦ Le bruit de phase de -138dBc/Hz (porteuse 1GHz) de la SM435C permet un EVM de 0,08 % pour le 256QAM.

◦ Utiliser Error Vector Magnitude l'onglet pour afficher :

▪ EVM moyen (cible :  pour le 256QAM ;  64QAM ).

▪ Graphiques de constellation IQ (identifier les problèmes d'inégalité de gain ou de décalage de phase).

1. Dépannage:

◦ Si l'EVM dépasse les limites : Vérifiez les connexions des câbles (remplacez-les si le VSWR > 1,6) ou ajustez la linéarité de l'amplificateur de puissance de l'équipement sous test (DUT).

3. Test des performances de formation de faisceau (multicanal)

Objectif: Valider le gain, la directivité et le braquage adaptatif du faisceau pour les antennes à réseau phasé (par exemple, les stations de base 5G).

Flux de travail:

1. Configuration multicanal:

◦ Déployez 2 à 4 SM435C (synchronisés via une référence de 10 MHz et des déclencheurs PPS) autour du réseau phasé du DUT.

◦ Chaque analyseur est connecté à une antenne directionnelle dirigée vers le DUT (séparées par ≥λ/2 pour éviter l'ambiguïté de phase).

1. Configuration:

◦ Sur chaque SM435C : Réglez la fréquence centrale à 28 GHz, la largeur de bande instantanée (IBW) à 80 MHz et activez la cohérence de phase (Spike > Sync > Horloge externe).

◦ Utilisez le Contrôle multi-unités de Spike pour synchroniser les balayages entre les analyseurs.

1. Mesures clés:

◦ Gain du faisceau: Calculez-le comme Puissance reçue (faisceau principal) - Puissance reçue (hors axe). Cible : ≥ 25 dBi pour les réseaux à 64 éléments.

◦ Largeur du faisceau: Mesurez les points à -3 dB par rapport au pic (cible : 10°–15° pour les ondes millimétriques 5G).

◦ Adaptive Steering: Commander l'équipement sous test (DUT) à diriger les faisceaux vers différents angles (0°–90°); vérifier que les analyseurs détectent la puissance maximale dans les directions prévues.

1. Data Analysis:

◦ Transférer les données I/Q via 10GbE vers MATLAB ; utiliser beamforming algorithms (par exemple, MUSIC) pour cartographier les motifs de faisceau.

◦ Exemple : Une station de base à 39 GHz avec une formation de faisceau adaptative devrait maintenir un gain ≥20 dBi sur une couverture de 60°.

4. Interference Detection & Mitigation

Purpose: Identifier les interférences dans la bande (par exemple, les cellules 5G adjacentes, le bruit industriel) qui dégradent la qualité de la liaison.,

Workflow :

1. Setup :

◦ Configurez le SM435C pour le Real-Time Spectrum Mode (160MHz IBW, 30kHz RBW) .

◦ Activez le waterfall plot (Spike > Affichage > Cascade) avec un taux de mise à jour de 1 seconde pour capturer les interférences transitoires.

1. Interference Hunting :

◦ Utilisez le Frequency Mask Trigger (FMT) pour être alerté lorsque les signaux dépassent -50dBm (seuil d'interférence typique).

◦ Pour les tests OTA : Déplacez l'antenne directionnelle de l'analyseur pour trianguler les sources d'interférence (utilisez TDOA si plusieurs SM435Cs sont déployés).

1. Caractérisation:

◦ Mesurez la bande passante d'interférence (utilisez la Vue spectrogramme) et le niveau de puissance.

◦ Exemple : Une liaison 28GHz subissant une dégradation du rapport signal sur bruit de 10dB peut être due à un radar industriel proche (24–26GHz) avec des émissions harmoniques.

1. Validation de l'atténuation:

◦ Ré-exécutez le test après avoir ajusté la fréquence de l'appareil sous test (par exemple, passer de 28,1GHz à 28,3GHz) ou en ajoutant un filtre passe-bande.

III. Optimisation avancée et dépannage

1. Maximisez les performances de diffusion 10GbE

• Utilisez un SSD avec une vitesse d'écriture ≥500Mo/s pour l'enregistrement des données I/Q (évite les pertes d'images lors de la diffusion 160MHz).

• Configurez la carte réseau pour le déchargement TCP (réduit la charge CPU pour les tests de longue durée).

2. Améliorez la détection des signaux faibles

• Ajoutez un préamplificateur à faible bruit (par exemple, PA-28G) pour réduire le facteur de bruit du système de 13dB à 5–7dB à 28GHz.

• Utilisez la fenêtre de Nuttall (Spike > RBW > Type de fenêtre) pour une meilleure plage dynamique (115dB typique).

3. Résoudre les problèmes courants

IV. Automatisation avec l'API SM435C (Exemple en Python)

Pour les tests répétitifs (par exemple, la validation de la chaîne de production), utilisez l'API Python du SM435C pour automatiser les flux de travail. Voici un extrait pour le test EVM à 28 GHz :

Conclusion

La combinaison de la bande passante en temps réel de 160 MHz, de la connectivité 10 GbE et de la cohérence de phase du SM435C en fait un outil polyvalent pour les tests de communication millimétrique. En suivant les flux de travail ci-dessus, de la validation du budget de liaison à l'analyse du formage de faisceau, les ingénieurs peuvent s'assurer que leurs systèmes 5G-Advanced, aérospatiaux ou industriels répondent aux exigences de performance et de réglementation.

Pour les scénarios complexes (par exemple, les tests MIMO multi-utilisateurs), envisagez d'intégrer le SM435C à un émulateur de canal (par exemple, Keysight M8195A) pour reproduire les conditions de propagation réelles. De plus, en exploitant la conception robuste de l'analyseur, il est possible de réaliser des tests sur le terrain dans des environnements difficiles, garantissant ainsi que les résultats de laboratoire se traduisent par une fiabilité dans le monde réel.
