Como usar o Signal Hound SM435C para testar sistemas de comunicação de ondas milimétricas

Guia Passo a Passo: Testando Sistemas de Comunicação de Ondas Milimétricas com o Signal Hound SM435C

I. Preparação Pré-Teste: Configuração e Configuração do Hardware

Antes de iniciar os testes, certifique-se de que o SM435C está otimizado para o desempenho de ondas milimétricas - fundamental para medições precisas nas bandas de 24GHz, 28GHz e 39GHz.

1. Hardware e Acessórios Essenciais

2. Configuração Inicial do SM435C (via Software Spike)

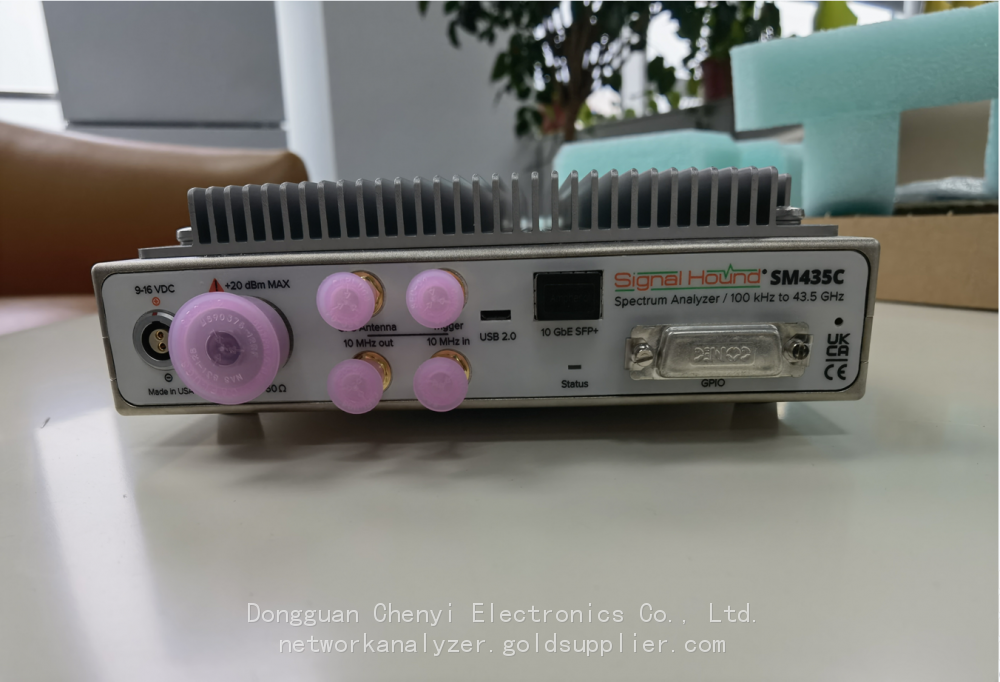

1. Configuração de Conectividade:

◦ Use cabo de fibra óptica Cat6a para ligar a porta SFP+ do SM435C à placa de rede 10GbE.

◦ Configure as configurações de rede: Ative os quadros gigantes (9000 MTU) e defina o endereço IP para corresponder à sub-rede do analisador.

1. Configurações de Frequência e Largura de Banda:

◦ Defina a frequência central para a banda alvo (por exemplo, 28GHz para a onda milimétrica 5GMillimeter wave).

◦ Selecione Largura de Banda Instantânea (IBW) de 160MHz (nota: a largura de banda total de 160MHz não é garantida abaixo de 650MHz).

1. Calibração:

◦ Execute a calibração automática completa (Spike > Ferramentas > Calibração) para garantir a precisão da amplitude (±3,0dB acima de 6GHz).

◦ Para testes de EVM/modulação, realize a calibração do nível de referência com uma fonte de sinal conhecida (por exemplo, Keysight E8267D).

II. Cenários de Teste Central e Fluxos de Trabalho Passo a Passo

O SM435C se destaca em quatro testes críticos de comunicação de milímetro-onda: validação do orçamento de link, qualidade de modulação (EVM), desempenho de formação de feixe e análise de interferência.

1. Validação do Orçamento de Link (24–43,5GHz)

Propósito: Verificar a força do sinal, a perda de caminho e a sensibilidade do receptor para links ponto a ponto (P2P) ou entre estação base 5G e equipamento do usuário (UE).

Fluxo de Trabalho:

1. Conexão de Hardware:

◦ Conecte o SM435C ao DUT (Dispositivo em Teste: por exemplo, UE de milímetro-onda 5G) via cabo de baixa perda + pré-amplificador.

◦ Para testes de transmissão sem fio (OTA), posicione a antena do analisador a 3–5 metros do DUT (certifique-se de ter linha de visão, a menos que esteja testando o desempenho NLOS).

1. Configuração do Software Spike:

◦ Selecione Modo Analisador de Espectro > Defina o RBW para 1MHz (equilibra a resolução e a velocidade de varredura).

◦ Ative Max Hold para capturar a potência do sinal de pico; defina o nível de referência para -10dBm (acomoda a potência de transmissão típica de ondas milimétricas).

1. Medições Chave:

◦ Potência de Transmissão: Registre a potência de pico (certifique-se de estar em conformidade com a 3GPP TS 38.101-4: ≤24dBm para 28GHz).

◦ Path Loss: Calcular como Transmit Power - Received Power - Antenna Gain - Preamplifier Gain.

◦ Receiver Sensitivity: Reduzir a potência de transmissão do DUT até que o sinal recebido esteja 3dB acima do DANL do SM435C (-156dBm/Hz a 28GHz ).

1. Example Result:

Um UE 5G de 28GHz com potência de transmissão de 20dBm, pareado com antenas de 8dBi (tx/rx) e pré - amplificador de 15dB, deve produzir potência recebida ≥ - 70dBm em uma linha de visão de 10 metros - indicando um link viável.

2. Modulation Quality Testing (EVM for 64QAM/256QAM)

Purpose: Validar a precisão da modulação (crítica para o 5G - Advanced 256QAM, onde o EVM ≤3,5% de acordo com o 3GPP 38.101 - 4 ).

Fluxo de Trabalho:

1. Configuração do Hardware:

◦ Conecte o SM435C diretamente à saída RF do DUT (evite OTA para medições precisas do EVM).

◦ Sincronize o analisador com o relógio do DUT via entrada de referência de 10MHz (reduz o impacto do ruído de fase).

1. Configuração do Software:

◦ Mude para o Modo de Analisador de Modulação (Spike > Ferramentas > Análise de Modulação).

◦ Selecione o tipo de modulação (por exemplo, 256QAM) > Defina a taxa de símbolo para a largura de banda do DUT (por exemplo, 100MHz para 5G NR).

◦ Ativar 10GbE I/Q Streaming (Spike > I/Q > Stream to Disk) para capturar blocos I/Q de 2 segundos para pós-processamento.

1. Medida de EVM:

◦ O ruído de fase de -138dBc/Hz do SM435C (portadora de 1GHz) permite um EVM de 0,08% para 256QAM.

◦ Use a aba Error Vector Magnitude para visualizar:

▪ EVM médio (alvo:  para 256QAM;  64QAM ).

▪ Gráficos de constelação IQ (identificar problemas de desequilíbrio de ganho ou deslocamento de fase).

1. Solução de problemas:

◦ Se o EVM exceder os limites: Verifique as conexões do cabo (substitua se VSWR >1,6) ou ajuste a linearidade do amplificador de potência do DUT.

3. Teste de Desempenho de Formação de Feixe (Multicanal)

Objetivo: Validar o ganho, a direcionalidade e o direcionamento adaptativo de feixe para antenas de matriz fase (por exemplo, estações base 5G).

Fluxo de Trabalho:

1. Configuração Multicanal:

◦ Implante 2–4 SM435Cs (sincronizados via referência de 10MHz e gatilhos PPS) em torno da matriz fase do DUT.

◦ Cada analisador se conecta a uma antena direcional apontada para o DUT (separada por ≥λ/2 para evitar ambiguidade de fase).

1. Configuração:

◦ Em cada SM435C: Defina a frequência central para 28GHz, a IBW para 80MHz e ative coerência de fase (Spike > Sync > Relógio Externo).

◦ Use o Controle Multi-Unidade do Spike para sincronizar as varreduras entre os analisadores.

1. Medições Chave:

◦ Ganho do Feixe: Calcule como Potência Recebida (feixe de pico) - Potência Recebida (fora do eixo). Alvo: ≥25dBi para arrays de 64 elementos.

◦ Largura do Feixe: Meça os pontos de 3dB abaixo do pico (alvo: 10°–15° para a onda milimétrica 5G).

◦ Adaptive Steering: Comande a DUT para direcionar os feixes para diferentes ângulos (0°–90°); verifique se os analisadores detectam a potência máxima nas direções pretendidas.

1. Data Analysis:

◦ Transmita dados I/Q via 10GbE para o MATLAB; use beamforming algorithms (por exemplo, MUSIC) para mapear os padrões de feixe.

◦ Exemplo: Uma estação base de 39GHz com beamforming adaptativo deve manter ganho ≥20dBi em uma cobertura de 60°.

4. Interference Detection & Mitigation

Purpose: Identifique a interferência na banda (por exemplo, células 5G adjacentes, ruído industrial) que degrade a qualidade do link.,

Workflow:

1. Setup:

◦ Configure SM435C para o Modo de Espectro em Tempo Real (160MHz IBW, 30kHz RBW) .

◦ Ative o gráfico em cascata (Spike > Display > Waterfall) com uma taxa de atualização de 1 segundo para capturar interferências transitórias.

1. Caça a Interferências:

◦ Use o Gatilho de Máscara de Frequência (FMT) para alertar quando os sinais excederem -50dBm (limiar típico de interferência).

◦ Para testes OTA: Mova a antena direcional do analisador para triangular as fontes de interferência (use TDOA se múltiplos SM435Cs estiverem implantados).

1. Caracterização:

◦ Meça a largura de banda da interferência (use a Visualização do Espectrograma) e o nível de potência.

◦ Exemplo: Um link de 28GHz com degradação de SNR de 10dB pode ser rastreado para um radar industrial próximo (24–26GHz) com emissões harmônicas.

1. Validação da Mitigação:

◦ Re-teste depois de ajustar a frequência do DUT (por exemplo, mudar de 28.1GHz para 28.3GHz) ou adicionar um filtro passa-faixa.

III. Otimização Avançada & Solução de Problemas

1. Maximizar o desempenho de streaming de 10GbE

• Use SSD com velocidade de gravação ≥500MB/s para registro de dados I/Q (evita perda de quadros durante o streaming de 160MHz).

• Configure a placa de rede para descarregamento TCP (reduz a carga da CPU para testes de longa duração).

2. Melhorar a detecção de sinais fracos

• Adicione um preamplificador de baixo ruído (por exemplo, PA-28G) para reduzir a figura de ruído do sistema de 13dB para 5–7dB em 28GHz.

• Use janela de Nuttall (Spike > RBW > Tipo de janela) para melhor faixa dinâmica (115dB típica).

3. Solucionar problemas comuns

IV. Automação com a API SM435C (Exemplo em Python)

Para testes repetitivos (por exemplo, validação da linha de produção), use a API em Python do SM435C para automatizar fluxos de trabalho. Abaixo está um trecho para teste de EVM a 28GHz:

Conclusão

A combinação da SM435C de largura de banda em tempo real de 160MHz, conectividade 10GbE e coerência de fase a torna uma ferramenta versátil para testes de comunicação de ondas milimétricas. Seguindo os fluxos de trabalho acima - desde a validação do orçamento de link até a análise de beamforming - os engenheiros podem garantir que seus sistemas 5G-Advanced, aeroespaciais ou industriais atendam aos requisitos de desempenho e regulatórios.

Para cenários complexos (por exemplo, testes MIMO multi - usuário), considere integrar a SM435C com um emulador de canal (por exemplo, Keysight M8195A) para replicar as condições de propagação do mundo real. Além disso, aproveitar o design robusto do analisador permite testes de campo em ambientes hostis, garantindo que os resultados do laboratório se traduzam em confiabilidade no mundo real.
