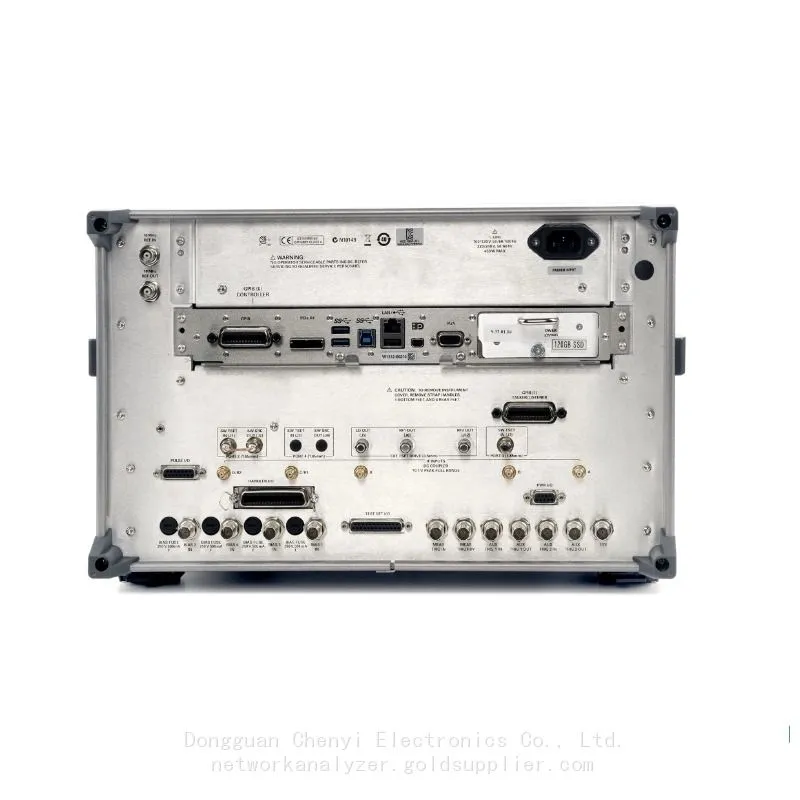

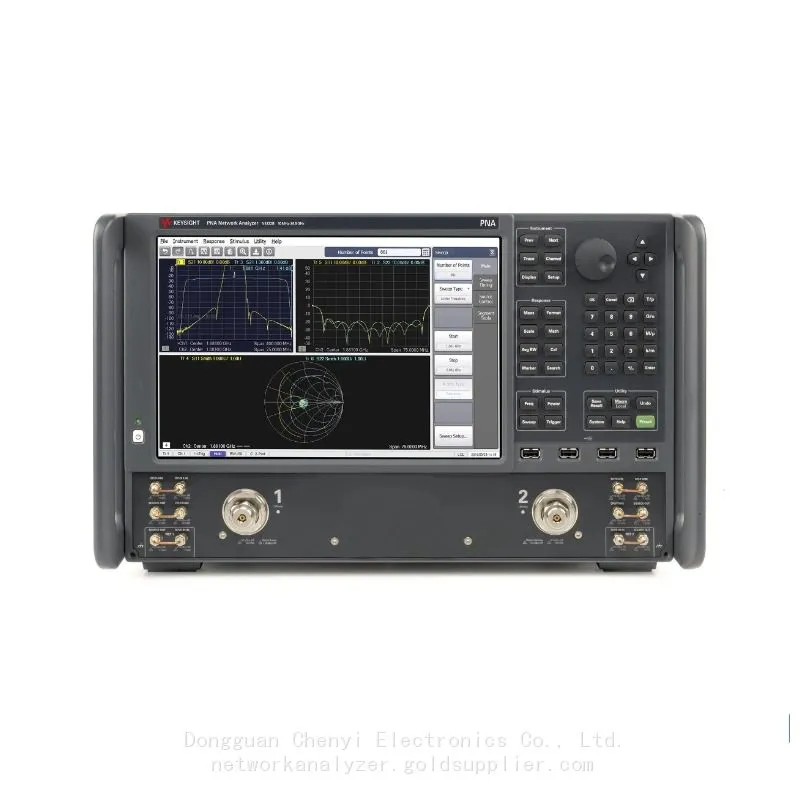

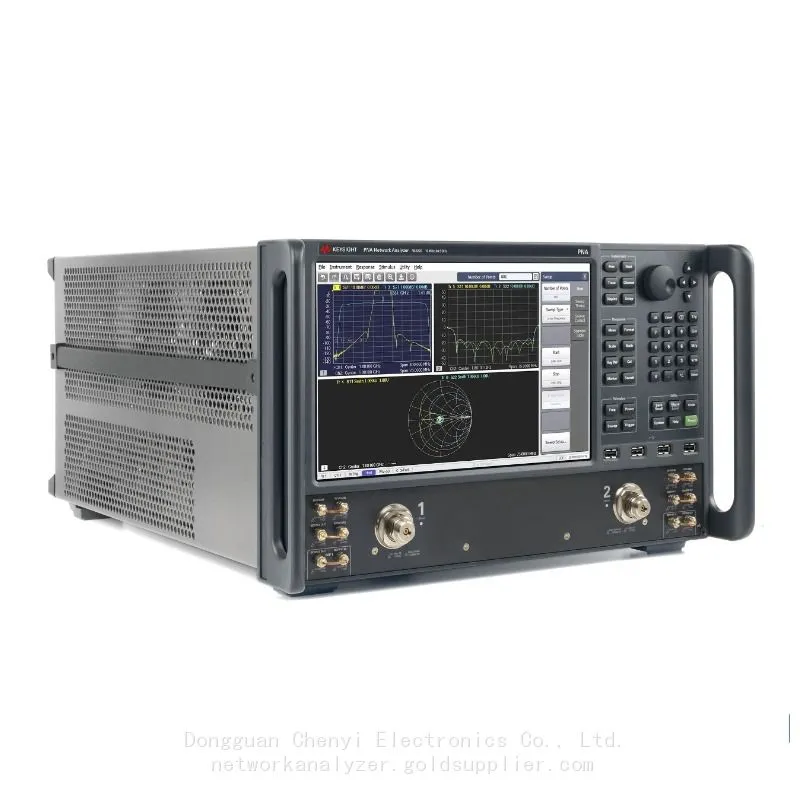

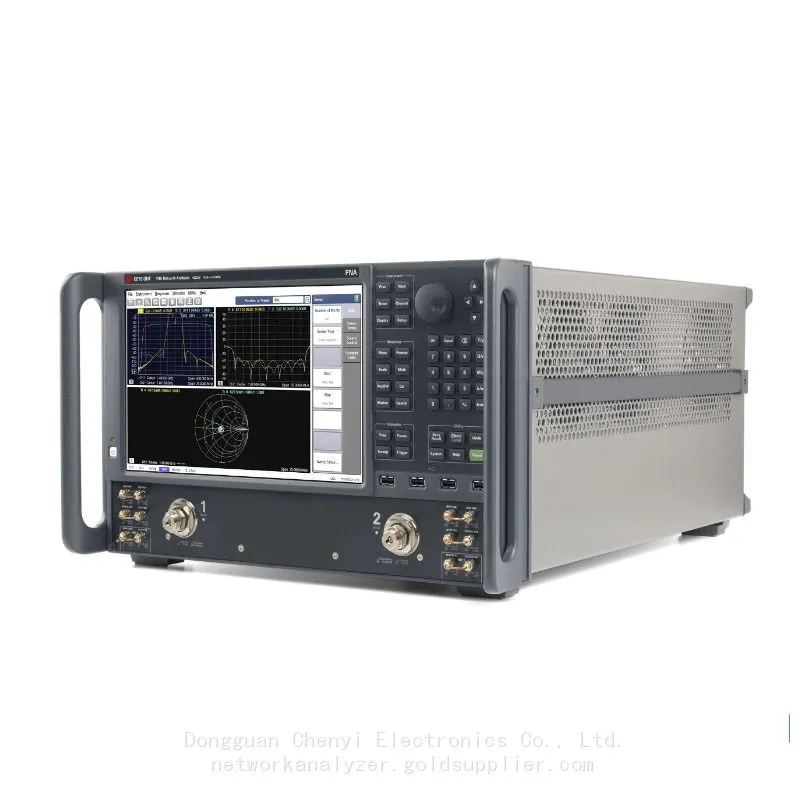

10 häufige Probleme bei der Verwendung von Netzwerkspektrumanalysatoren

10 häufige Probleme beim Einsatz von Netzwerkspektrumanalysatoren

Netzwerkspektrumanalysatoren sind Kernausrüstung für Hochfrequenzmessungen. Messanomalien treten häufig aufgrund von Bedienfehlern, fehlerhaften Parametersätzen oder Umgebungsstörungen auf. Im Folgenden werden 10 häufige Probleme und die entsprechenden Lösungen zusammengefasst, die Betrieb, Parameter, Hardware, Umgebung und andere Aspekte betreffen, und Ihnen helfen, Probleme schnell zu beheben und die Messgenauigkeit zu gewährleisten.

1. Keine Signaldarstellung oder abnormale Amplitude

Häufige Phänomene

Kein Signalverlauf auf dem Bildschirm, Amplitude weit unter dem erwarteten Wert oder deutliche Verzerrung.

Hauptursachen

• Lockerer HF-Anschluss, beschädigte Kabel oder nicht passende Schnittstellen (z. B. gemischter Einsatz von SMA/N-Typ-Steckern);

• Falsche Frequenzbereichseinstellungen, die nicht den gemessenen Signalband abdecken;

• Das zu testende Gerät ist nicht eingeschaltet oder die Signalquelle hat keine Ausgabe;

• Eingangssignalüberlastung löst interne Schutzmaßnahmen aus, was zur Signalsuppression führt.

Lösungen

1. Überprüfen Sie die RF-Verbindung, um sicherzustellen, dass die Stecker fest angeschlossen sind, die Kabel nicht verbogen oder beschädigt sind und die Schnittstellenmodelle übereinstimmen;

2. Setzen Sie den Frequenzbereich zurück oder suchen Sie nach Signalen im "Full-Sweep"-Modus;

3. Stellen Sie sicher, dass das zu testende Gerät und die Signalquelle richtig eingeschaltet sind und eine normale Ausgabe haben;

4. Wenn eine Überlastung vermutet wird, schließen Sie einen 10–30 dB Dämpfer in Reihe an, um die Eingangsleistung zu reduzieren, und stellen Sie dann die Referenzebene ein.

2. Eingangsüberlastungsalarm

Häufige Phänomene

Ein Überlastungshinweis erscheint auf dem Bildschirm, die Kurve wird oben abgeschnitten und verzerrt, und die Messdaten sind stark ungenau.

Hauptursachen

Die Leistung des Eingangssignals überschreitet den maximalen Widerstandswert des Instruments (normalerweise +30 dBm), wodurch der Front-End-Mischer und der Verstärker in einen nichtlinearen Zustand gelangen.

Lösungen

1. Trennen Sie zunächst das Signal und messen Sie die tatsächliche Signalleistung mit einem Leistungsmesser;

2. Schließen Sie einen geeigneten Dämpfer (z. B. 20–30 dB) in Reihe an, um die Eingangsleistung auf einen sicheren Bereich zu reduzieren;

3. Erhöhen Sie manuell den Parameter "Eingangsdämpfung" des Instruments (einstellbar von 0 bis 60 dB), um die Überlastfestigkeit zu verbessern;

4. Vermeiden Sie die direkte Verbindung zu Hochleistungs-RF-Quellen wie Basisstationen.

3. Offensichtliche Frequenzanzeige-Drift und -Jitter

Häufige Phänomene

Die gemessene Signalfrequenz verschiebt sich kontinuierlich oder zittert häufig in einem kleinen Bereich ohne fester Wert.

Hauptursachen

• Unzureichende Aufwärmzeit nach dem Einschalten, instabiler Lokaloszillator (LO), der stark temperaturempfindlich ist;

• Übermäßige Schwankungen der Umgebungstemperatur (über ±5℃), die zu einer Frequenzdrift des Lokaloszillators führen;

• Unkalibrierte Frequenzreferenz mit langfristigem Drift, der ±1 ppm überschreitet;

• Schlechter Schnittstellenkontakt oder Ausfall des Taktmoduls.

Lösungen

1. Wärmen Sie das Instrument mindestens 30 Minuten nach dem Einschalten auf; einige Modelle geben eine Meldung aus, wenn das Aufwärmen abgeschlossen ist, bevor Sie die Prüfung durchführen;

2. Behalten Sie eine konstante Prüfumgebung bei oder aktivieren Sie die "Temperaturkompensation"-Funktion des Instruments;

3. Führen Sie eine integrierte Frequenzkalibrierung (Frequency Cal) durch, nachdem Sie sicherstellen, dass die Umgebung stabil ist;

4. Wenn der Drift weiterhin besteht, prüfen Sie die Schnittstellen auf Oxidation und lassen Sie bei Bedarf die Wartung den Taktmodul prüfen.

4. Übermäßig hoher Rauschboden

Häufige Phänomene

Angehobene Hintergrundbasislinie, schwache Signale, die vom Rauschen überdeckt werden, und Unfähigkeit, die Amplituden kleiner Signale genau zu identifizieren.

Hauptursachen

• Zu schmale Auflösungsbandbreite (RBW), die zu einer langen Sweep-Zeit und akkumuliertem Rauschen führt;

• Schmutzige oder oxidierte Steckverbindungen und Kabel verursachen zusätzlichen Kontaktrauschen;

• Der Vorverstärker ist nicht aktiviert oder die Verstärkungseinstellungen nach der Aktivierung sind unangemessen;

• Umgebungs-elektromagnetische Störungen (z. B. von nahe gelegenen Wechselrichtern, Hochspannungsleitungen, Mobilfunksignalen).

Lösungen

1. Erweitern Sie die RBW angemessen (z. B. von 1 kHz auf 10 kHz), um Empfindlichkeit und Sweep-Geschwindigkeit auszugleichen;

2. Reinigen Sie die RF-Schnittstellen und Kabelsteckverbindungen mit wasserfreiem Ethanol, um Oxidschichten und Verschmutzungen zu entfernen;

3. Aktivieren Sie den Vorverstärker vernünftig (normalerweise 10–20 dB Verstärkung), um Selbsterregung durch übermäßige Verstärkung zu vermeiden;

4. Halten Sie sich von starken Störquellen fern; verwenden Sie bei Bedarf Abschirmboxen oder EMI-Filter.

5. Missverständnisse bei der Einstellung der Auflösungsbandbreite (RBW) und der Videobandbreite (VBW)

Häufige Phänomene

Unscharfe Spektrogramme, Unfähigkeit, benachbarte Signale zu unterscheiden oder übermäßig langsame Abtastung; die Amplitude des Sinussignals variiert mit der VBW, und Pulssignale werden instabil angezeigt.

Hauptursachen

• Verwechslung zwischen RBW- und VBW-Funktionen: RBW bestimmt die Frequenzauflösung (über IF-Filter), während VBW nur die Anzeige glättet und Rauschen filtert, ohne die tatsächliche Signalamplitude zu ändern;

• Übermäßig schmaler RBW (bei der Verfolgung einer hohen Auflösung), was zu einem starken Anstieg der Sweep-Zeit führt, oder übermäßig breiter RBW, der zu einer Überlappung benachbarter Signale führt;

• Unvernünftige VBW-Einstellungen (zu groß, um Rauschen zu glätten, zu klein, was zu einer Verzerrung des Pulssignals führt).

Lösungen

1. Klärung der Funktionsgrenzen: RBW unterscheidet benachbarte Signale, VBW glättet die Anzeige, und die Amplitude eines Sinussignals ist unabhängig von VBW;

2. Scan-Strategie: Zunächst einen breiten RBW verwenden, um Signale schnell zu lokalisieren, dann einen schmalen RBW (z. B. 1 kHz) für eine präzise Auflösungsmessung;

3. Empfohlene VBW-Einstellung: VBW = 0,1–1×RBW, um Glätte und Ansprechgeschwindigkeit auszugleichen;

4. Für die Puls-Signalprüfung erweitern Sie die VBW entsprechend, um Signalverzerrungen zu vermeiden.

6. Kalibrierungsfehler oder unzureichende Genauigkeit nach der Kalibrierung

Häufige Phänomene

Es treten Fehler während der Kalibrierung (CAL) auf, oder die Messergebnisse weichen nach der Kalibrierung stark von den Standardwerten ab.

Hauptursachen

• Unpassende Kalibrierkit-Modelle (z. B. inkompatible Frequenzbänder oder Schnittstellen) oder beschädigte Kalibrierkits;

• Weglassene Kalibrierschritte (z. B. unvollständiger SOLT/TRL-Prozess) ohne Port-Extensions-Kompensation;

• Große Änderungen der Umgebungstemperatur und -feuchtigkeit während der Kalibrierung (empfohlen 23±5℃, Feuchtigkeit <80%);

• Lange Zeit fehlende professionelle Kalibrierung, die zu einem internen Referenzdrift führt.

Lösungen

1. Verwenden Sie Kalibrierkits, die vollständig mit dem Frequenzband und der Schnittstelle des Instruments übereinstimmen, und überprüfen Sie regelmäßig auf Schäden;

2. Beachten Sie strikt den vollständigen Kalibrierungsprozess, einschließlich der Port-Extensionskompensation, und überprüfen Sie die Indikatoren (z. B. Richtcharakteristik >35 dB) nach der Kalibrierung;

3. Stabilisieren Sie die Umgebungstemperatur und -feuchtigkeit vor der Kalibrierung, um rasche Änderungen zu vermeiden, die die Genauigkeit beeinträchtigen;

4. Senden Sie das Instrument jährlich zur umfassenden professionellen Kalibrierung, um die langfristige Genauigkeit zu gewährleisten.

7. Anomales Scannen und instabile Spuren

Häufige Phänomene

Unterbrochenes Scannen, starkes Zittern der Spuren oder das Fehlschlagen des Vollbandscannens.

Hauptursachen

• Veraltetes Firmware oder fehlgeschlagene Selbstkalibrierung, Konflikte in der Softwarekonfiguration;

• Störungen in RF-Modulen oder Schrittattenuatoren (z. B. oxidierte Kontakte, gealterte Komponenten);

• Instabile Stromversorgung, die ein abnormes Betriebsverhalten des Instruments verursacht;

• Zu viele Hintergrundfunktionen aktiviert (z. B. Echtzeitanalyse, Datenspeicherung), die Systemressourcen beanspruchen.

Lösungen

1. Aktualisieren Sie die Instrumenten-Firmware auf die neueste Version und führen Sie die integrierte Selbstkalibrierung (Self-Cal) durch;

2. Überprüfen Sie die RF-Verbindung; wenn die Kontaktstellen des Dämpfers oxidiert sind, wenden Sie sich an Fachleute zur Reinigung oder zum Austausch;

3. Verwenden Sie eine stabile Stromversorgung mit richtiger Erdung, um Netzschwankungsstörungen zu vermeiden;

4. Deaktivieren Sie unnötige Hintergrundfunktionen und vereinfachen Sie die Testkonfigurationen, um den Ressourcenverbrauch zu reduzieren.

8. Falsche Beurteilung von Störsignalen als gemessene Signale

Häufige Phänomene

Zusätzliche Signalspitzen erscheinen im Spektrogramm und werden fälschlicherweise als Zielsgnale angesehen, was zu Messfehlern führt.

Hauptursachen

• Störsignale, die vom Instrument selbst erzeugt werden (z. B. Harmonische des Lokaloszillators, Mischer-Intermodulation);

• Externe Umgebungsstörungen (z. B. Strahlung von Mobiltelefonen, WiFi, Wechselrichtern);

• Harmonische und Intermodulationssignale des zu testenden Geräts oder reflektierte Signale in der Teststrecke.

Lösungen

1. Falschsignalerkennung: Trennen Sie das zu testende Gerät und betreiben Sie das Messgerät alleine; wenn die Störsignale weiterhin auftreten, stammen sie aus dem Messgerät;

2. Außenstörungsbehebung: Ändern Sie den Testort oder isolieren Sie das Messgerät mit einer Abschirmhaube, um zu überprüfen, ob die Störsignale verschwinden;

3. Parameteroptimierung: Stellen Sie die RBW, die Referenzebene ein oder schalten Sie den Detektionsmodus (z. B. Spitzendetektion) um, um Störsignale von echten Signalen zu unterscheiden;

4. Optimierung der Teststrecke: Reduzieren Sie die Anzahl der kaskadierten Geräte, verwenden Sie hochwertige Kabel und Steckverbinder, um die Reflexionsstörungen zu verringern.

9. Datenspeicherfehler oder Datenverlust

Häufige Phänomene

Unfähigkeit, Testdaten zu speichern, beschädigte Dateien oder Fehler beim Lesen historischer Daten.

Hauptursachen

• Inkompatibles Speichermedium (USB-Laufwerk, Festplatte) Format (z.B. NTFS wird von älteren Modellen nicht unterstützt);

• Unzureichender Speicherplatz oder Speichermedien niedriger Qualität (z.B. fehlerhafte billige USB-Laufwerke);

• Softwareanomalien oder Speichermodulausfälle.

Lösungen

1. Formatieren Sie die Speichermedien auf FAT32, das vom Instrument unterstützt wird, und vermeiden Sie NTFS/EXT-Formate;

2. Reinigen Sie regelmäßig den Instrumentenspeicher, löschen Sie nutzlose Testdaten und reservieren Sie ausreichend Speicherplatz;

3. Verwenden Sie USB-Laufwerke oder Festplatten der Industriequalität, um Datenbeschädigungen durch Medien niedriger Qualität zu vermeiden;

4. Starten Sie das Instrument neu oder aktualisieren Sie die Software; wenn die Probleme weiterhin bestehen, wenden Sie sich an die Wartung für eine Prüfung des Speichermoduls.

10. Messfehler verursacht durch Impedanzfehlanpassung

Häufige Phänomene

Große Messabweichungen, abnormer Reflexionskoeffizient (S11) und deutliche Schwankungen der Signalamplitude.

Hauptursachen

• Fehlanpassung zwischen der Eingangsimpedanz des Instruments und der Impedanz des gemessenen Systems (das Instrument hat standardmäßig 50Ω, in einigen Szenarien werden 75Ω benötigt);

• Inkonsistente charakteristische Impedanz von RF-Kabeln und -Steckverbindungen oder deformierte Schnittstellen mit schlechter Kontaktierung;

• Nicht-standardisierte Portimpedanz des zu testenden Geräts (z. B. nicht 50Ω/75Ω) ohne Impedanzumwandlung.

Lösungen

1. Klären Sie die Impedanzanforderungen: Standardmäßig 50Ω für RF-Tests, 75Ω für CATV und andere Szenarien, passen Sie die Instrumentenimpedanz im Voraus an;

2. Überprüfen Sie die Verbindung: Verwenden Sie RF-Kabel und -Steckverbindungen, die der Impedanz des Instruments entsprechen, vermeiden Sie deformierte oder oxidierte Schnittstellen;

3. Anpassung an spezielle Szenarien: Verwenden Sie Impedanzwandler (z. B. 50Ω auf 75Ω), wenn das zu testende Gerät eine nicht-standardisierte Impedanz hat;

4. Kalibrierungskompensation: Kompensieren Sie die Impedanzfehler der Verbindung mit Kalibrierungssets, um die Messgenauigkeit zu verbessern.
