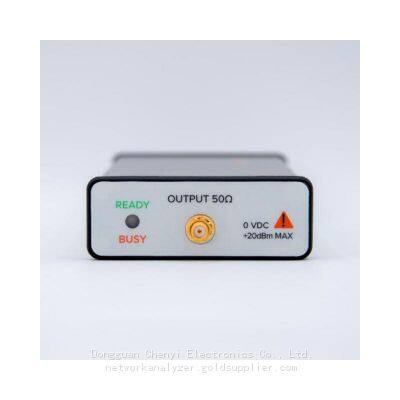

1. Pas d'affichage de signal ou amplitude anormale

Phénomènes courants

Aucune trace de signal à l'écran, amplitude bien inférieure à celle attendue ou distorsion évidente.

Principales causes

• Connexion RF lâche, câbles endommagés ou interfaces non adaptées (par exemple, utilisation mixte de connecteurs SMA/N);

• Réglages incorrects de la plage de fréquences, ne couvrant pas la bande de signal mesurée;

• L'appareil sous test n'est pas mis sous tension ou la source de signal n'a pas de sortie;

• Le dépassement de charge du signal d'entrée déclenche la protection interne, entraînant une suppression du signal.

Solutions

1. Vérifiez la liaison RF pour vous assurer que les connecteurs sont serrés, que les câbles ne sont pas pliés ni endommagés et que les modèles d'interface correspondent ;

2. Réinitialisez la plage de fréquence ou recherchez des signaux en mode "balayage complet" ;

3. Confirmez que l'appareil sous test et la source de signal sont correctement alimentés avec une sortie normale ;

4. Si vous suspectez un dépassement de charge, connectez en série un atténuateur de 10–30 dB pour réduire la puissance d'entrée, puis ajustez le niveau de référence.

2. Alarme de dépassement de charge d'entrée

Phénomènes courants

Un message d'alerte de dépassement de charge s'affiche à l'écran, la trace est coupée en haut et distordue, et les données de mesure sont gravement inexactes.

Principales causes

La puissance du signal d'entrée dépasse la valeur maximale de tenue de l'instrument (généralement +30 dBm), faisant entrer le mélangeur et l'amplificateur frontaux dans un état non linéaire.

Solutions

1. Déconnectez d'abord le signal et mesurez la puissance réelle du signal avec un wattmètre ;

2. Connectez en série un atténuateur approprié (par exemple, 20–30 dB) pour réduire la puissance d'entrée à une plage de sécurité ;

3. Augmentez manuellement le paramètre "Atténuation d'entrée" de l'instrument (réglable de 0 à 60 dB) pour améliorer la résistance à la surcharge ;

4. Évitez de vous connecter directement à des sources RF haute puissance telles que les stations de base.

3. Décalage et tremblement évidents de la lecture de fréquence

Phénomènes courants

La fréquence du signal mesuré se déplace continuellement ou tremble fréquemment dans une petite plage sans valeur fixe.

Principales causes

• Temps de préchauffage insuffisant après la mise sous tension, oscillateur local (LO) instable très sensible à la température ;

• Fluctuation excessive de la température ambiante (au-delà de ±5℃) entraînant un décalage de fréquence de l'oscillateur local ;

• Référence de fréquence non calibrée avec une dérive à long terme dépassant ±1 ppm ;

• Mauvais contact d'interface ou défaillance du module d'horloge.

Solutions

1. Chauffer l'instrument pendant au moins 30 minutes après la mise sous tension ; certains modèles indiquent quand le préchauffage est terminé avant le test ;

2. Maintenir un environnement de test constant ou activer la fonction de "compensation de température" de l'instrument ;

3. Effectuer une calibration de fréquence intégrée (Frequency Cal) après avoir assuré un environnement stable ;

4. Si la dérive persiste, vérifier les interfaces oxydées et contacter le service de maintenance pour une inspection du module d'horloge si nécessaire.

4. Plancher de bruit excessivement élevé

Phénomènes courants

Augmentation de la ligne de base de fond, signaux faibles submergés par le bruit et impossibilité d'identifier avec précision les amplitudes des petits signaux.

Principales causes

• Largeur de bande de résolution (RBW) trop étroite entraînant un temps de balayage long et un bruit accumulé ;

• Des connecteurs et des câbles sales ou oxydés introduisant du bruit de contact supplémentaire ;

• L'amplificateur préalable n'est pas activé ou les paramètres de gain sont irraisonnables après l'activation ;

• Interférence électromagnétique ambiante (par exemple, provenant d'onduleurs proches, de lignes haute tension, de signaux mobiles).

Solutions

1. Élargissez appropriément la RBW (par exemple, de 1 kHz à 10 kHz) pour équilibrer la sensibilité et la vitesse de balayage ;

2. Nettoyez les interfaces RF et les connecteurs de câble avec de l'éthanol anhydre pour éliminer les couches d'oxyde et les taches ;

3. Activez raisonnablement l'amplificateur préalable (généralement un gain de 10–20 dB) pour éviter l'auto-oscillation due à un gain excessif ;

4. Éloignez-vous des sources d'interférence fortes ; utilisez des boîtes de blindage ou des filtres EMI si nécessaire.

5. Malentendus dans la configuration de la bande passante de résolution (RBW) et de la bande passante vidéo (VBW)

Phénomènes courants

Des spectrogrammes flous, l'incapacité à distinguer des signaux adjacents ou un balayage excessivement lent ; l'amplitude du signal sinusoïdal varie avec la VBW, et les signaux impulsionnels s'affichent de manière instable.

Principales causes

• Confusion entre les fonctions RBW et VBW : RBW détermine la résolution en fréquence (par des filtres IF), tandis que VBW ne fait qu'adoucir l'affichage et filtrer le bruit sans changer l'amplitude réelle du signal ;

• Un RBW trop étroit (en cherchant une haute résolution) entraînant une augmentation brutale du temps de balayage, ou un RBW trop large conduisant à un chevauchement des signaux adjacents ;

• Des paramètres VBW irrationnels (trop grands pour lisser le bruit, trop petits entraînant une distorsion du signal impulsionnel).

Solutions

1. Clarifier les limites fonctionnelles : RBW distingue les signaux adjacents, VBW adoucit l'affichage, et l'amplitude du signal sinusoïdal est indépendante de VBW ;

2. Stratégie de balayage : d'abord utiliser un RBW large pour localiser rapidement les signaux, puis un RBW étroit (par exemple, 1 kHz) pour une mesure de résolution précise ;

3. Paramètre VBW recommandé : VBW = 0,1–1×RBW, équilibrant la douceur et la vitesse de réponse ;

4. Pour le test du signal d'impulsion, élargissez le VBW de manière appropriée pour éviter la distorsion du signal.

6. Échec d'étalonnage ou précision insuffisante après étalonnage

Phénomènes courants

Des erreurs se produisent lors de l'étalonnage (CAL), ou les résultats de mesure dévient considérablement des valeurs standard après l'étalonnage.

Principales causes

• Modèles de kits d'étalonnage non compatibles (par exemple, bandes de fréquences ou interfaces non compatibles) ou kits d'étalonnage endommagés ;

• Étapes d'étalonnage omises (par exemple, processus SOLT/TRL incomplet) sans compensation d'extension de port ;

• Grandes variations de température et d'humidité ambiantes lors de l'étalonnage (23±5°C recommandées, humidité <80 %) ;

• Manque d'étalonnage professionnel sur une longue période entraînant une dérive de la référence interne.

Solutions

1. Utilisez des kits d'étalonnage complètement compatibles avec la bande de fréquence et l'interface de l'instrument, et inspectez régulièrement l'état de ces kits pour détecter tout dommage ;

   ,

2. Suivez scrupuleusement le processus de calibration complet, y compris la compensation de l'extension de port, et vérifiez les indicateurs (par exemple, Directivité >35 dB) après la calibration ;

3. Stabilisez la température et l'humidité ambiantes avant la calibration pour éviter que les changements rapides n'affectent la précision ;

4. Envoyez l'instrument pour une calibration professionnelle complète chaque année pour garantir la précision à long terme.

7. Balayage anormal et traces instables

Phénomènes courants

Balayage interrompu, tremblement sévère des traces ou impossibilité d'effectuer un balayage sur la totalité de la bande.

Principales causes

• Firmware obsolète ou auto-calibration échouée, configurations logicielles en conflit ;

• Pannes dans les modules RF ou atténuateurs pas à pas (par exemple, contacts oxydés, composants vieillis) ;

• Alimentation électrique instable entraînant un fonctionnement anormal de l'instrument ;

• Trop de fonctions d'arrière-plan activées (par exemple, analyse en temps réel, enregistrement de données) occupant les ressources du système.

Solutions

1. Mettez à jour le micrologiciel de l'instrument à la dernière version et effectuez l'auto-calibration intégrée (Self-Cal);

2. Inspectez le lien RF ; si les contacts de l'atténuateur sont oxydés, contactez des professionnels pour le nettoyage ou le remplacement;

3. Utilisez une alimentation stable correctement mise à la terre pour éviter les interférences dues aux fluctuations du réseau;

4. Désactivez les fonctions de fond inutiles et simplifiez les configurations de test pour réduire l'utilisation des ressources.

8. Confondre les signaux parasites avec les signaux mesurés

Phénomènes courants

Des pics de signaux supplémentaires apparaissent dans le spectrogramme, confondus avec les signaux cibles, entraînant des erreurs de mesure.

Principales causes

• Signaux parasites générés par l'instrument lui-même (par exemple, harmoniques de l'oscillateur local, intermodulation du mélangeur);

• Interférences de l'environnement extérieur (par exemple, rayonnement des téléphones portables, WiFi, onduleurs);

• Harmoniques et signaux d'intermodulation de l'appareil sous test, ou signaux réfléchis dans la chaîne de test.

Solutions

1. Identification des signaux parasites : déconnectez l'appareil sous test et faites fonctionner l'instrument seul ; si les signaux parasites persistent, ils proviennent de l'instrument.

2. Dépannage des interférences externes : changez l'emplacement du test ou isolez l'instrument avec un capot de blindage pour vérifier si les signaux parasites disparaissent.

3. Optimisation des paramètres : ajustez la RBW, le niveau de référence ou changez le mode de détection (par exemple, détection de pic) pour distinguer les signaux parasites des signaux réels.

4. Optimisation de la chaîne de test : réduisez les appareils en cascade, utilisez des câbles et des connecteurs de haute qualité pour réduire les interférences par réflexion.

9. Échec de stockage des données ou perte de données

Phénomènes courants

Impossibilité de sauvegarder les données de test, fichiers endommagés ou erreurs lors de la lecture des données historiques.

Principales causes

• Format de support de stockage (clé USB, disque dur) incompatible (par exemple, le NTFS n'est pas pris en charge par les modèles anciens);

• Espace de stockage insuffisant ou supports de stockage de mauvaise qualité (par exemple, clés USB bon marché défectueuses);

• Anomalies logicielles ou pannes du module de stockage.

Solutions

1. Formatez les supports de stockage en FAT32, pris en charge par l'instrument, en évitant les formats NTFS/EXT;

2. Nettoyez régulièrement le stockage de l'instrument, supprimez les données de test inutiles et réservez suffisamment d'espace;

3. Utilisez des clés USB ou des disques durs de qualité industrielle pour éviter la corruption des données provenant de supports de mauvaise qualité;

4. Redémarrez l'instrument ou mettez à jour le logiciel ; si les problèmes persistent, contactez le service de maintenance pour une inspection du module de stockage.

10. Erreurs de mesure causées par une discordance d'impédance

Phénomènes courants

Grands écarts de mesure, coefficient de réflexion anormal (S11) et fluctuations évidentes de l'amplitude du signal.

Principales causes

• Incompatibilité entre l'impédance d'entrée de l'instrument et l'impédance du système mesuré (l'instrument est configuré par défaut sur 50Ω, 75Ω sont nécessaires dans certains scénarios);

• Impédance caractéristique incohérente des câbles RF et des connecteurs, ou interfaces déformées avec un mauvais contact;

• Impédance de port non standard du dispositif sous test (par exemple, non 50Ω/75Ω) sans conversion d'impédance.

Solutions

1. Clarifier les exigences en matière d'impédance : 50Ω par défaut pour les tests RF, 75Ω pour le CATV et d'autres scénarios, en adaptant à l'avance l'impédance de l'instrument;

2. Vérifier le lien : utiliser des câbles RF et des connecteurs adaptés à l'impédance de l'instrument, en évitant les interfaces déformées ou oxydées;

3. Adaptation à des scénarios spéciaux : utiliser des convertisseurs d'impédance (par exemple, de 50Ω à 75Ω) si le dispositif sous test a une impédance non standard;

4. Compensation par calibration : compenser les erreurs d'impédance du lien avec des kits de calibration pour améliorer la précision de la mesure.
